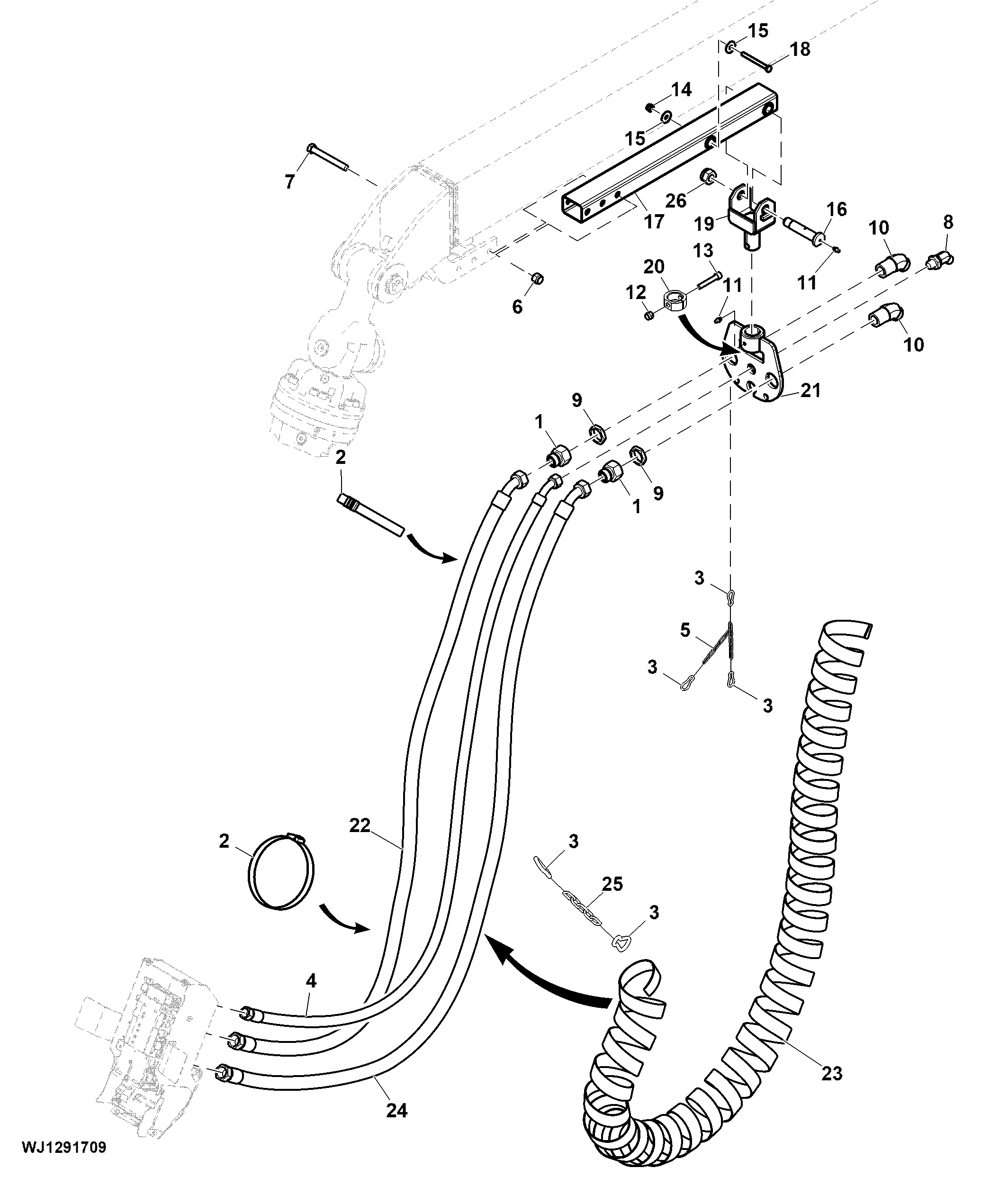

Hoses, Harvester Head, Direct Hosing, CH986 with H215E

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H1484	2	Reducer	-
2	F013024	2	Strap With Buckle	-
3	F070948	5	Shackle	-
4	F072750	1	Hydraulic Hose	LGTH = 3800 mm, Fabricate
5	F653009	1	Chain Link	-
6	F003592	3	Lock Nut	-
7	19M9607	3	Cap Screw	M16 X 130
8	F041674	1	Elbow Fitting	-
9	F066064	2	Tube Nut	-
10	F071440	2	Elbow Fitting	-
11	58M5574	2	Lubrication Fitting	-
12	14M7313	1	Lock Nut	M12
13	19M9505	1	Screw	M12 X 70
14	14M7520	1	Lock Nut	M10
15	24M7483	2	Washer	11 X 34 X 3 mm
16	F610058	1	Axle	-
17	F698431	1	Tube	-
18	19M9577	1	Cap Screw	M10 X 100
19	F699956	1	Link	-
20	F699955	1	Locking Collar	-
21	F708068	1	Hose Support	-
22	F688690	1	Hydraulic Hose	LGTH = 3800 mm
23	F682149	1	Hose Guard	-
24	F688688	1	Hydraulic Hose	LGTH = 3800 mm
25	F694714	1	Chain Link	-
26	F003594	1	Lock Nut	-

Hoses, Harvester Head, Direct Hosing, CH986 with H215E

Нет текстового описания
