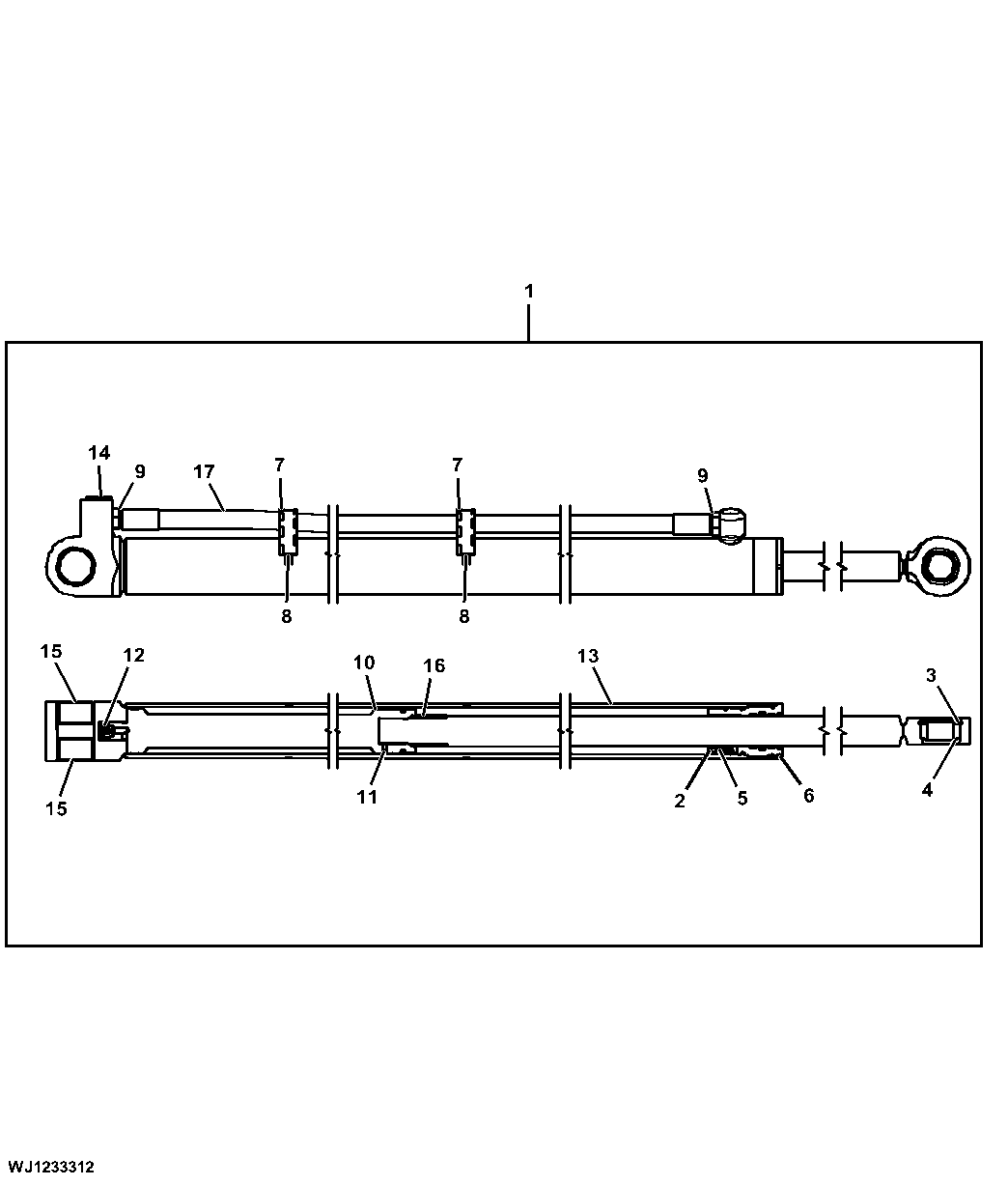

Components, Cylinder, Extension Boom, CH911

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F684552	1	Hydraulic Cylinder	-
2	22M7187	3	Set Screw	M6 X 10
3	F003373	1	Snap Ring	-
4	F003820	1	SPHERICAL BEARING	-
5	F071579	3	Ball	-
6	F072951	1	Hydr. Cylinder Rod Guide	-
7	F073980	5	Hose Clamp	-
8	F676646	5	Clamp	-
9	F673006	2	Hydraulic Component	-
10	F684559	1	Piston	INCLUDES 22M7083 AND F074134
11	22M7083	1	Set Screw	M6 X 12
12	F074134	1	Check Valve	-
13	F684585	1	Hydraulic Cylinder Barrel	INCLUDES (2) F005570 AND (2) F018020
14	F005570	2	PLUG	-
15	F018020	2	Fitting	-
16	F687527	1	Bushing	-
17	F674226	1	Hydraulic Hose	-
18	F684560	1	Seal Kit	Not Illustrated

Components, Cylinder, Extension Boom, CH911
