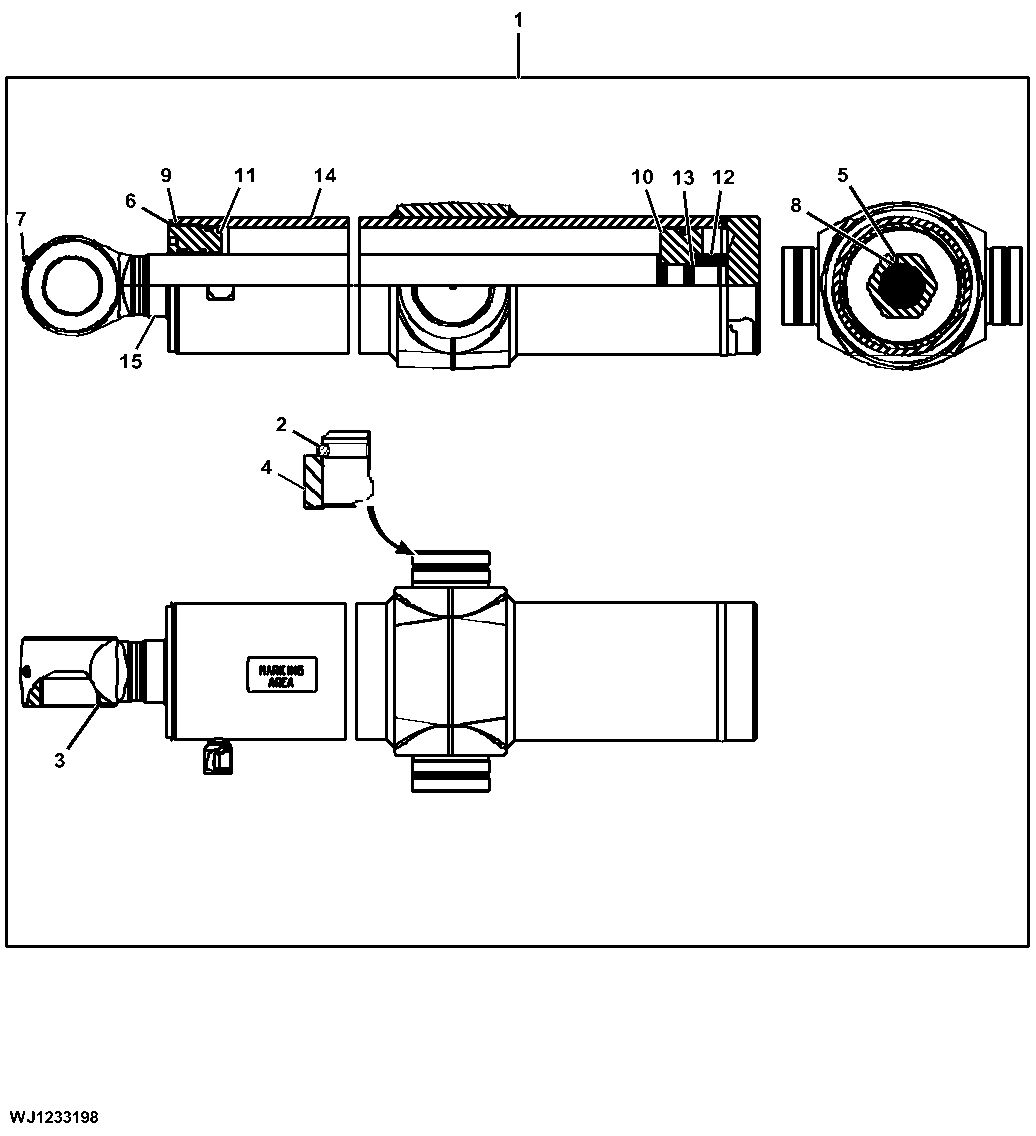

Components, Hydraulic Cylinder, Rotating Boom Platform, CH9

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F670547	1	Hydraulic Cylinder	INCLUDES F075049
1	F075049	1	Seal Kit	Not Illustrated
2	40M7415	2	Snap Ring	-
3	F018936	2	Bushing	-
4	F676406	2	Bushing	-
5	22M7100	1	Set Screw	M8 X 12
6	22M7194	1	Set Screw	M6 X 8
7	58M5575	1	Lubrication Fitting	-
8	F071862	1	Ball	-
9	F071867	1	Ball	-
10	F073111	1	Piston	-
11	F073119	1	Hydr. Cylinder Rod Guide	-
12	F073122	1	Nut	-
13	F691136	1	Shim	-
14	F691183	1	Hydraulic Cylinder Barrel	-
15	F691184	1	Hydraulic Cylinder Rod	-

Components, Hydraulic Cylinder, Rotating Boom Platform, CH9
