Components, Cylinder, Extension Boom, CH910

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F684560	1	Seal Kit	Not Illustrated
1	F684551	1	Hydraulic Cylinder	INCLUDES F684560
2	22M7187	3	Set Screw	M6 X 10
3	F071579	3	Ball	-
4	F072951	1	Hydr. Cylinder Rod Guide	-
5	F073980	4	Hose Clamp	-
6	F073987	1	Hydraulic Hose	-
7	F676646	4	Clamp	SUB FOR F673004
8	F673006	2	Hydraulic Component	-
9	F673012	1	Hydraulic Cylinder Rod	INCLUDES F003373 AND F003820
10	F003373	1	Snap Ring	-
11	F003820	1	SPHERICAL BEARING	-
12	F684558	1	Hydraulic Cylinder Barrel	INCLUDES (2) F005570 AND (2) F018020
13	F005570	2	PLUG	-
14	F018020	2	Fitting	-
15	F684559	1	Piston	INCLUDES 22M7083 AND F074134
16	22M7083	1	Set Screw	M6 X 12
17	F074134	1	Check Valve	-
18	F687527	1	Bushing	-

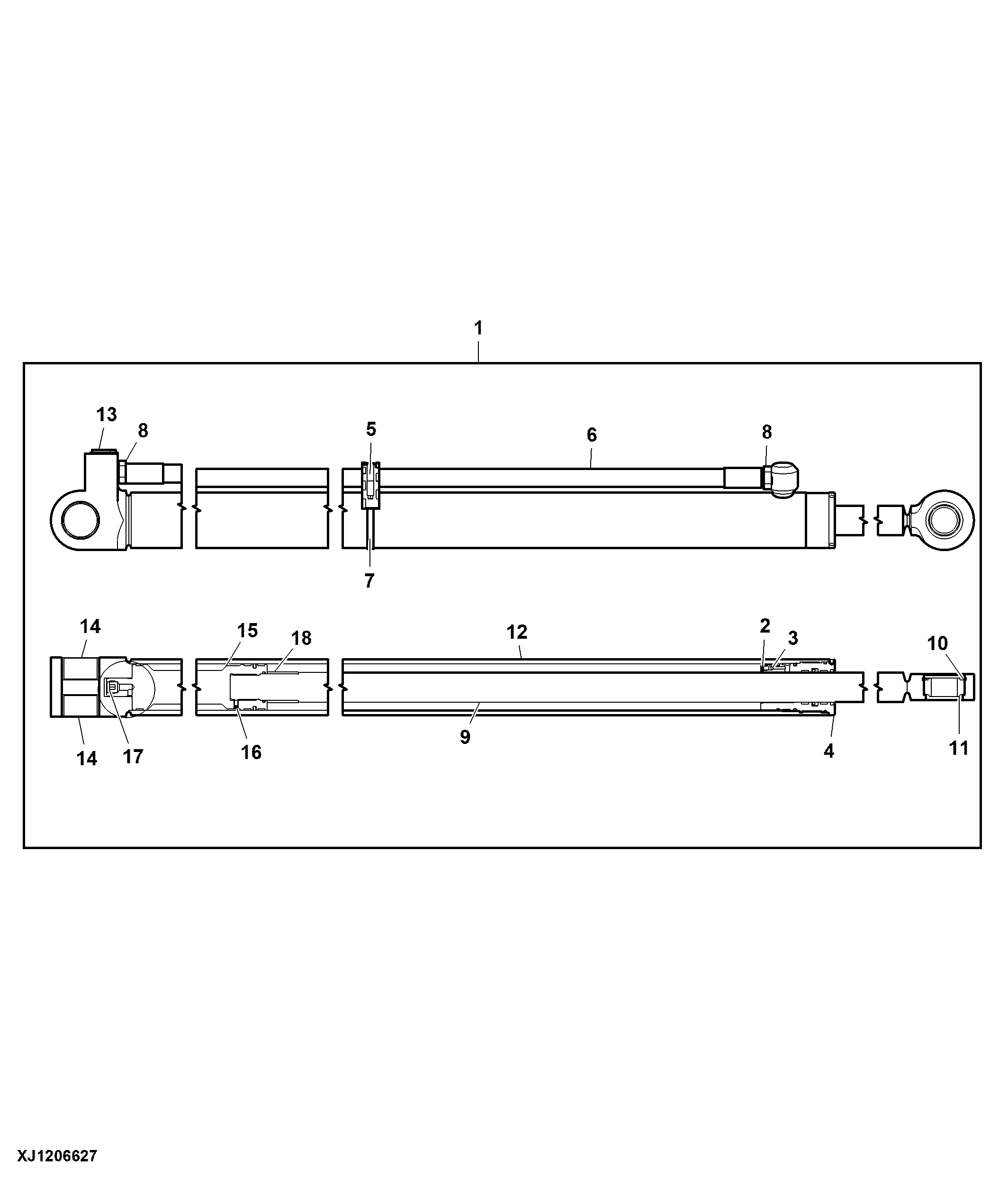

Components, Cylinder, Extension Boom, CH910
