Открытый узел

Oil Lines, Extension Boom, CH711, CH711 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9741	2	Screw	M8 X 45
2	19M9655	6	Cap Screw	M16 X 25
3	19M9656	2	Cap Screw	M16 X 30
4	F005012	8	Lock Washer	-
5	F005049	2	Elbow Fitting	-
6	F005061	4	Fitting	-
7	F008262	2	Lock Washer	-
8	F011101	1	Hose Guard	-
9	F011353	4	BELT	-
10	F022519	2	Hose Guard	-
11	F024604	1	Fitting	-
12	F025252	2	NIPPLE	-
13	F067280	2	Hose Guard	-
14	F067367	1	Hydraulic Hose	LGTH = 2280 mm
15	F070948	2	Shackle	-
16	F071220	1	Hydraulic Hose	LGTH = 2970 mm
17	F071221	1	Hydraulic Hose	LGTH = 2970 mm
18	F071223	2	Hydraulic Hose	LGTH = 1270 mm
19	F071224	2	Hydraulic Hose	LGTH = 680 mm
20	F073198	1	Hydraulic Hose	LGTH = 4400 mm, Fabricate, SUB FOR F072681
21	F073196	1	Hydraulic Hose	LGTH = 4400 mm, Fabricate, SUB FOR F072682
22	F618889	1	Box	-
23	19M9681	4	Cap Screw	M8 X 16
24	F018506	1	BOX	-
25	F018511	1	CAP	-
26	F018513	1	GASKET	-
27	F640837	1	Bracket	-
28	F655929	1	Chain Link	-
29	F073197	1	Hydraulic Hose	LGTH = 4400 mm, Fabricate, SUB FOR F072683
30	F066179	1	Hose Guard	-
31	F662651	1	Distributor Plate	-

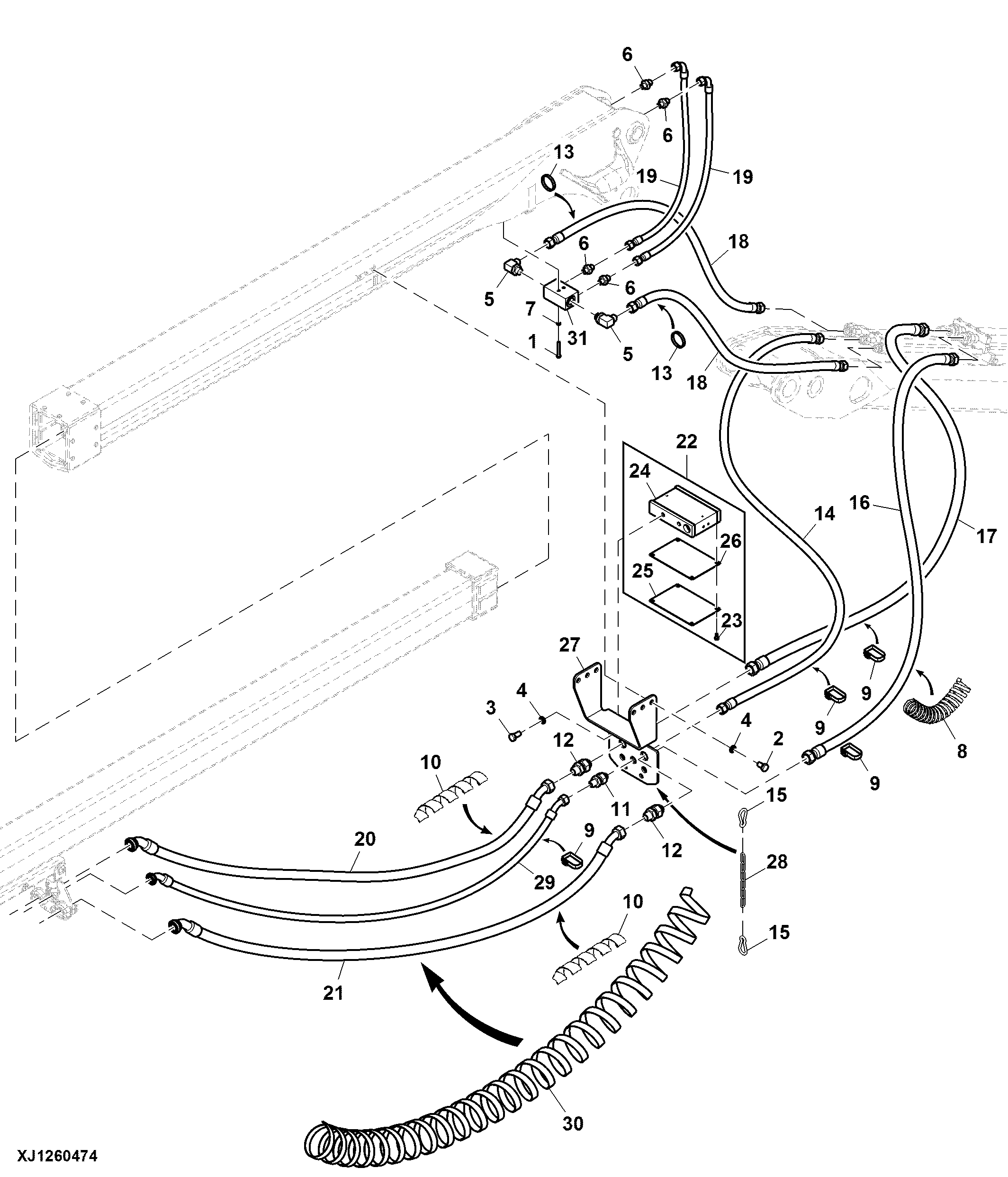

Oil Lines, Extension Boom, CH711, CH711 IBC

Нет текстового описания
