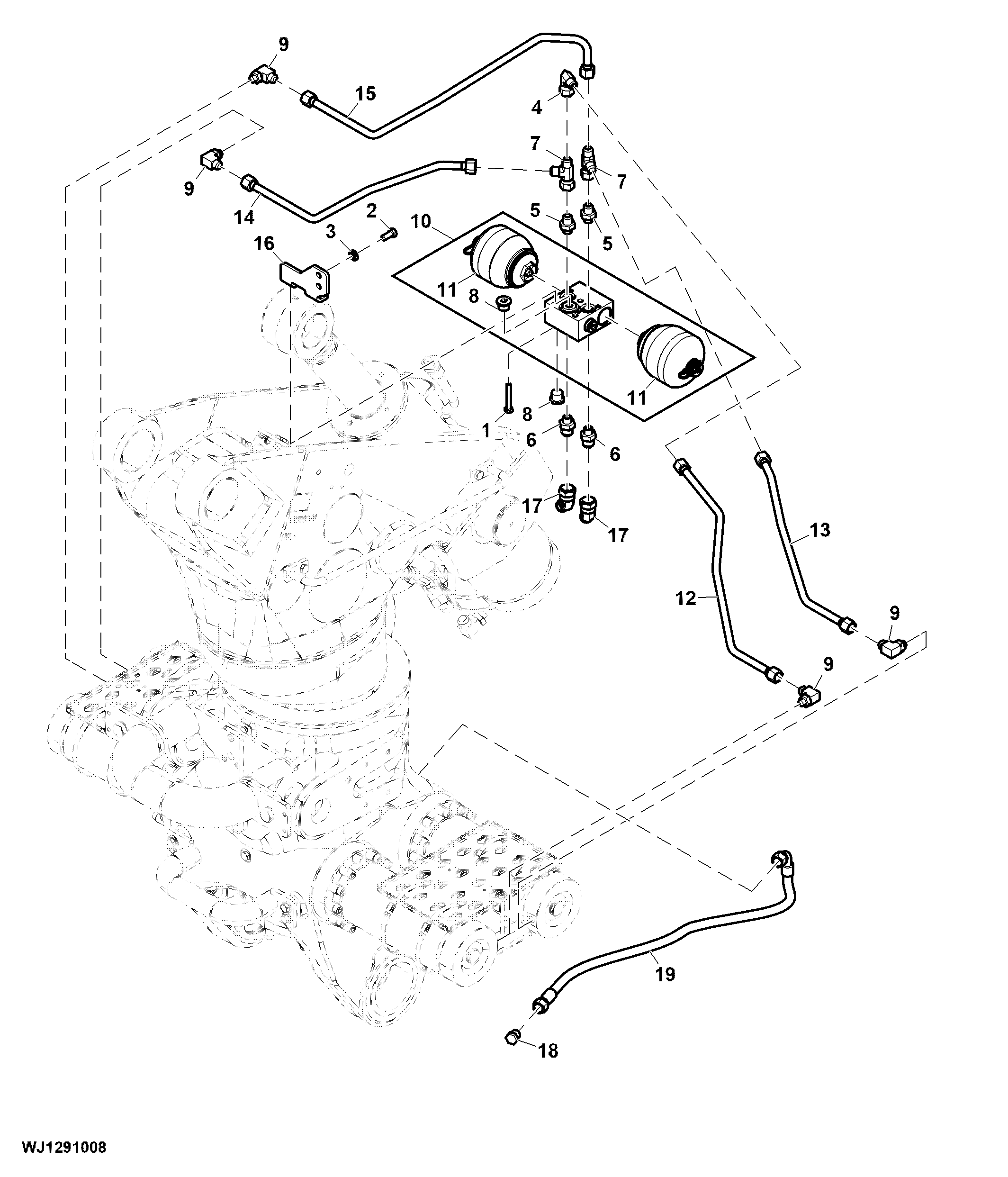

Oil Lines, Damping, Boom Slew, CH7, IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9589	2	Cap Screw	M10 X 65
2	19M9647	2	Cap Screw	M12 X 25
3	24M7490	2	Washer	13.500 X 24 X 2.500 mm
4	F005046	1	Elbow Fitting	-
5	F005061	2	Fitting	-
6	F005062	2	Fitting	-
7	F005074	2	Tee Fitting	-
8	AT424749	2	Plug	SUB FOR F018067
9	F028738	4	Elbow Fitting	-
10	F689995	2	Pressure Relief Valve	210 bar
10	R56396	2	O-Ring	-
10	F071736	1	Accumulator Kit	INCLUDES (2) F689995 AND (2) R56396
11	F071692	2	Hydraulic Accumulator	65 bar
12	F641166	1	Pipe	-
13	F641167	1	Pipe	-
14	F641168	1	Pipe	-
15	F641169	1	Pipe	-
16	F706081	1	Bracket	-
17	F684592	2	Fitting	-
18	F013726	1	Plug	-
19	F058814	1	Hydraulic Hose	LGTH = 1250 mm

Oil Lines, Damping, Boom Slew, CH7, IBC
