Открытый узел

Main Boom, CH710, CH711, IBC

Main Boom, CH710, CH711, IBC

Main Boom, CH710, CH711, IBC

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

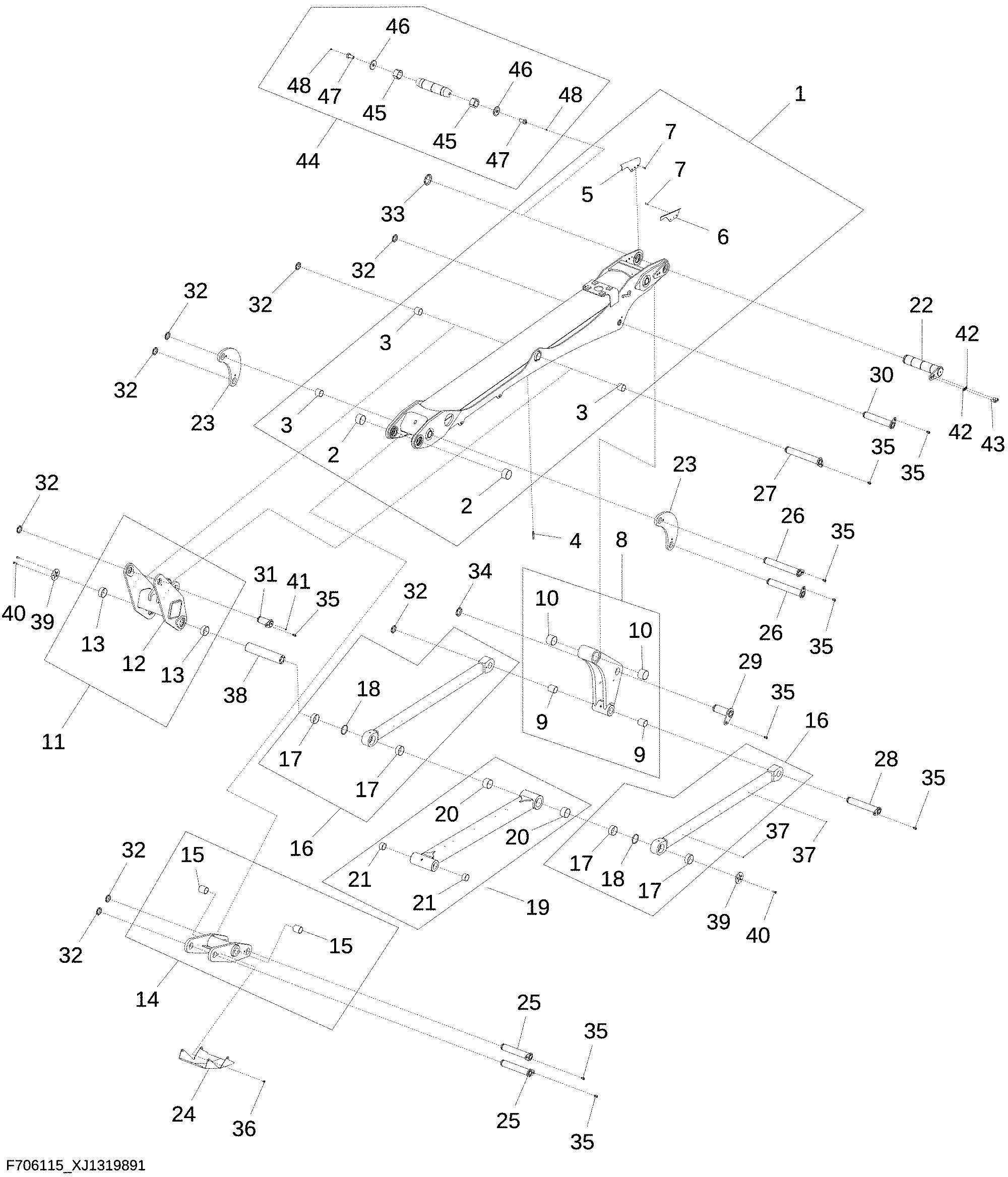

Main Boom, CH710, CH711, IBC

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F706084	1	Main Boom	LF
2	F060810	2	Bushing	-
3	F018870	4	Bushing	-
4	F639638	1	Adapter Fitting	-
5	F698730	1	Plate	-
6	F698371	1	Plate	-
7	19M10393	6	Screw	M8 X 30
8	F718428	1	Lever	-
9	F003173	2	Bearing	-
10	F040389	2	Bearing	-
11	F698705	1	Lever	-
12	F698704	1	Lever	-
13	F070544	2	Bearing	-
14	F718439	1	Lever	-
15	F003173	2	Bearing	-
16	F698374	2	Connecting Rod	-
17	F070544	2	Bearing	-
18	F640545	1	Bushing	-
19	F718427	1	Connecting Rod	-
20	F060810	2	Bushing	-
21	F008317	2	Bearing	-
22	F706083	1	Pin Fastener	Equivalent Expansion Bolt See Solution 102493, F076481
23	F709213	2	Lever	-
24	F698694	1	Cover	-
25	F698370	2	Pin	-
26	F698389	2	Pin	-
27	F698383	1	Pin	-
28	F698368	1	Pin	-
29	F706103	1	Pin	-
30	F706077	1	Pin	-
31	F698728	1	Pin	-
32	F037128	8	Lock Nut	-
33	F040394	1	Lock Nut	-
34	F037130	1	Lock Nut	-
35	F023744	9	Set Screw	-
36	19M9448	4	Screw	M10 X 20
37	22M7121	5	Set Screw	M6 X 10
38	F649247	1	Shaft	-
39	F698734	2	Plate	-
40	19M8634	10	Cap Screw	M12 X 35
41	15M7087	1	Drain Plug	-
42	F002581	2	Lock Washer	-
43	19M9529	2	Screw	M20 X 40
44	F076481	1	Bolt	-
45	F687658	2	Sleeve	-
46	F616855	2	Flange	-
47	F070305	2	Bolt	ORDER F616867
47	F616867	2	Screw	-
48	58M7015	2	Lubrication Fitting	-
