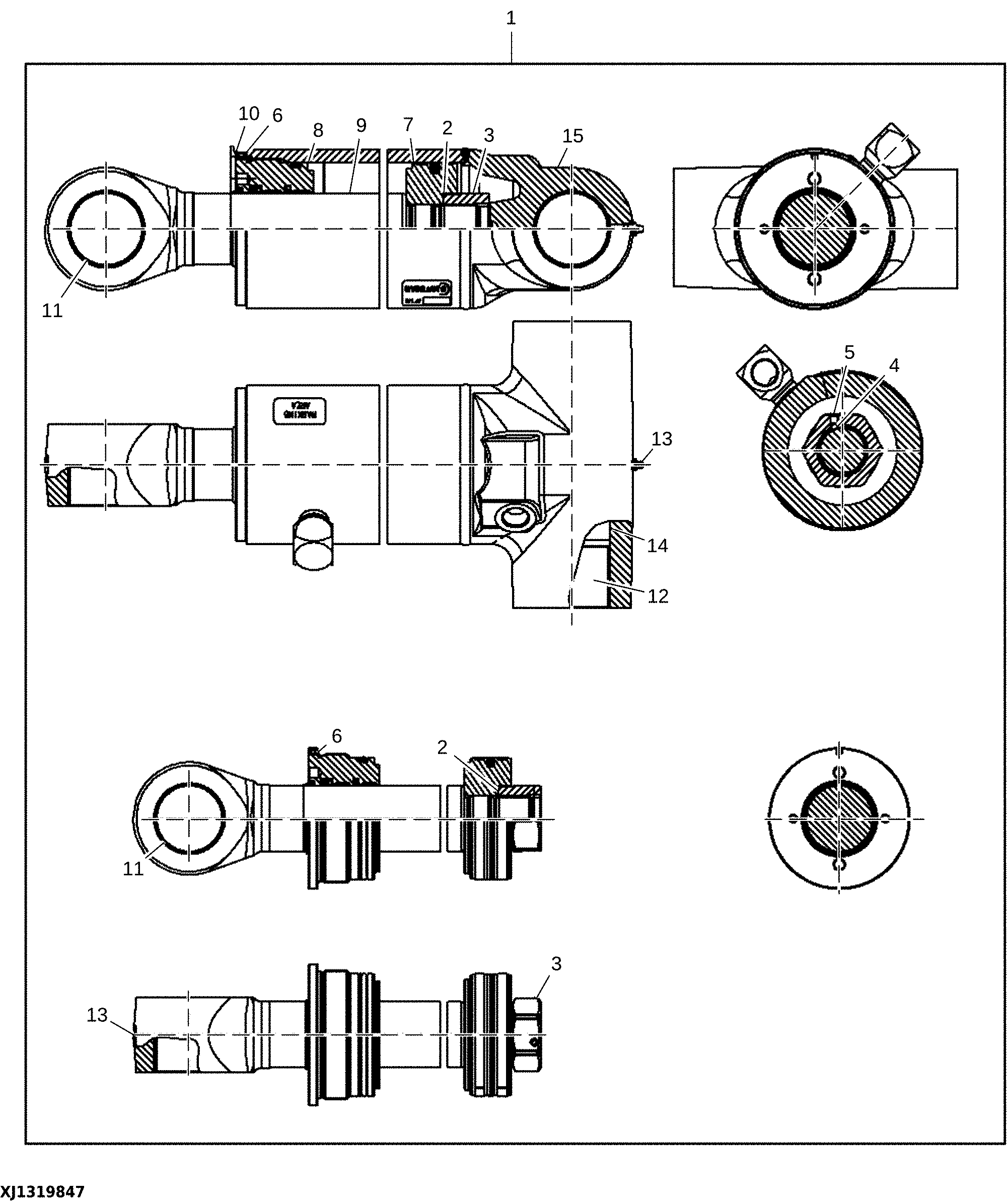

Components, Cylinder, Outer Boom, CH7

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F706232	1	Hydraulic Cylinder	INCLUDES F073120
1	F073120	1	Seal Kit	Not Illustrated
2	F071861	1	Shim	TK = 0.3 mm
3	F071863	1	Nut	-
4	F071862	1	Ball	-
5	F071864	1	Screw	-
6	F071867	1	Ball	-
7	F073110	1	Piston	-
8	F712613	1	Cylinder Head	-
9	F712617	1	Hydraulic Cylinder Rod	-
10	22M7194	1	Set Screw	M6 X 8
11	F003173	1	Bearing	-
12	F018870	2	Bushing	-
13	58M5575	2	Lubrication Fitting	-
14	F074081	1	Bushing	-
15	F712614	1	Hydraulic Cylinder Barrel	-

Components, Cylinder, Outer Boom, CH7

Нет текстового описания
