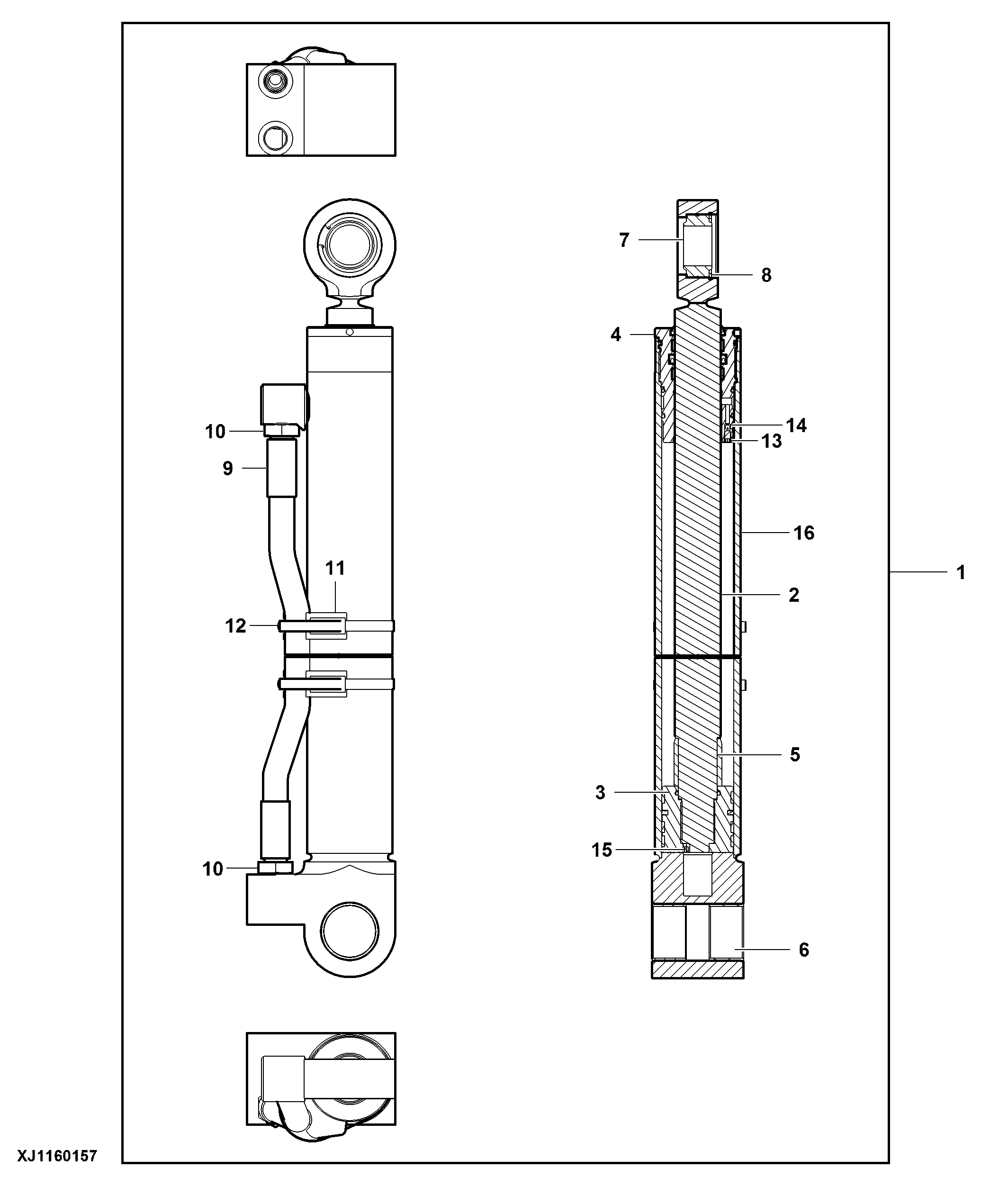

Components, Cylinder, Extension Boom, CH786

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F073104	1	Seal Kit	Not Illustrated
1	F072503	1	Hydraulic Cylinder	INCLUDES F073104
2	F073096	1	Hydraulic Cylinder Rod	-
3	F073091	1	Piston	-
4	F072951	1	Hydr. Cylinder Rod Guide	-
5	F074131	1	Bushing	-
6	F018020	2	Fitting	-
7	F003820	1	SPHERICAL BEARING	-
8	F003373	1	Snap Ring	-
9	F693408	1	Hydraulic Hose	-
10	F673006	2	Hydraulic Component	-
11	F073980	2	Hose Clamp	-
12	F676646	2	Clamp	-
13	22M7187	3	Set Screw	M6 X 10
14	F071579	3	Ball	-
15	22M7226	1	Set Screw	M6 X 8
16	F073101	1	Hydraulic Cylinder Barrel	-

Components, Cylinder, Extension Boom, CH786
