Открытый узел

Front Frame Harness and Mountings

Front Frame Harness and Mountings

Front Frame Harness and Mountings

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

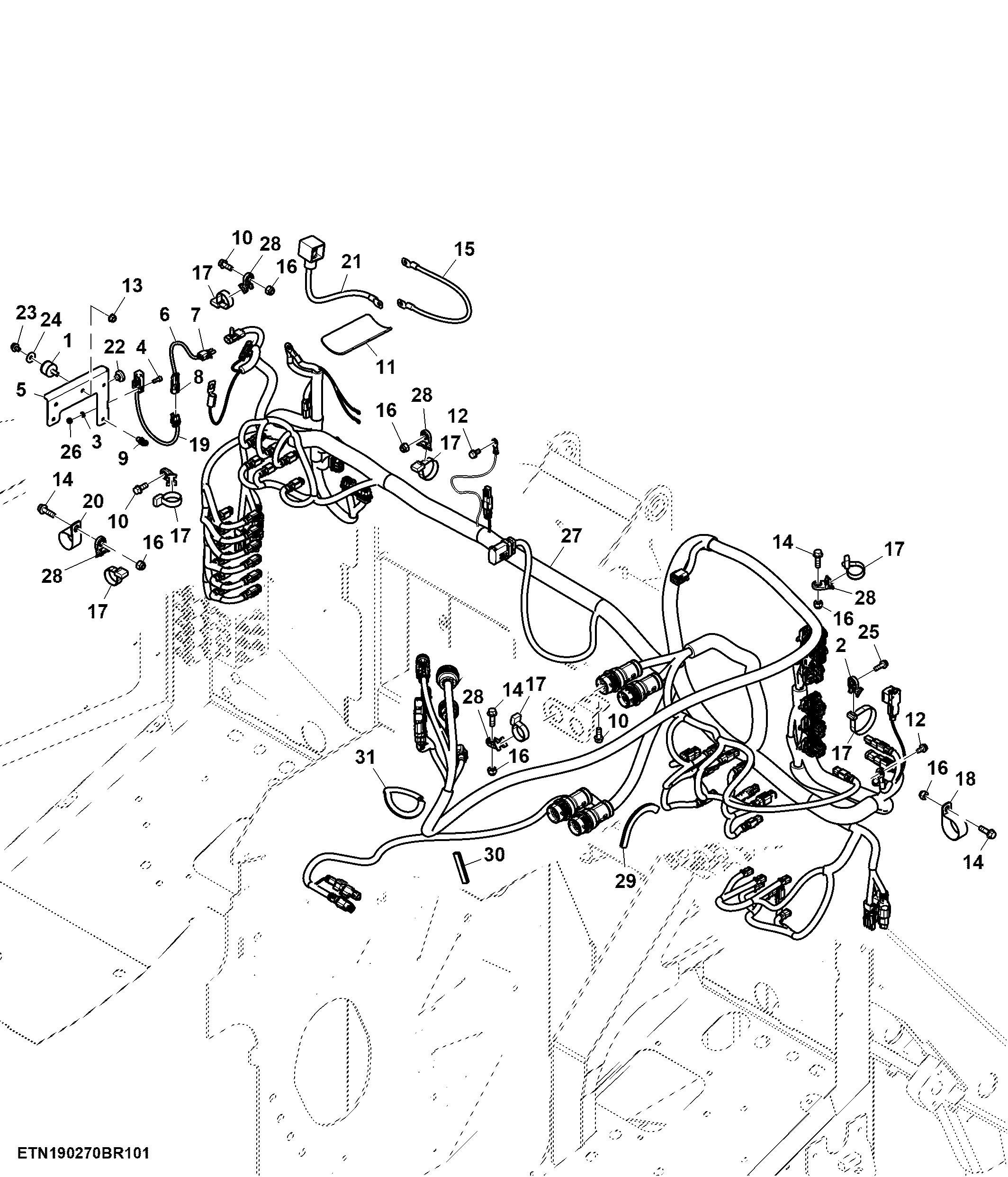

Front Frame Harness and Mountings

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	EPC029156	2	Isolator	-
2	H224072	1	Clamp	-
3	24M7054	1	Washer	6.400 X 12 X 1.600 mm
4	RE67231	1	Screw	-
5	CXT22793	1	Bracket	-
6	AXT15238	1	Wiring Harness	Door Switch Jumper Harness
7	RE12363	1	Electrical Connector Assy	Front Harness
7	R78060	2	Elec. Connector Terminal	Cavity A, B
7	57M9218	2	Elec. Connector Seal	Cavity A, B
8	57M9546	2	Elec. Connector Terminal	Cavity A, B
8	57M7289	1	Elec.Connect Locking Device	-
8	57M7258	2	Elec. Connector Seal	Cavity A, B
8	57M7256	1	Elec. Connector Housing	Engine Door Switch
9	T209627	2	Clamp	-
10	N10214	14	Self-Locking Screw	-
11	AT252685	1	Hose Guard	-
12	19M7865	3	Screw	M8 X 16
13	14M7298	2	Flange Nut	M8
14	19H3693	5	Screw	3/8" X 1-1/4"
15	AXT10806	1	Battery Cable	-
16	T11234	19	Lock Nut	-
17	H224073	22	Tie Band	-
18	F026126	1	Hose Support	-
19	AN372459	1	Sensor	Switch, Proximity
20	CB11489177	1	Clamp	-
21	AXT10805	1	Battery Cable	-
22	M139937	1	Bumper	-
23	RE524730	2	Cap Screw	-
24	24M7298	2	Washer	8.400 X 25 X 2 mm
25	19M7867	1	Screw	M8 X 25
26	14M7165	1	Lock Nut	M6
27	AXT18930	1	Wiring Harness	Front Frame Harness
28	N380408	21	Clamp	-
29	-	1	Part 34	CTL 127 mm, MF AT186702
30	-	1	Part 35	CTL 63.5 mm, MF AT186702
31	AT216737	1	Isolator	-
