Открытый узел

Main Boom (CH6)

Main Boom (CH6)

Main Boom (CH6)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

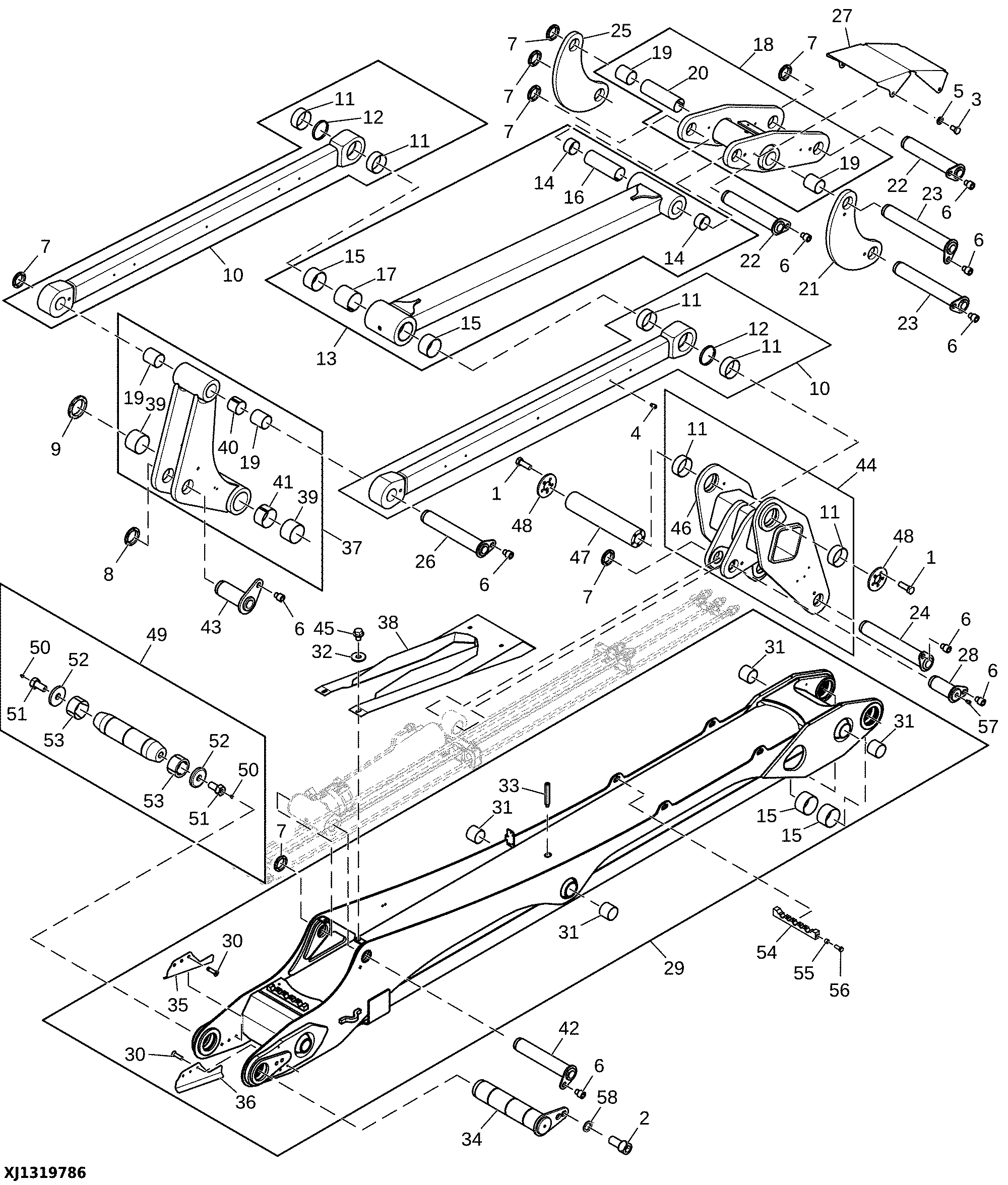

Main Boom (CH6)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8634	10	Cap Screw	M12 X 35
2	19M9529	2	Screw	M20 X 40
3	19M9637	4	Cap Screw	M10 X 16
4	22M7121	5	Set Screw	M6 X 10
5	24M7488	4	Washer	10.500 X 20 X 2 mm
6	F023744	9	Set Screw	-
7	F037128	8	Lock Nut	-
8	F037130	1	Lock Nut	-
9	F040394	1	Lock Nut	-
10	F638437	2	Connecting Rod	-
11	F070544	2	Bearing	-
12	F640545	1	Bushing	-
13	F638439	1	Connecting Rod	-
14	F008317	2	Bearing	-
15	F060810	2	Bushing	-
16	F639598	1	Bushing	-
17	F639828	1	Bushing	-
18	F638446	1	Lever	-
19	F003173	2	Bearing	-
20	F641108	1	Sleeve	-
21	F708515	1	Lever	SUB FOR F638473
22	F639607	2	Pin	-
23	F639608	2	Pin	-
24	F639730	1	Pin	-
25	F708515	1	Lever	SUB FOR F639739
26	F639914	1	Pin	-
27	F640026	1	Cover	-
28	F640055	1	Pin	-
29	F715013	1	Main Boom	LF, SUB FOR F695954 AND F640094
30	19M10393	6	Screw	M8 X 30
31	F018870	4	Bushing	-
32	24M7493	4	Washer	13 X 37 X 3 mm
33	F639638	1	Adapter Fitting	-
34	F659465	1	Pin Fastener	Equivalent Expansion Bolt See Solution 102493, F076478
35	F660656	1	Plate	-
36	F660657	1	Plate	-
37	F640097	1	Lever	-
38	F649348	1	Shield	-
39	F040389	2	Bearing	-
40	F640520	1	Sleeve	-
41	F641729	1	Sleeve	-
42	F641732	1	Pin	-
43	F641734	1	Pivot	-
44	F649225	1	Lever	-
45	19M9449	4	Screw	M12 X 16
46	F638442	1	Lever	-
47	F649247	1	Shaft	-
48	F649248	2	Plate	-
49	F076478	1	Bolt	-
50	58M7015	2	Lubrication Fitting	-
51	F070305	2	Bolt	ORDER F616867
51	F616867	2	Screw	-
52	F616855	2	Flange	-
53	F687658	2	Sleeve	-
54	F688921	2	Clamp	-
55	F689066	4	Bushing	-
56	19M9658	4	Cap Screw	M16 X 40
57	15M7087	1	Drain Plug	-
58	F002581	2	Lock Washer	-
