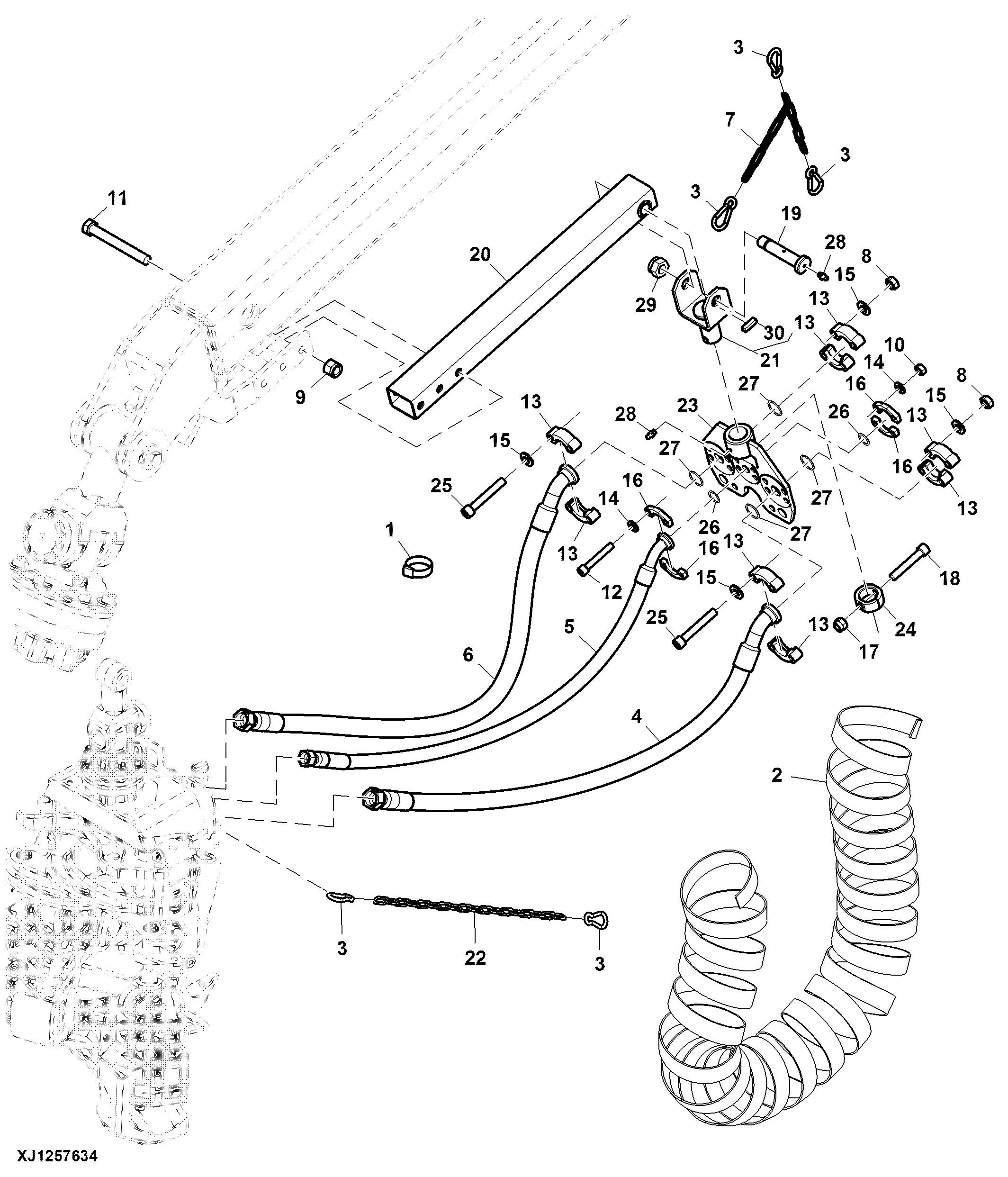

Hoses, Harvester Head, H412

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F013024	2	Strap With Buckle	-
2	F654957	1	Hose Guard	-
3	F070948	5	Shackle	-
4	F075396	1	Hydraulic Hose	LGTH = 2700 mm, Tank Hose
5	F075398	1	Hydraulic Hose	LGTH = 2700 mm, Drain Hose
6	F075395	1	Hydraulic Hose	LGTH = 2700 mm, Pressure Hose
7	F653009	1	Chain Link	-
8	14M7031	8	Nut	M12
9	14M7609	3	Lock Nut	M16
10	14M7614	4	Nut	M10
11	19M9607	3	Cap Screw	M16 X 130
12	19M9710	4	Screw	M10 X 65
13	F002698	8	Half Clamp	-
14	F064436	8	Washer	-
15	F064437	16	Lock Washer	-
16	F071411	4	Flange Fitting	-
17	14M7313	1	Lock Nut	M12
18	19M9505	1	Screw	M12 X 70
19	F610058	1	Axle	-
20	F652868	1	Tube	-
21	F659276	1	Link	-
22	F657883	1	Chain Link	LGTH = 450 mm
23	F649507	1	Bracket	-
24	F649511	1	Locking Collar	-
25	F653965	8	Screw	-
26	T59014	2	O-Ring	24.994 X 3.531 mm
27	T78313	4	O-Ring	32.920 X 3.530 mm
28	58M5574	2	Lubrication Fitting	-
29	A31871	1	Lock Nut	SUB FOR F003594
30	F610278	1	Plate	-
