Открытый узел

Engine Cooling Harness

Engine Cooling Harness

Engine Cooling Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

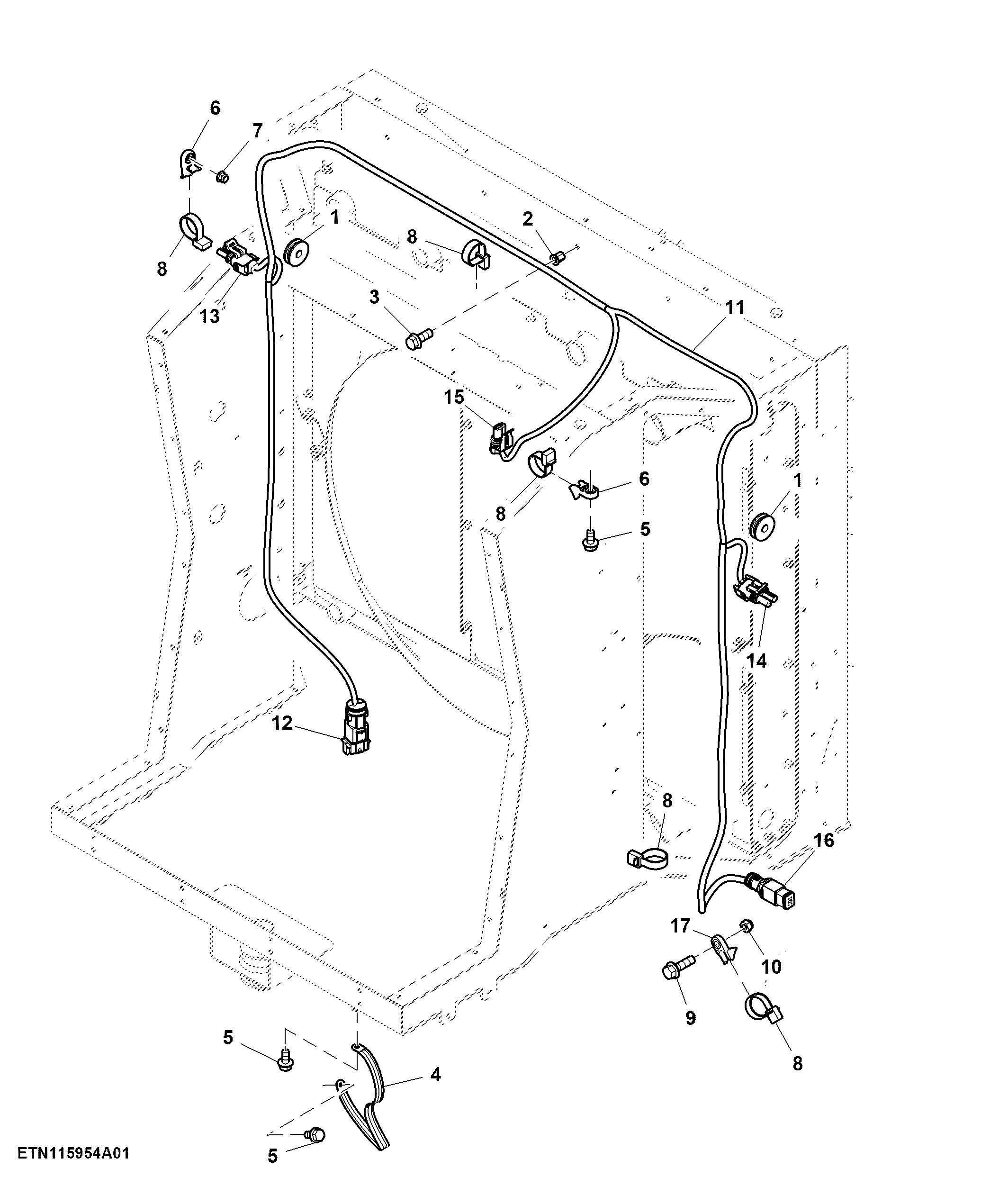

Engine Cooling Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R41440	2	Grommet	-
2	T164467	5	Nut	-
3	N10214	7	Self-Locking Screw	-
4	AT180705	1	Ground Cable	-
5	19M7865	3	Screw	M8 X 16
6	H224072	3	Clamp	-
7	14M7396	2	Lock Nut	M8
8	H224073	19	Tie Band	-
9	19H3693	1	Screw	3/8" X 1-1/4"
10	T11234	2	Lock Nut	-
11	AXT10667	1	Wiring Harness	Cooling Package T2/T3
12	57M7631	1	Elec. Connector Housing	X350-1 Main Frame Harness
12	57M9525	6	Elec. Connector Terminal	Cavity 1, 2, 3, 4, 6, 7
12	N282069	2	Elec. Connector Terminal	Cavity 5, 8
12	57M7680	1	Elec. Connector Terminal	-
12	57M10903	1	Elec. Connector Accessory	-
13	RE12363	1	Electrical Connector Assy	XE22 Side Field Light RH
13	57M9216	2	Elec. Connector Seal	Cavity A, B
13	R78060	2	Elec. Connector Terminal	Cavity A, B
14	RE12363	1	Electrical Connector Assy	XE23 Side Field Light LH
14	R78060	2	Elec. Connector Terminal	Cavity A, B
14	57M9216	2	Elec. Connector Seal	Cavity A, B
15	57M7254	1	Elec. Connector Housing	XB25 Coolant level Sensor
15	R104846	2	Elec. Connector Terminal	Cavity A, B
15	57M7258	2	Elec. Connector Seal	Cavity A, B
15	57M7289	1	Elec.Connect Locking Device	-
16	57M9033	1	Elec. Connector Housing	X402-2 Rear Frame Harness
16	57M9526	3	Elec. Connector Terminal	Cavity 1, 2, 3
16	R78069	1	Elec. Connector Cavity Plug	Cavity 4
16	57M7618	1	Electrical Connector Assy	-
16	57M12049	1	Elec. Connector Accessory	-
17	N380408	16	Clamp	-
