Открытый узел

Main Frame ( - 171267)

Main Frame ( - 171267)

Main Frame ( - 171267)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

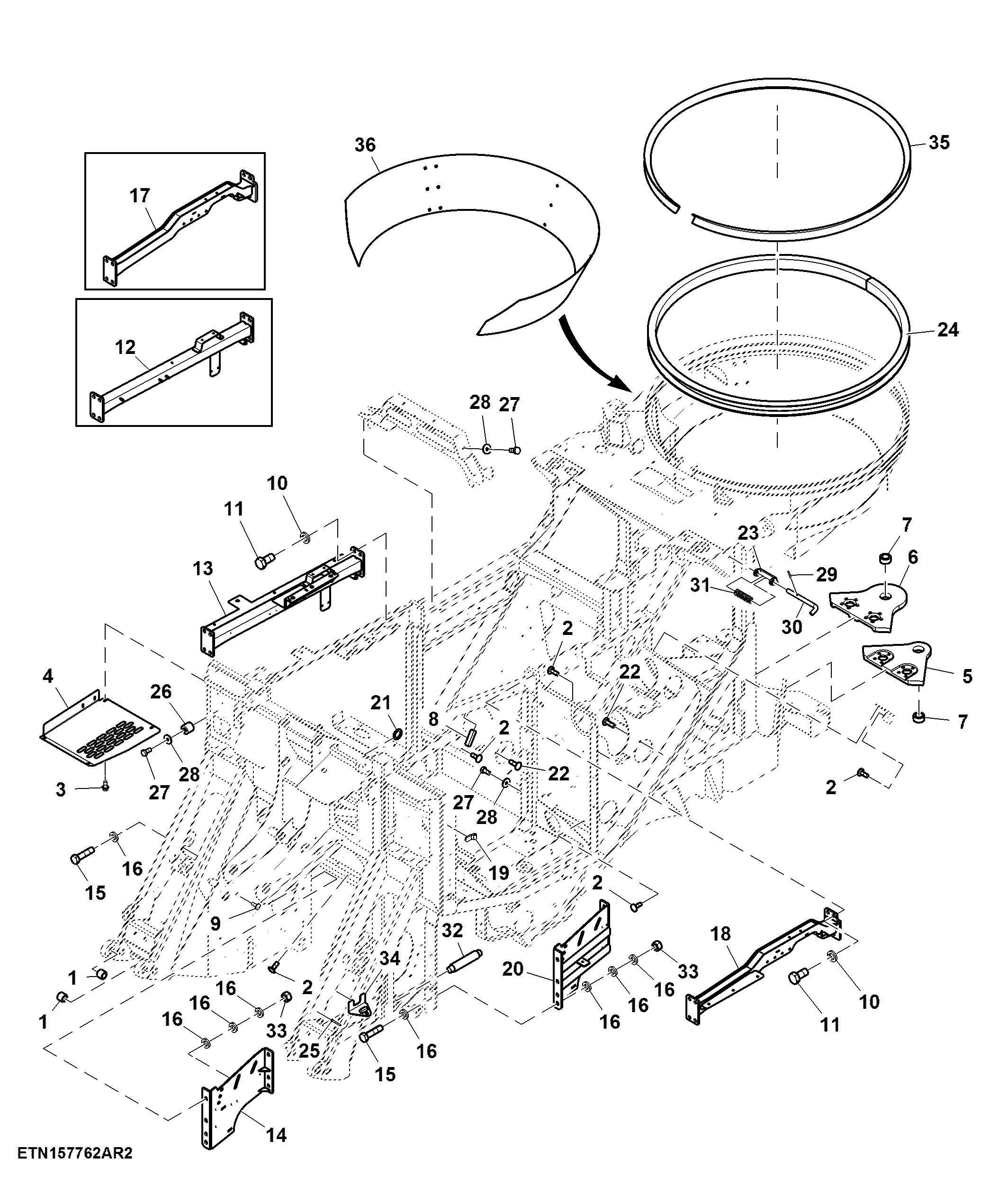

Main Frame ( - 171267)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CXT20552	4	Bushing	-
2	CB01438815	39	Bolt	-
3	N14822	4	Screw	-
4	CXT17945	1	Sheet	-
5	0290247416	1	Plate	-
6	0290251782	1	Plate	-
7	CB01488966	2	Bushing	-
8	CB01404952	10	Stop	-
9	03M7184	10	Bolt	M8 X 20
10	12H236	16	Lock Washer	3/4"
11	19H2716	16	Cap Screw	3/4" X 1-1/2"
12	AXT10180	1	Brace	ORDER AXT14489
13	AXT14489	1	Brace	-
14	AXT13709	1	Brace	RH
15	19H2728	14	Cap Screw	3/4" X 3"
16	T83426	56	Washer	-
17	AXT10211	1	Brace	ORDER AXT14488
18	AXT14488	1	Brace	-
19	CXT10423	6	Hinge	-
20	AXT13710	1	Brace	LH
21	4970042730	2	Ring	-
22	0051376099	40	Bolt	-
23	CB01448503	2	Bracket	-
24	0293001439	1	Channel	-
25	19H2732	2	Cap Screw	3/8" X 2-3/4"
26	T112516	17	Bushing	-
27	19M7162	17	Cap Screw	M8 X 16
28	24H1887	17	Washer	11/32" X 1" X 0.134"
29	CB01448505	2	Pin	-
30	CB01448507	2	Pin	-
31	CB01448504	2	Spring	-
32	0290208096	2	Pin	-
33	14H1058	14	Nut	3/4"
34	AXT13728	4	Bracket	-
35	CB01422171	1	Angle	-
36	CB01460482	1	Louver	-
