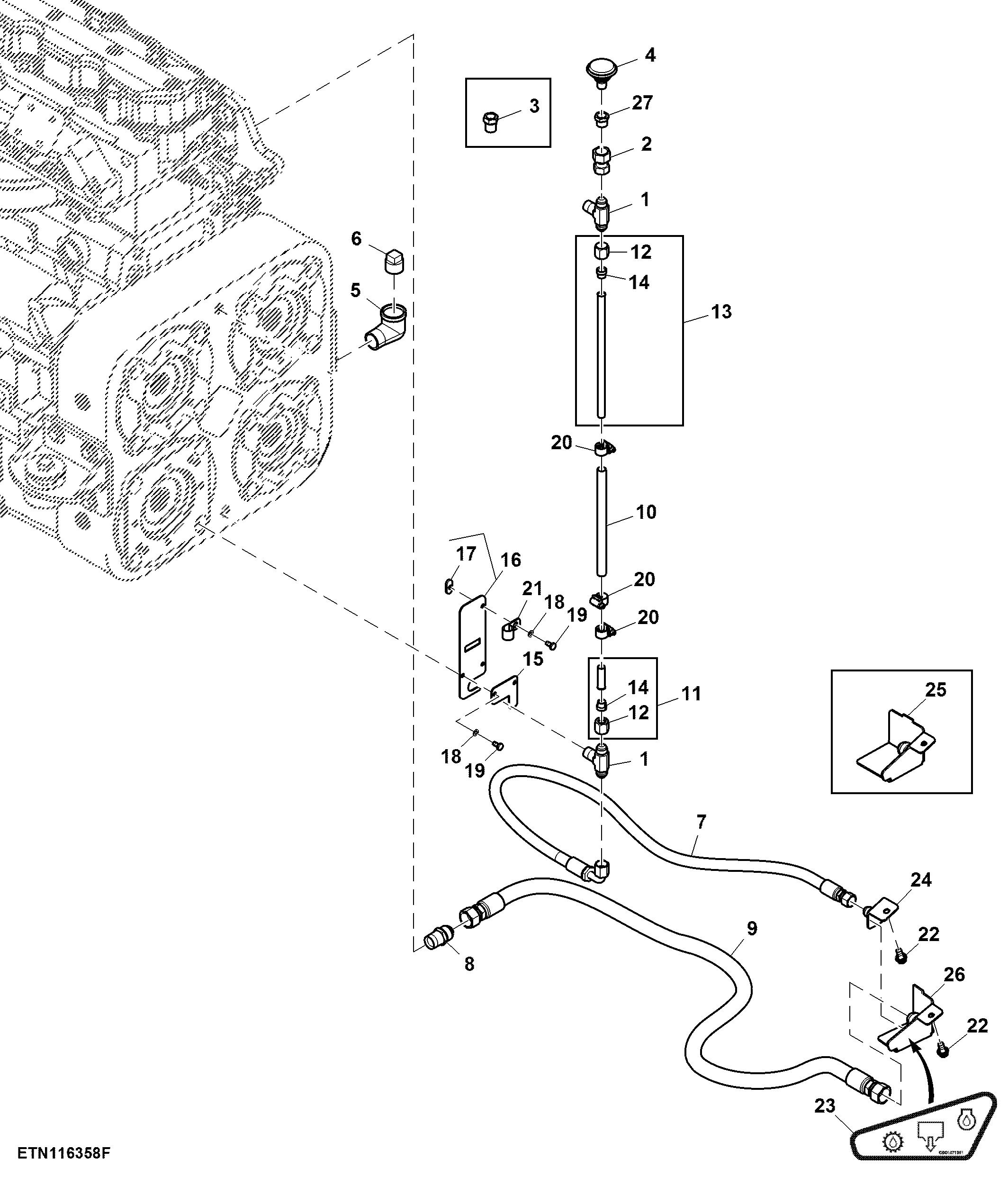

Engine and Pump Drive Drain Hoses ( - 200054)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	X8-8-8STX-S	2	Tee Fitting	-
2	AN152726	1	Adapter Fitting	-
3	PMH1221	1	Reducer	ORDER 15H625
4	YZ106688	1	Breather	SUB FOR CB01499212
5	15H213	1	Elbow Fitting	1"
6	X1SHP-S	1	Adapter Fitting	-
7	CB11462396	1	Hydraulic Hose	LGTH = 1516 mm
8	X12FTX-S	1	Adapter Fitting	-
9	0880291669	1	Hydraulic Hose	LGTH = 1633 mm
10	CB01495150	1	Tube	-
11	0080290944	1	Tube	-
12	T25462	2	Tube Nut	-
13	0080312570	1	Tube	-
14	X8TX-S	2	Sleeve Fitting	-
15	0290259289	1	Sheet	-
16	1190319385	1	Gauge	-
17	0050043657	3	Weld Nut	-
18	12H302	3	Lock Washer	1/4"
19	19H1227	4	Cap Screw	1/4" X 1/2"
20	TY22464	3	Clamp	-
21	AT176905	1	Clamp	-
22	N14822	2	Screw	-
23	CB01471901	1	Label	-
24	AXT13140	1	Sheet	-
25	AXT13141	1	Sheet	ORDER AXT14165
26	AXT14165	1	Sheet	-
27	15H625	1	Pipe Bushing	1/4"

Engine and Pump Drive Drain Hoses ( - 200054)

Нет текстового описания
