Elevator Swing Cylinder Components (171268 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH146557	2	Seal	(B)
2	AH146561	2	Seal	(B)
3	RE20343	2	Seal	(A)
4	F950R	2	O-Ring	-
5	H152203	2	Seal	(B)
6	H170541	2	Nut	-
7	H180080	2	Snap Ring	-
8	H180094	2	Snap Ring	-
9	H208987	2	Wear Ring	(B)
10	H210686	2	O-Ring	(A)
11	HC10582	2	Compression Spring	-
12	HC10583	2	Snap Ring	-
13	HC10587	2	Retainer	-
14	HC10939	2	Hydr. Cylinder Rod Guide	-
15	HC16789	2	Piston	SUB FOR HC14992
16	HC15181	2	Valve	-
17	HC15230	2	Bushing	-
18	JD7798	6	Lubrication Fitting	-
19	R81487	4	Bushing	-
20	R81775	2	Wear Ring	(A)
21	R81862	2	Back-Up Ring	(A)
22	AHC17720	2	Hydraulic Cylinder Barrel	-
23	AHC10164	2	Seal	(B)
24	AHC17662	2	Hydraulic Cylinder	-
24	AH212101	2	Hydraulic Cylinder Kit	Bore, Includes Parts Marked A
24	AHC16954	2	Hydraulic Cylinder Kit	Rod, Includes Parts Marked B
..	H152794	2	Wear Ring	(B)
..	E49244	2	O-Ring	(A)
..	H152065	2	Back-Up Ring	(A)
..	R83577	2	O-Ring	(A)
..	R91731	2	Ring	(A)
..	U42703	2	O-Ring	(A)
..	U43360	2	O-Ring	(A)

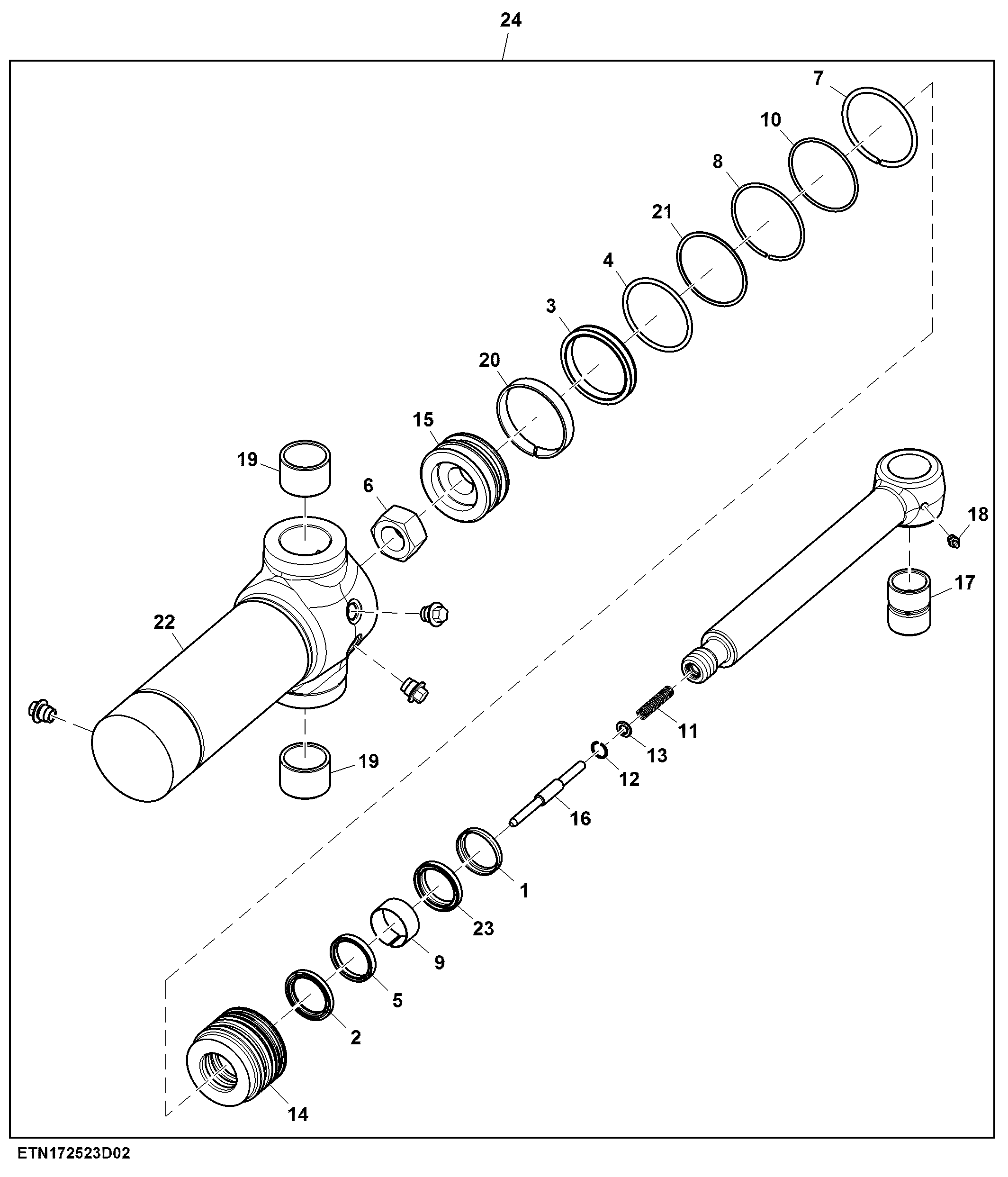

Elevator Swing Cylinder Components (171268 - )

Нет текстового описания
