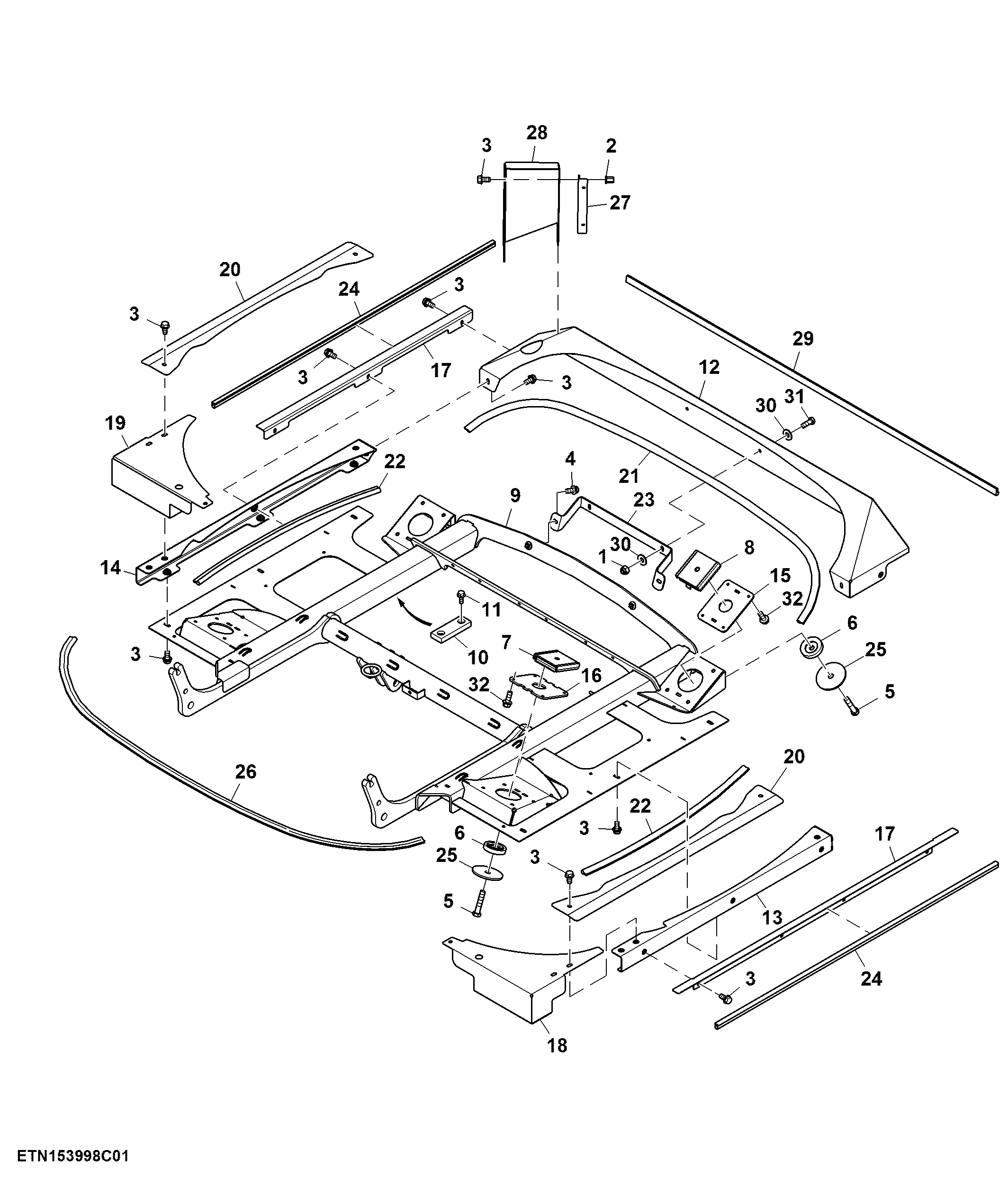

Cab Tilt Platform

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T11234	2	Lock Nut	-
2	T164467	4	Nut	-
3	N14822	20	Screw	-
4	N10214	2	Self-Locking Screw	-
5	19M7720	4	Cap Screw	M16 X 80
6	AXE13040	4	Washer	-
7	AXE52878	2	Isolator	-
8	AXE52879	2	Isolator	-
9	AXT13388	1	Platform	-
10	N311658	2	Bumper	-
11	19M7866	4	Screw	M8 X 20
12	AXT13389	1	Shield	-
13	AXT13390	1	Shield	LH
14	AXT13391	1	Sheet	RH
15	CXT10586	2	Plate	-
16	CXT10602	2	Plate	-
17	CXT18408	2	Sheet	-
18	AXT18292	1	Shield	LH, SUB FOR CXT18412
19	AXT18293	1	Shield	RH, SUB FOR CXT18413
20	CXT18419	2	Plate	-
21	CXT11358	1	Isolator	LGTH = 1852 mm
22	CXT11363	2	Isolator	LGTH = 830 mm
23	CXT11591	1	Plate	-
24	CXT11600	2	Isolator	LGTH = 1350 mm
25	FH306769	4	Washer	-
26	CXT13336	1	Isolator	LGTH = 1948 mm
27	CXT12357	2	Bracket	-
28	CXT12358	1	Shield	-
29	CXT11630	1	Isolator	LGTH = 1780 mm
30	24H1219	4	Washer	7/16" X 1" X 0.083"
31	19H2676	2	Cap Screw	3/8" X 1"
32	19H3771	16	Screw	3/8" X 1"
