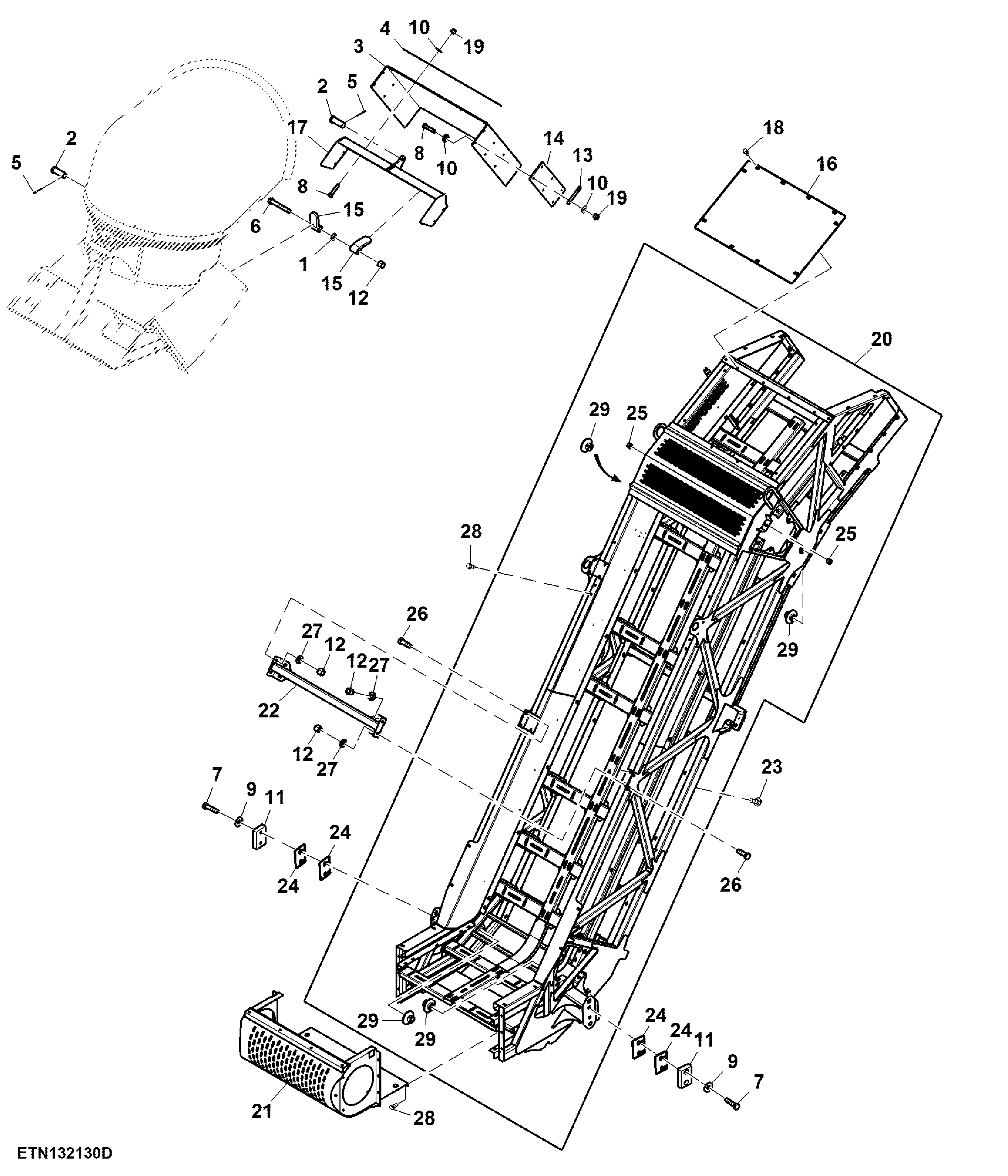

Main Elevator Frame, Shields and Flaps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0050021074	2	Washer	-
2	0130009533	2	Pin Fastener	-
3	0191372460	1	Pad	-
4	0290210219	1	Retainer	-
5	11M7023	2	Cotter Pin	4 X 32 mm
6	19H2668	2	Cap Screw	1/2" X 3-1/2"
7	19H2473	4	Cap Screw	1/2" X 1-3/4"
8	19H3217	17	Cap Screw	3/8" X 1-3/4"
9	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
10	24H1219	29	Washer	7/16" X 1" X 0.083"
11	810384900	2	Bumper	-
12	BP12214	18	Lock Nut	-
13	CB01438732	2	Strap	-
14	CB01440601	2	Reinforcement	-
15	CXT10423	2	Hinge	-
16	CXT12856	1	Shield	-
17	CB11473203	1	Door	-
18	H77932	10	Screw	-
19	T11234	17	Lock Nut	-
20	AXT11088	1	Main Frame	-
21	AXT14766	1	Support	-
22	AXT12334	2	Crossbar	-
23	03H1499	8	Bolt	1/2" X 1-1/2"
24	CXT17770	4	Spacer	-
25	AT216166	5	Clamp	-
26	19H2993	8	Cap Screw	1/2" X 1-1/2"
27	0050047771	16	Washer	-
28	N10214	10	Self-Locking Screw	-
29	CB01432227	4	Spindle	-
