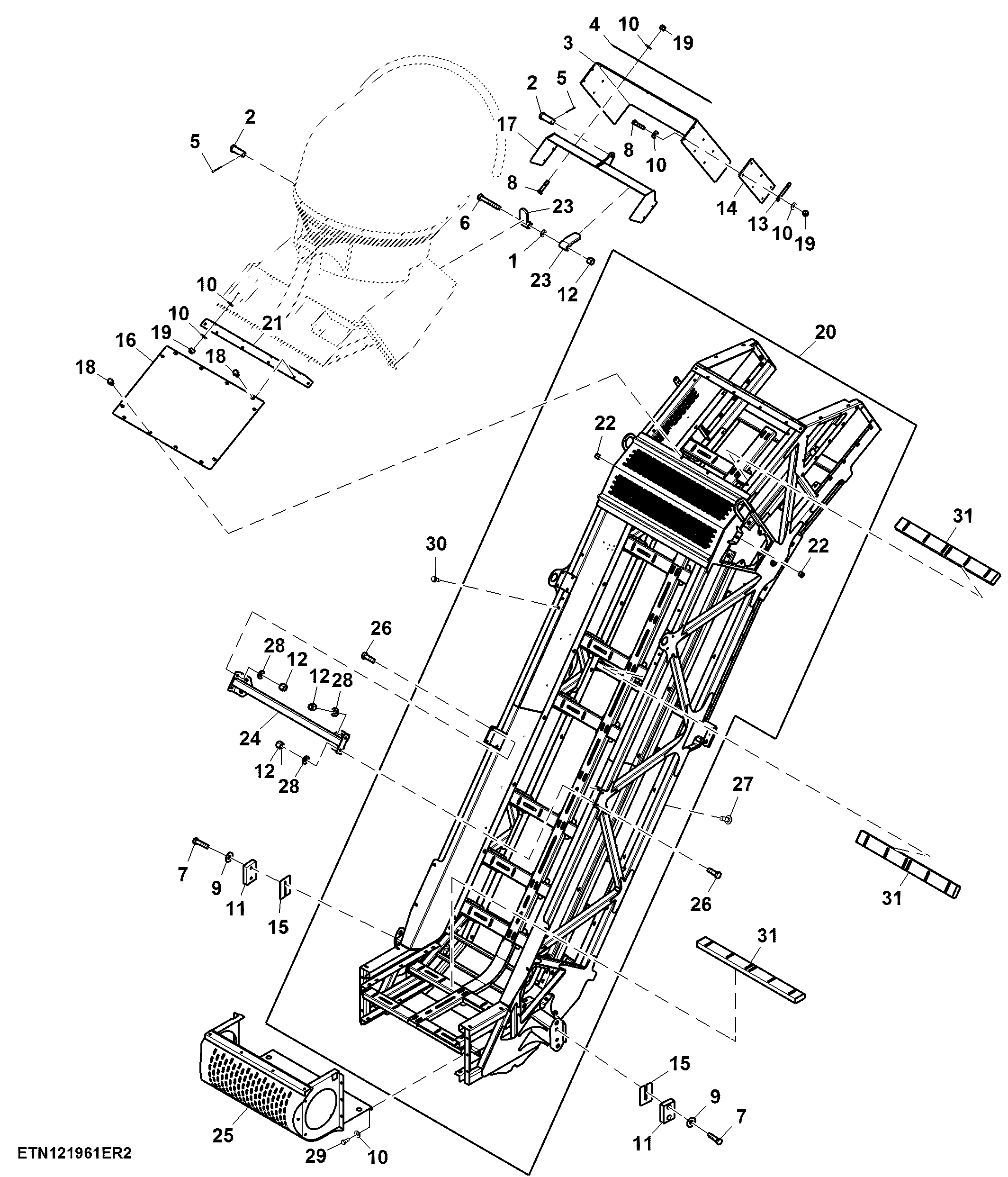

Main Elevator Frame, Shields and Flaps ( - 171100)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0050021074	2	Washer	-
2	0130009533	2	Pin Fastener	-
3	0191372460	1	Pad	-
4	0290210219	1	Retainer	-
5	11M7023	2	Cotter Pin	4 X 32 mm
6	19H2668	2	Cap Screw	1/2" X 3-1/2"
7	19H2473	4	Cap Screw	1/2" X 1-3/4"
8	19H3217	17	Cap Screw	3/8" X 1-3/4"
9	24H1211	4	Washer	9/16" X 1-3/8" X 0.105"
10	24H1219	29	Washer	7/16" X 1" X 0.083"
11	810384900	2	Bumper	-
12	BP12214	22	Lock Nut	-
13	CB01438732	2	Strap	-
14	CB01440601	2	Reinforcement	-
15	CB01472833	2	Spacer	-
16	CXT12856	1	Shield	SUB FOR APPL CB01473206
17	CB11473203	1	Door	-
18	H77932	12	Screw	-
19	T11234	17	Lock Nut	-
20	AXT11088	1	Main Frame	SUB FOR CB11508273
21	CB11438478	1	Brace	-
22	AT216166	5	Clamp	-
23	CXT10423	2	Hinge	-
24	AXT12334	2	Crossbar	-
25	AXT13699	1	Support	-
26	19H2993	8	Cap Screw	1/2" X 1-1/2"
27	03H1499	8	Bolt	1/2" X 1-1/2"
28	0050047771	16	Washer	-
29	19H1648	4	Cap Screw	3/8" X 3/4"
30	N10214	6	Self-Locking Screw	-
31	CB11435524	9	Brace	-

Main Elevator Frame, Shields and Flaps ( - 171100)

Нет текстового описания
