Front Frame Harness and Mountings ( - 190002)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXT10720	1	Wiring Harness	-
2	19H3693	5	Screw	3/8" X 1-1/4"
3	T11234	19	Lock Nut	-
4	N10214	14	Self-Locking Screw	-
5	H224073	22	Tie Band	-
6	AXT10805	1	Battery Cable	-
7	AXT10806	1	Battery Cable	-
8	CB11489177	1	Clamp	-
9	F026126	1	Hose Support	-
10	19M7865	3	Screw	M8 X 16
11	H224072	1	Clamp	-
12	19M7867	1	Screw	M8 X 25
13	AT252685	1	Hose Guard	-
14	CXT18106	1	Bracket	SUB FOR APPL CB01485043
15	CXT22793	1	Bracket	-
16	N14822	2	Screw	-
17	-	2	Part 17	CTL 1270 mm, MF CB01492977
18	N380408	21	Clamp	-
19	-	1	Part 19	CTL 241 mm, MF N155090
20	-	18	Part 20	CTL 63.5 mm, MF CB01492977
21	24M7207	2	Washer	8.400 X 24 X 2 mm
22	RE524730	2	Cap Screw	-
23	CB11485701	1	Switch	-
24	14M7298	2	Flange Nut	M8
25	EPC029156	2	Isolator	-
26	M139937	1	Bumper	-
27	RE67231	1	Screw	-
28	24M7054	1	Washer	6.400 X 12 X 1.600 mm
29	AN372459	1	Sensor	-
30	14M7165	1	Lock Nut	M6
31	T209627	2	Clamp	-
32	AXT15238	2	Wiring Harness	-
33	RE12363	1	Electrical Connector Assy	Front Harness
33	R78060	2	Elec. Connector Terminal	-
33	57M9218	2	Elec. Connector Seal	-
34	57M7256	1	Elec. Connector Housing	Engine Door Switch
34	57M9546	2	Elec. Connector Terminal	-
34	57M7258	2	Elec. Connector Seal	-
34	57M7289	1	Elec.Connect Locking Device	-

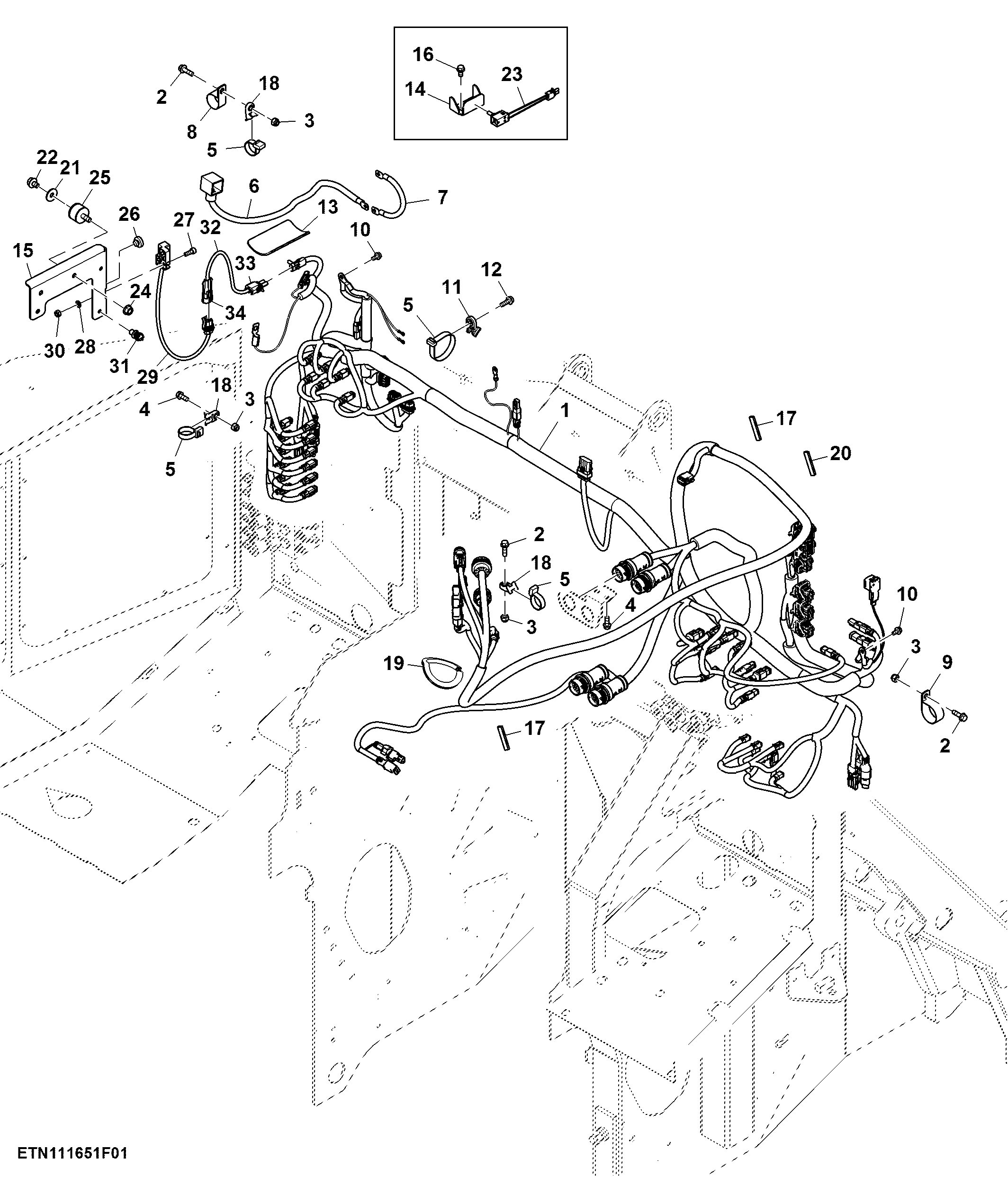

Front Frame Harness and Mountings ( - 190002)
