Открытый узел

Floating Side Walls, Standard

Floating Side Walls, Standard

Floating Side Walls, Standard

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

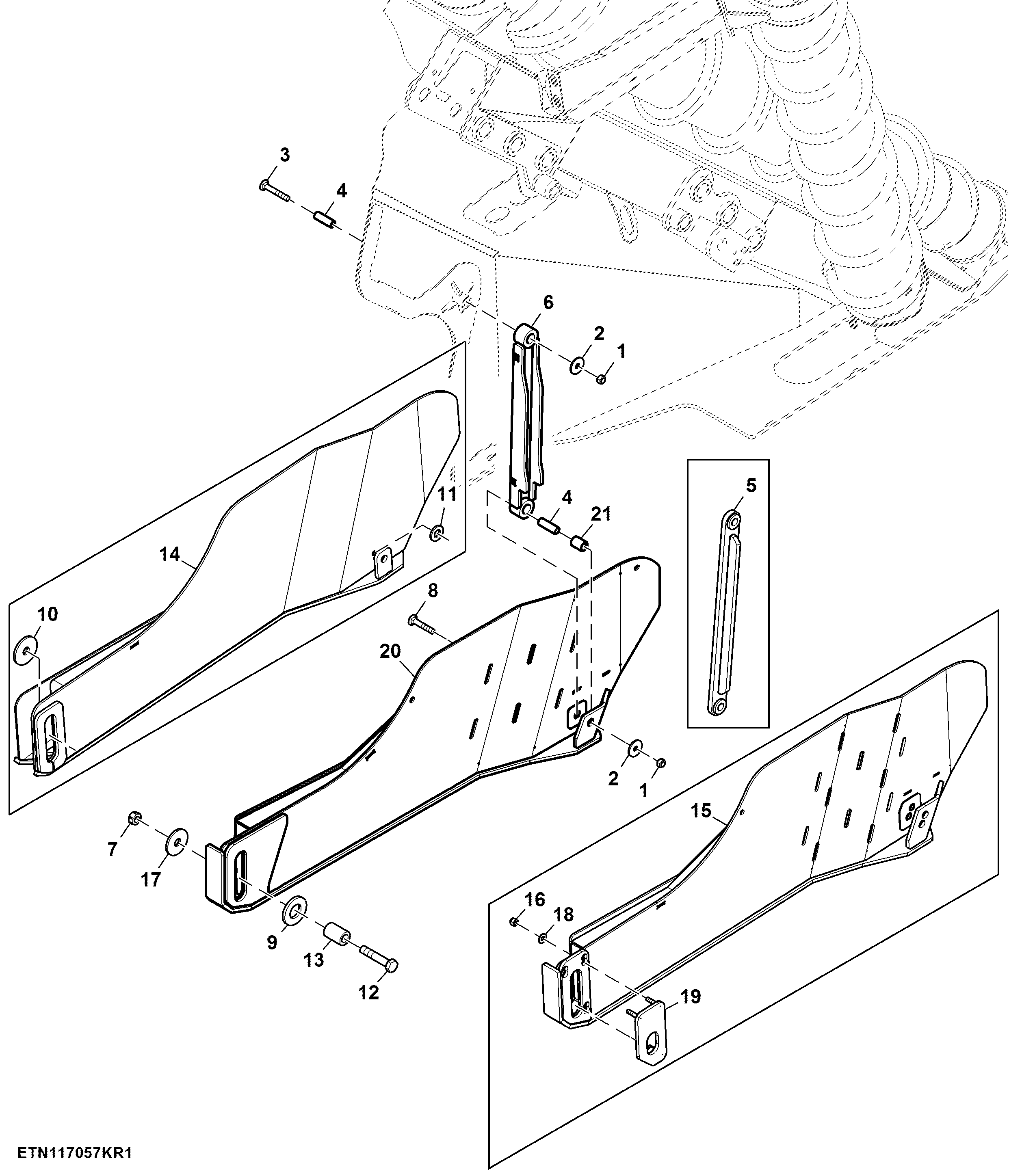

Floating Side Walls, Standard

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT251026	4	Nut	-
2	24M7102	4	Washer	13.500 X 44 X 4 mm
3	03H2001	2	Bolt	1/2" X 4"
4	CXT13045	4	Bushing	-
4	CXT24991	4	Bushing	SUB FOR CXT18585
5	AXT11988	2	Link	-
6	AXT13455	1	Link	ORDER AXT15908, LH
6	AXT13454	1	Link	ORDER AXT15908, RH
6	AXT15908	2	Link	SUB FOR AXT13986
7	K40016	2	Lock Nut	-
8	03H1598	2	BOLT	1/2" X 3-1/4"
9	24H1542	4	Washer	1-17/32" X 3" X 5/16"
10	0051340784	2	Washer	-
11	0290210671	2	Washer	-
12	19H2725	2	Cap Screw	3/4" X 3-3/4"
13	CXT15865	2	Bushing	-
14	AXT11304	1	Shoe	RH
14	AXT11303	1	Shoe	LH
15	AXT13453	1	Shoe	ORDER AXT16375, LH
15	AXT13452	1	Shoe	ORDER AXT16374, RH
16	T11234	6	Lock Nut	USE WITH AXT13453 OR AXT13452
17	T101172	2	Washer	SUB FOR CXT18865
18	24H1219	6	Washer	7/16" X 1" X 0.083", USE WITH AXT13453 OR AXT13452
19	AXT13457	1	Stop	USE WITH AXT13453, LH
19	AXT13456	1	Stop	USE WITH AXT13452, RH
20	AXT16375	1	Shoe	LH, SUB FOR AXT13985
20	AXT16374	1	Shoe	RH, SUB FOR AXT13984
21	CXT25102	4	Bushing	-
