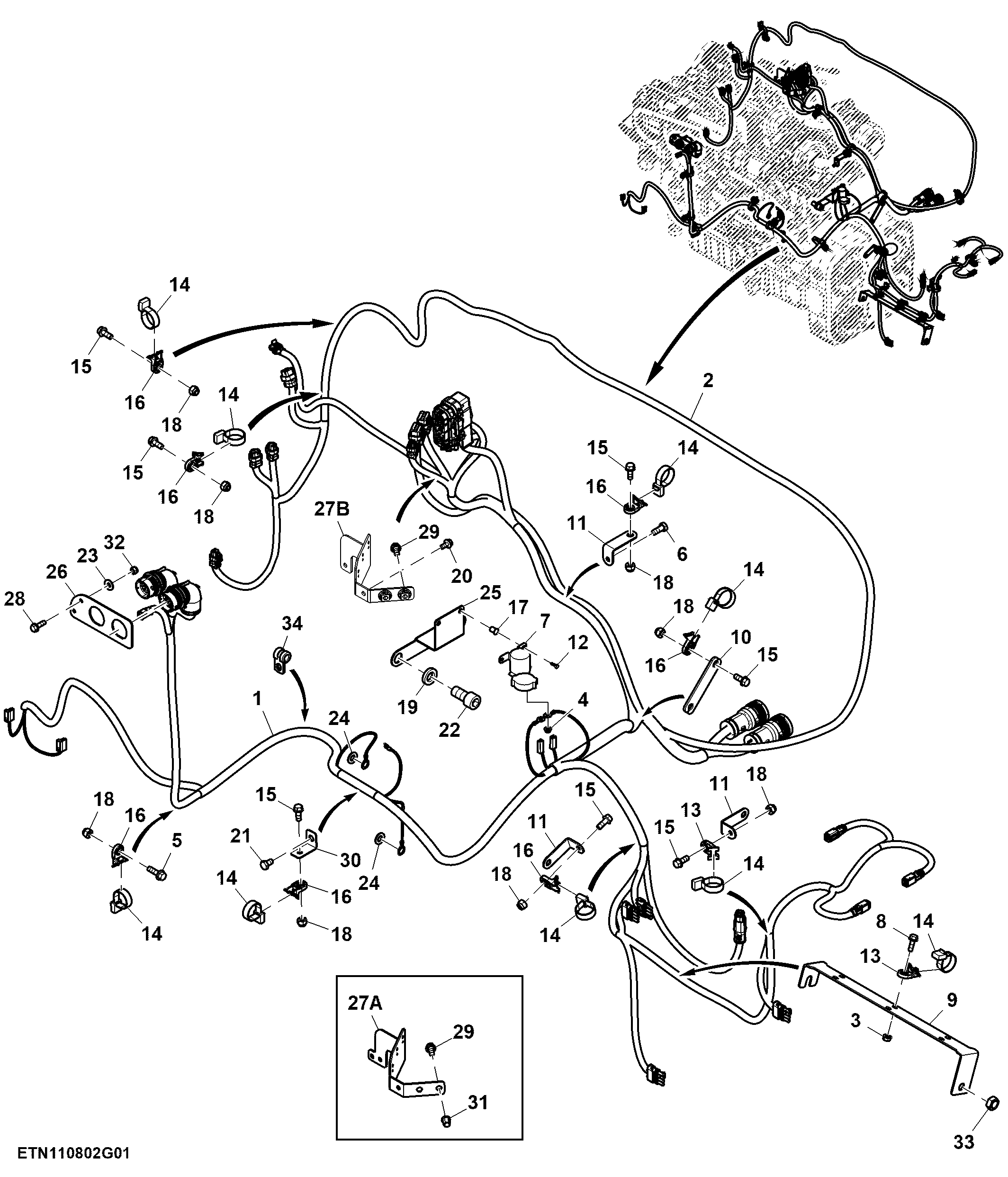

Engine Harness and Mountings ( - 171299)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXT10660	1	Wiring Harness	-
2	AXT11389	1	Wiring Harness	-
3	14M7298	3	Flange Nut	M8
4	14M7303	2	Flange Nut	M6
5	19H3693	1	Screw	3/8" X 1-1/4"
6	19M7402	1	Cap Screw	M10 X 25
7	AT141011	1	Relay	-
8	19M7867	5	Screw	M8 X 25
9	CB01477637	1	Support	-
10	T216078	1	Plate	-
11	CXT13652	3	Bracket	-
12	D14233	2	Screw	-
13	H224072	6	Clamp	-
14	H224073	18	Tie Band	-
15	N10214	8	Self-Locking Screw	-
16	N380408	12	Clamp	-
17	T103238	2	Nut	-
18	T11234	8	Lock Nut	-
19	T83426	2	Washer	-
20	19M7865	1	Screw	M8 X 16
21	19M8324	1	Cap Screw	M10 X 16
22	19M9871	2	Socket Head Screw	M20 X 40
23	24H1122	2	Washer	3/8" X 7/8" X 0.083"
24	24M7047	2	Washer	13 X 24 X 2.500 mm
25	CXT12351	1	Bracket	-
26	CXT13161	1	Bracket	-
28	N112200	2	Self-Locking Screw	-
29	N14822	2	Screw	-
30	N212383	1	Angle	-
31	T164467	2	Nut	USE WITH CXT14646
32	T16464	2	Lock Nut	-
33	14H821	1	Nut	5/8"
34	T75276	1	Clamp	-
27A	CXT14646	1	Bracket	-
27B	AXT19675	1	Bracket	SUB FOR CXT14646
