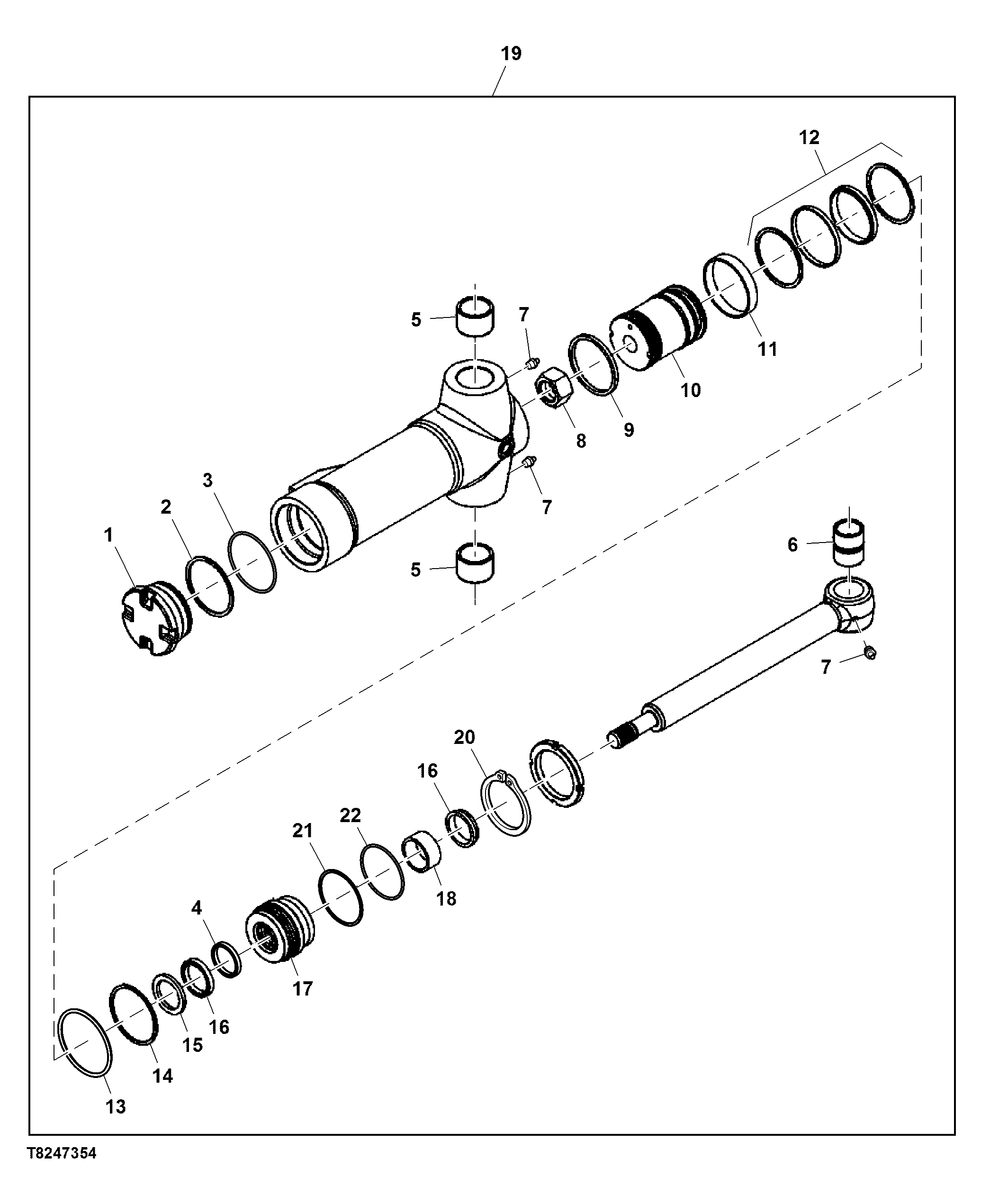

Elevator Swing Cylinder Components ( - 171267)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HC13873	1	Hydraulic Cylinder Cap	-
2	R78994	1	Back-Up Ring	-
3	L2301CU	1	O-Ring	94.844 X 3.531 mm (3-47/64" X 0.139")
4	H152203	1	Seal	(B)
5	R81487	2	Bushing	-
6	R81488	1	Bushing	-
7	JD7798	3	Lubrication Fitting	-
8	H170539	1	Nut	-
9	R81796	1	Ring	-
10	R89480	1	Piston	-
11	R81775	1	Wear Ring	(A)
12	RE20343	1	Seal	(A)
13	F950R	1	O-Ring	-
14	H180094	1	Snap Ring	-
15	AH146561	1	Seal	(B)
16	AH146557	2	Seal	(B)
17	H208995	1	Hydr. Cylinder Rod Guide	-
18	H208987	1	Wear Ring	(B)
19	AHC10734	1	Hydraulic Cylinder	-
19	AH212101	1	Hydraulic Cylinder Kit	Bore, Includes Parts Marked A
19	AHC16954	1	Hydraulic Cylinder Kit	Rod, Includes Parts Marked B
20	H180080	1	Snap Ring	-
21	R81862	1	Back-Up Ring	91.490 X 98.850 X 1.780 mm (3.602" X 3.892" X 0.070"), (A)
22	H210686	1	O-Ring	(A)
..	AHC10164	1	Seal	(B)
..	H152794	1	Wear Ring	(B)
..	E49244	1	O-Ring	(A)
..	H152065	1	Back-Up Ring	(A)
..	R83577	1	O-Ring	(A)
..	R91731	1	Ring	(A)
..	U42703	1	O-Ring	(A)
..	U43360	1	O-Ring	(A)

Elevator Swing Cylinder Components ( - 171267)
