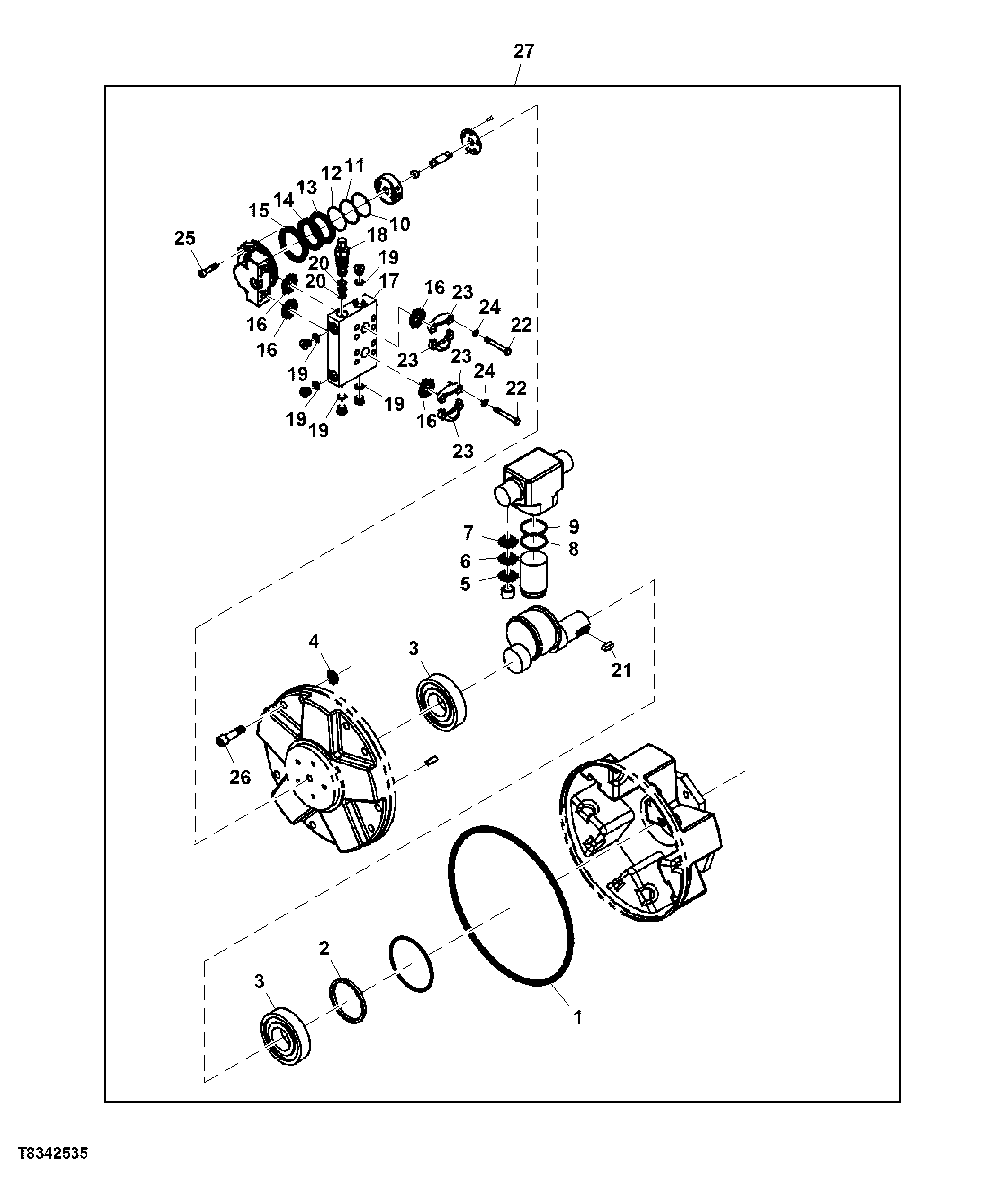

Chopper Motor Components ( - 171257)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(A)
2	CB01471829	1	Seal	(A)
3	-	2	Part 3	-
4	-	10	Part 4	(A)
5	-	5	Part 5	-
6	-	5	Part 6	(A)
7	-	5	Part 7	(A)
8	-	5	Part 8	(A) (C)
9	-	5	Part 9	(C)
10	-	1	Part 10	(A) (B)
11	-	1	Part 11	(B)
12	-	1	Part 12	(B)
13	-	1	Part 13	(B)
14	-	1	Part 14	(B)
15	-	1	Part 15	(B)
16	T78313	4	O-Ring	-
17	CB11469871	1	Hydraulic Pressure Valve	-
18	CB01477125	1	Pressure Relief Valve	-
19	R26375	5	O-Ring	-
20	AN221526	1	Seal Kit	-
21	CB01477050	1	Shaft Key	-
22	19M7364	8	Cap Screw	M12 X 80
23	T107068	4	Flange Fitting	-
24	12H301	8	Lock Washer	1/2"
25	19M8921	5	Cap Screw	M12 X 65
26	19M10088	10	Cap Screw	M14 X 60
27	CB11471776	1	Hydraulic Motor	-
..	CB11471834	1	Seal Kit	Includes Parts Marked (A)
..	CB11471835	1	Seal Kit	Includes Parts Marked (B)
..	CB11471846	1	Seal Kit	Includes Parts Marked (C)
