Открытый узел

Elevator Guard and Scoop

Elevator Guard and Scoop

Elevator Guard and Scoop

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

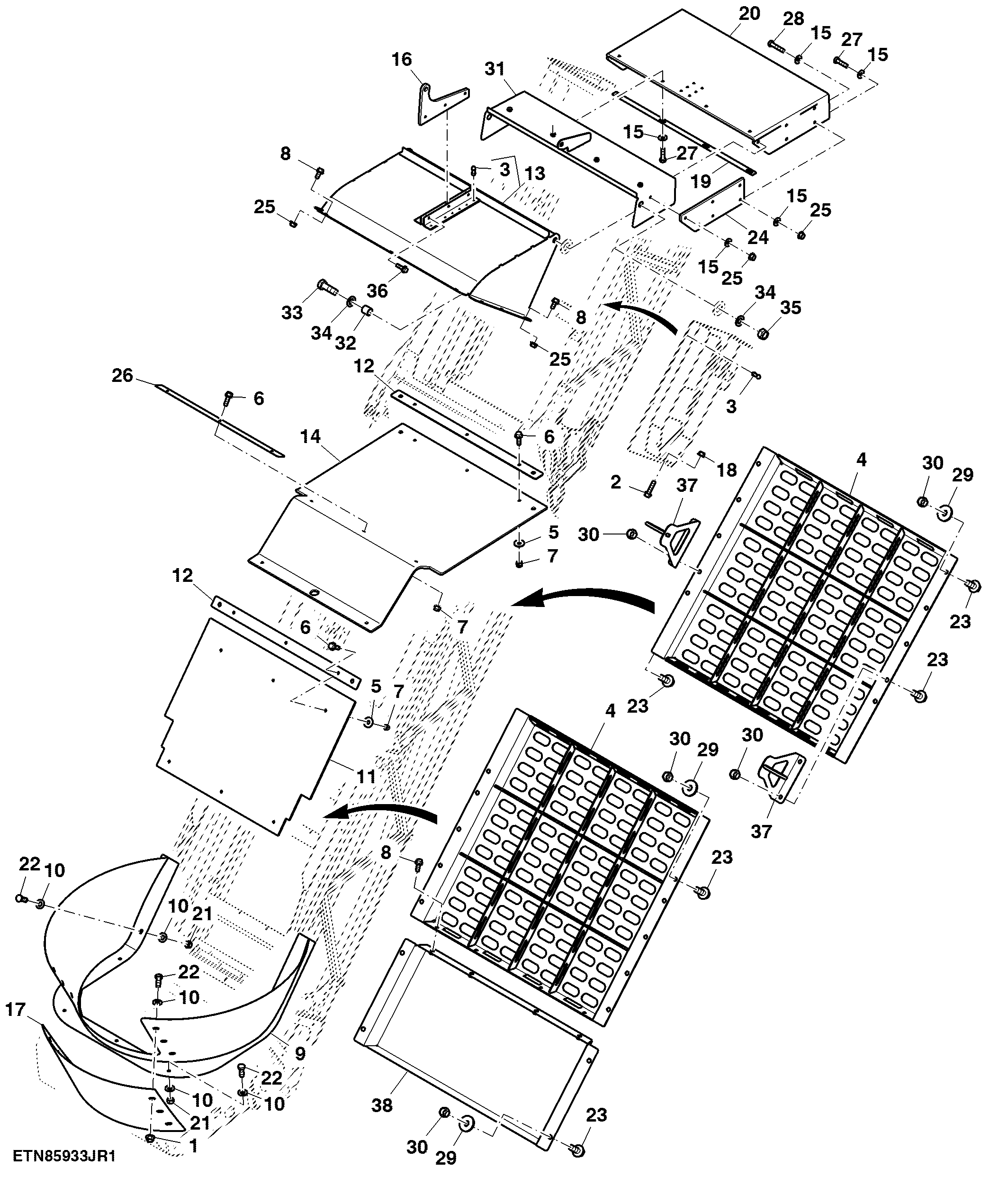

Elevator Guard and Scoop

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7299	6	Flange Nut	M12
2	19M7804	4	Screw	M10 X 40
3	CB01506667	40	Rivet	-
4	CB11516939	2	Guard	-
5	24M7296	11	Washer	10.500 X 30 X 2.500 mm
6	19M7786	14	Screw	M10 X 30
7	14M7517	14	Lock Nut	M10
8	19M7785	13	Screw	M10 X 25
9	CB11519591	1	Basket	-
10	0050047771	20	Washer	-
11	CB11519346	1	Belting	-
12	CB01519347	2	Plate	-
13	CB11516783	1	Hood	-
14	CXT11447	1	Belting	-
15	24H1219	28	Washer	7/16" X 1" X 0.083"
16	CB01506773	1	Lug	-
17	CB01519589	1	Plate	-
18	14M7274	4	Nut	M10
19	CXT10505	1	Plate	-
20	CXT10491	1	Sealing Trim	-
21	A31867	7	Lock Nut	-
22	19M8011	13	Cap Screw	M12 X 30
23	19M7789	25	Screw	M12 X 30
24	CXT18084	2	Reinforcement	-
25	14M7296	28	Flange Nut	M10
26	CXT11449	1	Plate	-
27	19M8637	14	Cap Screw	M10 X 40
28	19M8600	2	Cap Screw	M10 X 50
29	24M7226	20	Washer	13 X 35 X 5 mm
30	14M7275	24	Nut	M12
31	AXT13181	1	Hood	-
32	28H1922	2	Bushing	0.824" X 1.050" X 1"
33	19M8224	2	Cap Screw	M20 X 60
34	24M7051	4	Washer	21 X 37 X 3 mm
35	14M7410	2	Lock Nut	M20
36	19M7835	3	Screw	M10 X 35
37	AXT12555	2	Mounting Parts	-
38	AXT13886	1	Guard	-
