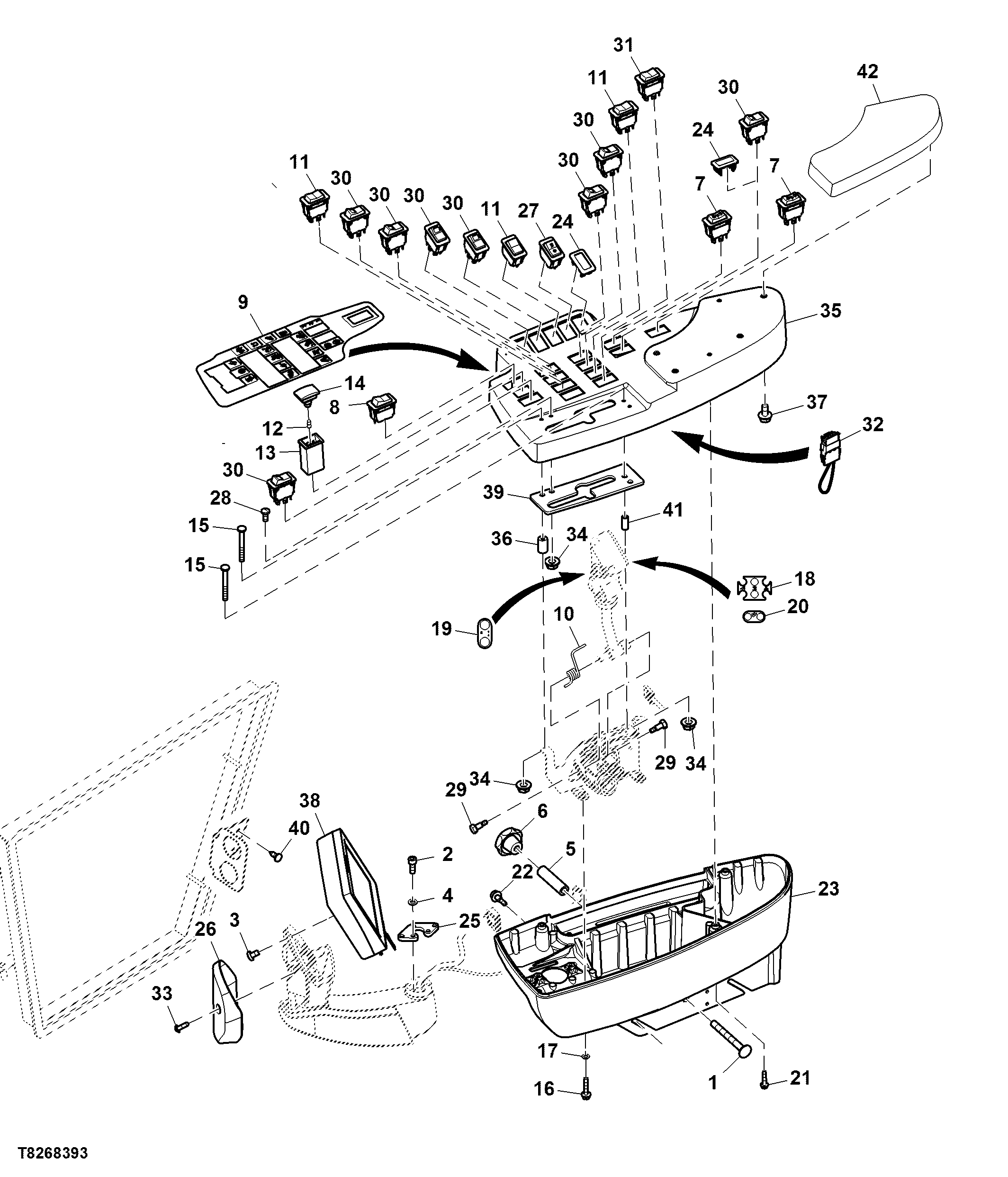

CommandARM™ Armrest Console (1 of 2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7247	1	Bolt	M10 X 90
2	19M7768	5	Screw	M6 X 16
3	21M7400	3	Screw	M6 X 10
4	24M7088	3	Washer	6.600 X 12 X 1.600 mm
5	28H3413	1	Bushing	0.423" X 0.675" X 2-1/2"
6	99M7027	1	Knob	-
7	CB01489674	2	Switch	-
8	CB11427649	1	Toggle/Rocker Switch	-
9	CXT10259	1	Label	-
10	H154937	1	Torsion Spring	-
11	CXT10437	3	Toggle/Rocker Switch	-
12	CB01427380	1	Lamp	-
13	CB01426964	1	Switch	-
14	CB01426967	1	Lens	-
15	21M7261	2	Screw	M5 X 45
16	19M9197	2	Screw	M5 X 25
17	24M7087	2	Washer	5.500 X 10 X 1 mm
18	CB01507638	1	Label	-
19	CB01419687	1	Label	-
20	CB01507639	1	Label	-
21	R117569	3	Screw	-
22	L208923	2	Bolt	-
23	L204497	1	Housing	-
24	M115279	2	Plug	-
25	L204644	1	Plate	-
26	L203808	1	Cover	-
27	CB01489267	1	Switch	-
28	21M7265	2	Screw	M5 X 12
29	R309323	2	Cap Screw	-
30	0361350751	8	Toggle/Rocker Switch	-
31	0361363736	1	Toggle/Rocker Switch	-
32	AXT11969	1	Wiring Harness	-
33	37M7348	2	Screw	-
34	14M7375	4	Flange Nut	M5
35	AXE37003	1	Control Console	-
36	HXE63051	1	Bushing	-
37	19M7774	4	Screw	M6 X 12
38	RE573045	1	Display Module	ORDER PFA10727
38	PFA10727	1	Display Module	-
39	HXE63049	1	Control Console	-
40	37M7403	2	Screw	-
41	28H3488	1	Spacer	0.269" X 0.405" X 7/8"
42	AXE37610	1	Armrest	-

CommandARM™ Armrest Console (1 of 2)

Нет текстового описания
