Открытый узел

Cab Windows and Trim (1 of 2)

Cab Windows and Trim (1 of 2)

Cab Windows and Trim (1 of 2)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

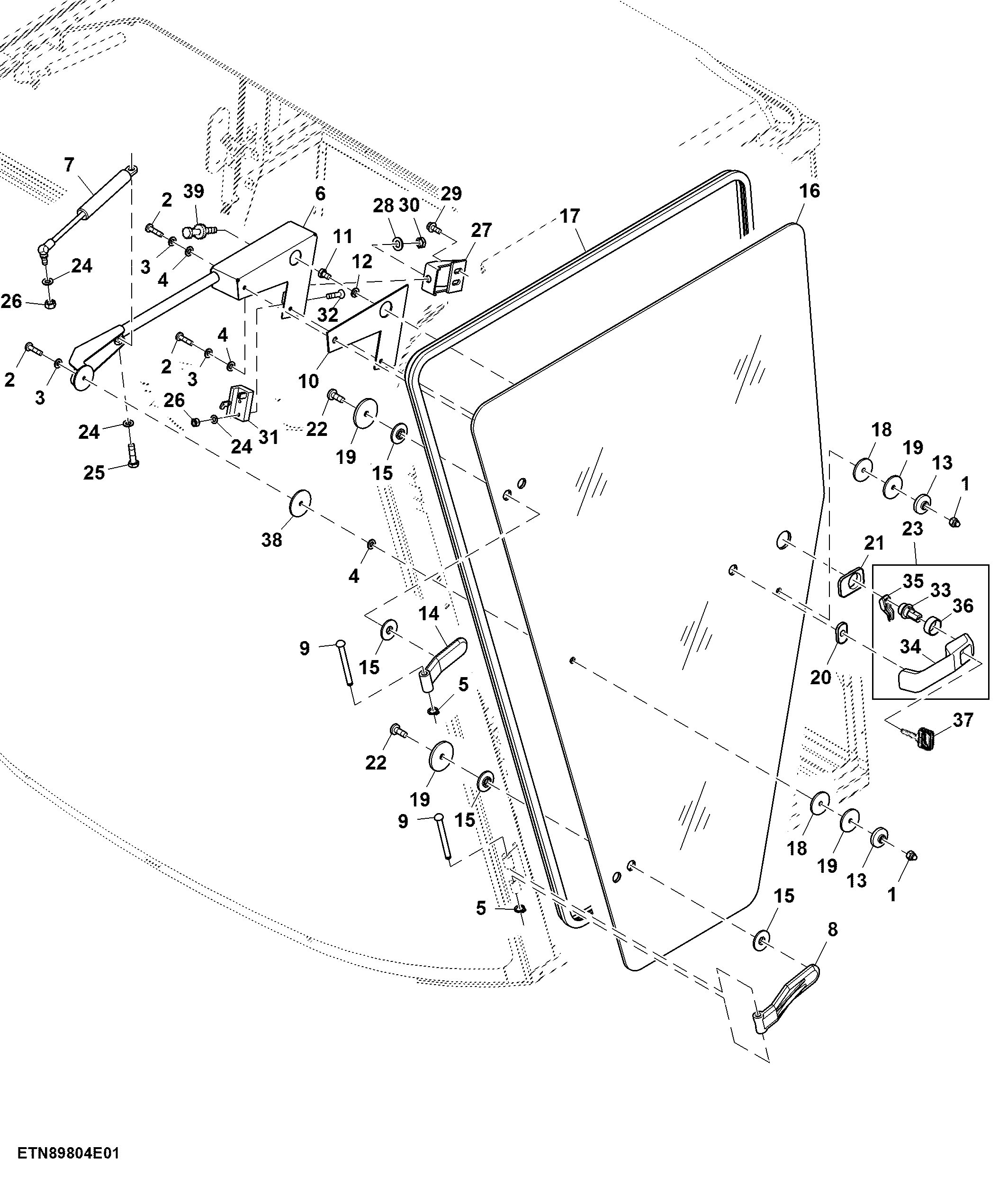

Cab Windows and Trim (1 of 2)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7376	2	Lock Nut	M6
2	21M7310	3	Screw	M6 X 25
3	24M7054	3	Washer	6.400 X 12 X 1.600 mm
4	24M7088	3	Washer	6.600 X 12 X 1.600 mm
5	40M7126	2	Snap Ring	-
6	DQ37408	1	Puller	-
7	DQ48470	1	Gas Operated Cylinder	-
8	H208790	1	Hinge	-
9	L33590	2	Pin Fastener	-
10	Z54712	1	Weatherstrip	-
11	19M7300	1	Cap Screw	M6 X 10
12	12M7006	1	Lock Washer	6 mm
13	L62580	2	Cap	-
14	Z51939	1	Hinge	-
15	Z41356	8	Washer	-
16	Z58641	1	Door	-
17	AZ50500	1	Weatherstrip	-
18	L55163	2	Washer	-
19	L37975	6	Lock Washer	-
20	L76189	1	Sealing Washer	-
21	L76190	1	Sealing Washer	-
22	21M7292	4	Screw	M6 X 16
23	AZ43786	1	Handle	-
24	12M7056	2	Lock Washer	8 mm
25	19M7288	1	Cap Screw	M8 X 30
26	14M7029	1	Nut	M8
27	AZ46841	1	Retainer	-
28	24M7047	1	Washer	13 X 24 X 2.500 mm
29	19M7866	2	Screw	M8 X 20
30	Z41915	1	Nut	-
31	AZ43319	1	Lock	-
32	21M7503	1	Screw	M8 X 35
33	AZ46837	1	Handle	-
34	L76188	1	Handle	-
35	Z58649	1	Latch	-
36	Z60265	1	Bushing	-
37	AL35863	1	Key	-
38	Z54713	1	Washer	-
39	L57814	1	Striker	-
