Открытый узел

Articulation Frame, Wide Front

Articulation Frame, Wide Front

Articulation Frame, Wide Front

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

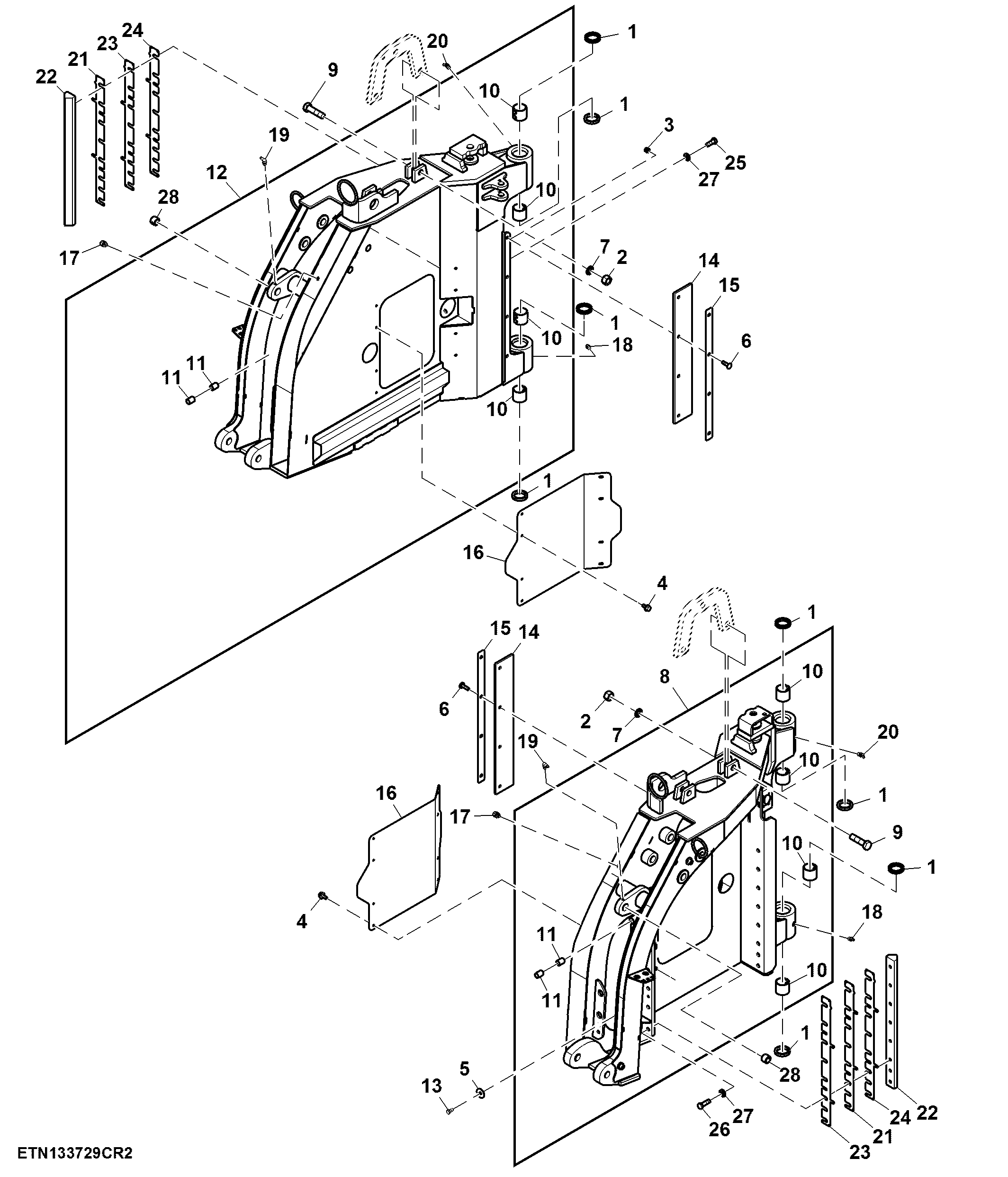

Articulation Frame, Wide Front

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0610033286	8	Seal	-
2	14M7278	4	Nut	M24
3	14M7313	8	Lock Nut	M12
4	19M7862	16	Screw	M6 X 20
5	24M7102	8	Washer	13.500 X 44 X 4 mm
6	03M7200	8	Bolt	M12 X 40
7	24M7410	4	Washer	25 X 39 X 4 mm
8	AXT12429	1	Frame	-
9	19M8288	4	Cap Screw	M24 X 90
10	0610032801	8	Bushing	-
11	R11017	8	BUSHING	-
12	AXT12457	1	Frame	-
13	19M7872	8	Cap Screw	M12 X 25
14	CXT11041	2	Belting	-
15	CXT11043	2	Sheet	-
16	CXT16006	2	Shield	-
17	H162860	2	Nut	-
18	JD7759	2	Lubrication Fitting	-
19	JD7781	2	Lubrication Fitting	-
20	JD7847	2	Lubrication Fitting	-
21	CXT17803	4	Sheet	-
22	CXT17802	4	Rail	-
23	CXT17805	4	Sheet	-
24	CXT17804	4	Sheet	-
25	19M7488	16	Cap Screw	M16 X 40
26	19M7489	14	Cap Screw	M16 X 45
27	24M7241	30	Washer	17 X 34 X 4 mm
28	0110022801	2	Bushing	-
