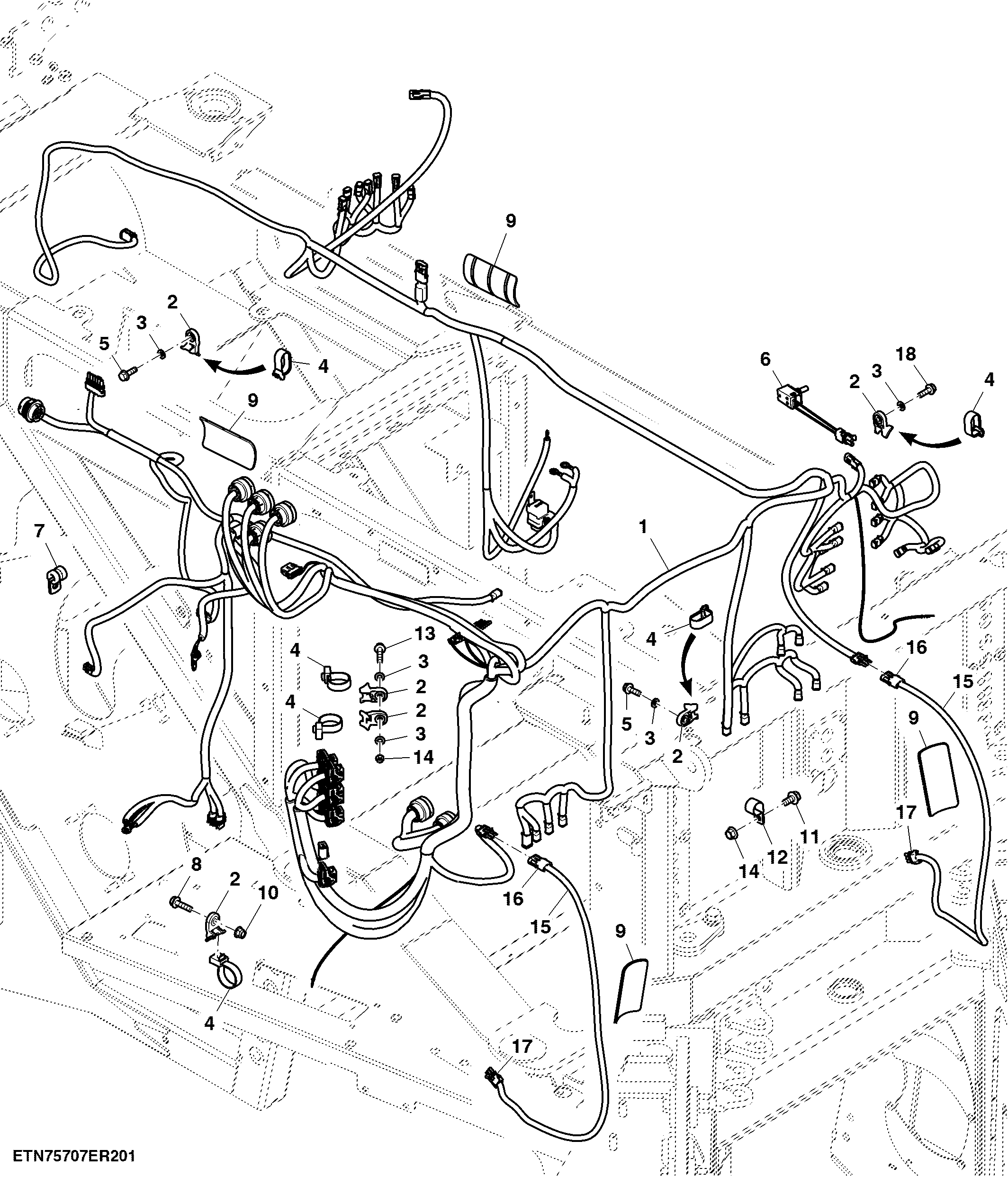

Main Frame Wiring Harness and Mountings

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11505238	1	Wiring Harness	Main Frame Wiring Harness
2	H224072	37	Clamp	-
3	24M7055	35	Washer	8.400 X 16 X 1.600 mm
4	H224073	45	Tie Band	-
5	19M7867	29	Screw	M8 X 25
6	CB11485701	1	Switch	Door Switch
7	T75276	2	Clamp	-
8	19M7868	2	Screw	M8 X 30
9	AT252685	4	Hose Guard	-
10	14M7396	2	Lock Nut	M8
11	19M7866	2	Screw	M8 X 20
12	T78787	2	Clamp	-
13	19M7798	2	Screw	M8 X 40
14	14M7298	6	Flange Nut	M8
15	CB11505223	2	Wiring Harness	Base Cutter Height Sensor Harness
15	AXT11743	2	Wiring Harness	Base Cutter Height Sensor Harness
16	R78054	2	Electrical Connector Assy	Main Frame Harness
17	RE12364	2	Electrical Connector Assy	Base Cutter Height Sensor
18	19M8323	2	Screw	M8 X 40

Main Frame Wiring Harness and Mountings
