Heating Ventilation and Air Conditioning, Cab

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	21M7206	2	Screw	M6 X 20
2	21M7378	1	Screw	M8 X 16
3	24M7251	15	Washer	6.400 X 18 X 1.600 mm
4	37M7403	17	Screw	-
5	AXE31171	1	Bracket	-
6	-	1	Part 6	ORDER AXE31171
7	CQ65343	1	Cap	-
8	DQ51037	1	Louver	-
9	DQ53239	10	Louver	-
10	CQ52036	1	Cap	-
11	CQ52037	1	Hitch	-
12	HXE44667	1	Air Intake	-
13	Z54905	1	Hose	-
14	Z55291	1	Door	-
15	Z63996	1	Hose	-
16	Z63997	1	Air Duct	-
17	H169634	4	Nut	-
18	H111705	4	Screw	-
19	R50456	2	Grommet	-
20	Z57200	1	Case	-
21	Z56122	1	Beverage Cooler	-
22	CB11475179	1	Precleaner	-
23	AXE34034	1	Hose	-
24	AXE34035	1	Hose	-
25	CQ45024	1	Conduit	-
26	Z54924	1	Conduit	-
27	CQ40284	1	Weatherstrip	-
28	Z57218	2	Boot	-
29	CQ40287	1	Weatherstrip	-
30	RE24308	1	Pressure Switch	-
31	CQ40286	1	Weatherstrip	-
32	Z64003	2	Conduit	-
33	R33259	1	O-Ring	-
34	R10093	1	O-Ring	-
35	Z59391	4	Rivet	-
36	19M7560	4	Cap Screw	M6 X 16
37	14M7165	4	Lock Nut	M6
38	AH144084	1	Switch	-
39	H97643	2	LATCH	-
40	SG01001	4	Clamp	-
41	R54477	4	Rivet	-
42	AZ43412	1	Air Filter	-
43	AZ43420	1	Frame	-
44	AZ46839	2	Hinge	-
45	CQ40059	2	Clamp	-
46	DQ72009	2	Latch	-
47	Z41861	8	RIVET	-
48	Z45760	2	SUPPORT	-
49	DQ08534	4	Clamp	-
50	AL69905	2	Air Duct	-
51	Z57224	1	Sleeve	-
52	HXE98286	1	Weatherstrip	-

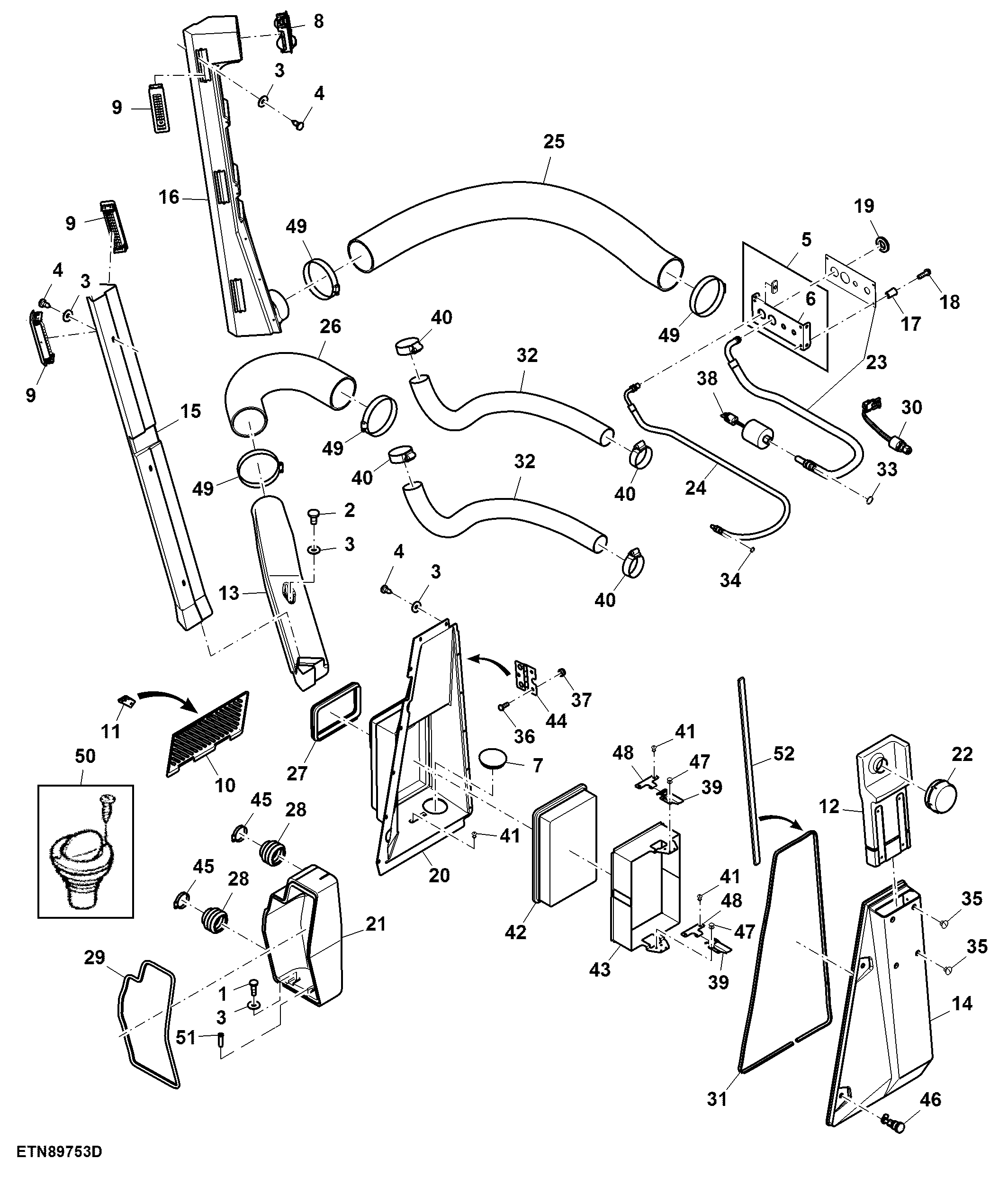

Heating Ventilation and Air Conditioning, Cab
