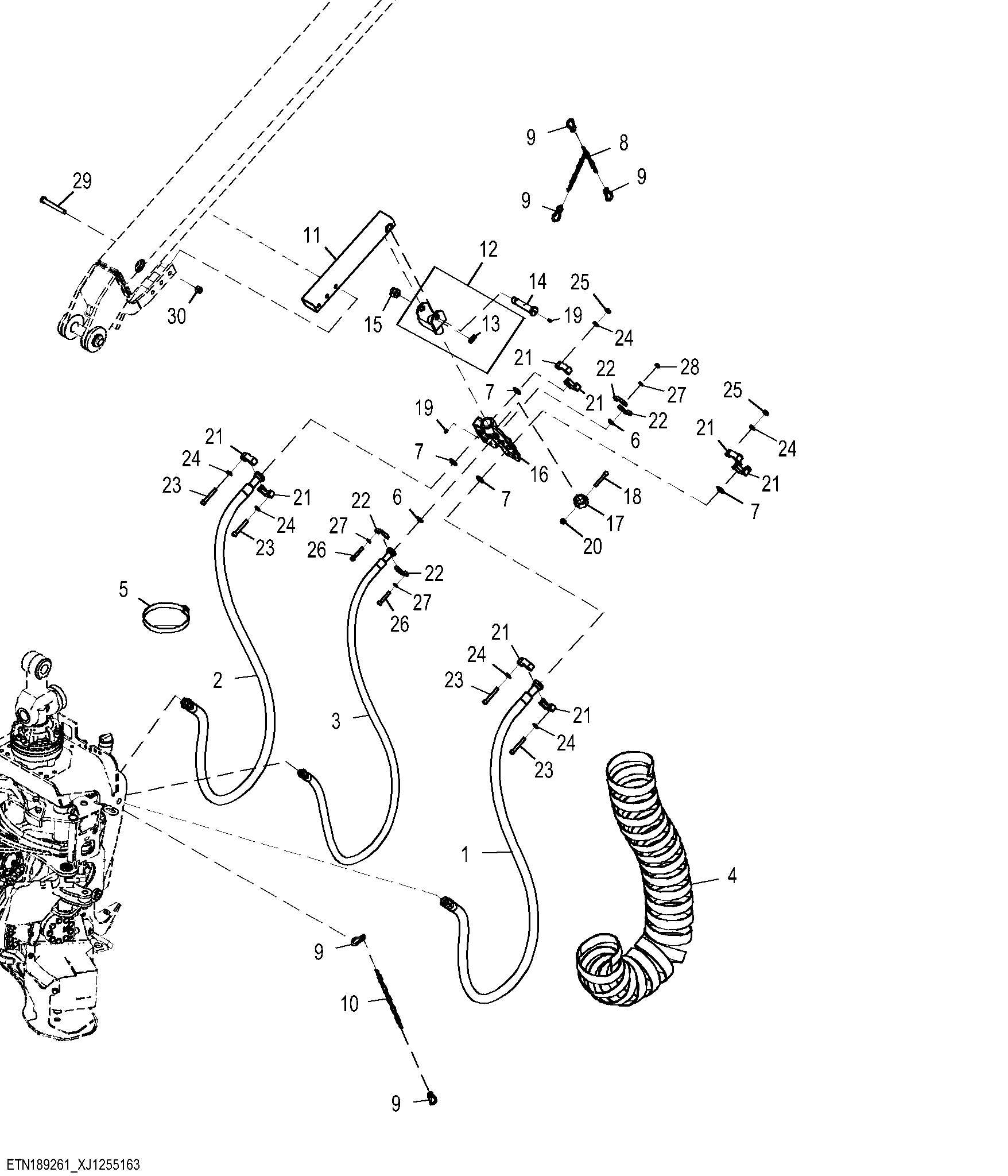

Hoses, Harvester Head, H412, Direct Hosing

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F075396	1	Hydraulic Hose	LGTH = 2700 mm, Tank Hose
2	F075395	1	Hydraulic Hose	LGTH = 2700 mm, Pressure Hose
3	F075398	1	Hydraulic Hose	LGTH = 2700 mm, Drain Hose
4	F654957	1	Hose Guard	-
5	F013024	2	Strap With Buckle	-
6	T59014	2	O-Ring	24.994 X 3.531 mm (63/64" X 0.139")
7	T78313	4	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
8	F653009	1	Chain Link	-
9	F070948	5	Shackle	-
10	F657883	1	Chain Link	LGTH = 450 mm
11	F699997	1	Tube	-
12	F699956	1	Link	-
13	F610278	1	Plate	-
14	F610058	1	Axle	-
15	F003594	1	Lock Nut	-
16	F649507	1	Bracket	-
17	F699955	1	Locking Collar	-
18	19M9505	1	Screw	M12 X 70
19	58M5574	2	Lubrication Fitting	-
20	14M7313	1	Lock Nut	M12
21	F002698	8	Half Clamp	-
22	F071411	4	Flange Fitting	-
23	F653965	8	Screw	-
24	F064437	16	Lock Washer	-
25	14M7031	8	Nut	M12
26	19M9710	4	Screw	M10 X 65
27	F064436	8	Washer	-
28	14M7614	4	Nut	M10
29	19M9607	3	Cap Screw	M16 X 130
30	14M7609	3	Lock Nut	M16

Hoses, Harvester Head, H412, Direct Hosing

Нет текстового описания
