Boom Extension Cylinder, TJ180S108, TJ180S108 DB

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F074062	1	Hydraulic Cylinder Rod	-
2	F073983	1	Hydr. Cylinder Rod Guide	-
3	F074063	1	Piston	-
4	F693431	1	Hydraulic Hose	LGTH = 2850 mm, SUB FOR F074064
5	F073980	5	Hose Clamp	SUB FOR F074039
6	F010704	3	Sleeve	-
7	F005061	2	Fitting	-
8	F005570	2	PLUG	-
9	AT122921	2	Seal	-
10	F070496	1	Bushing	-
11	22M7226	1	Set Screw	M6 X 8
12	F693429	1	Hydraulic Cylinder Barrel	-
13	F676646	5	Clamp	-
14	22M7220	3	Set Screw	M5 X 8
15	F071579	3	Ball	-
16	F071365	1	Hydraulic Cylinder	INCLUDES F072954
16	F072954	1	Seal Kit	Not Illustrated

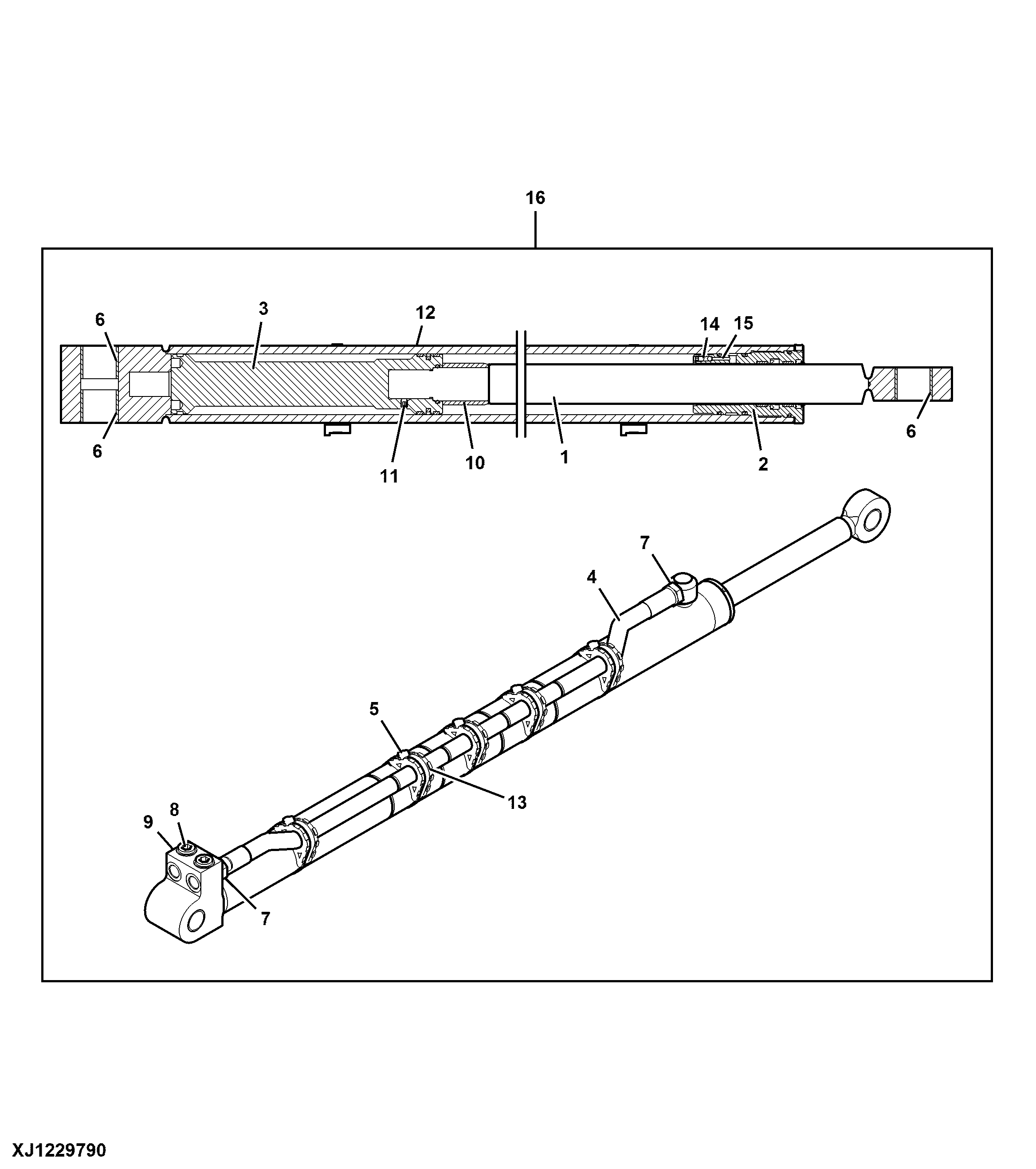

Boom Extension Cylinder, TJ180S108, TJ180S108 DB
