Slewing Cylinder, Rotating Boom Platform, CF8

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9505	48	Screw	M12 X 70
2	19M9716	16	Screw	M12 X 60
3	24M7497	2	Washer	17 X 30 X 3 mm
4	40M1855	4	Snap Ring	-
5	F005170	4	SEAL RING	-
6	F007593	4	RING	-
7	F007622	4	O-RING	NLA; ORDER T66421
8	F012723	4	BOLT	-
9	F024638	16	Sealing Washer	-
10	F030972	4	O-Ring	-
11	F039515	2	SET SCREW	-
12	F044024	8	Hydr. Cylinder Rod Guide	-
13	F044501	4	Scraper Ring	-
14	F044502	2	Bearing	-
15	F044503	1	Rack	Ungrooved
16	F054691	4	Piston	-
17	F055028	4	Seal	-
18	F073630	1	Sensor	-
19	F620914	40	Bushing	-
20	F654240	1	Rack	Grooved
21	F654269	1	Plate	-
22	F654271	1	Bracket	-
23	F674480	6	Screw	-
24	F688039	4	Shaft	-

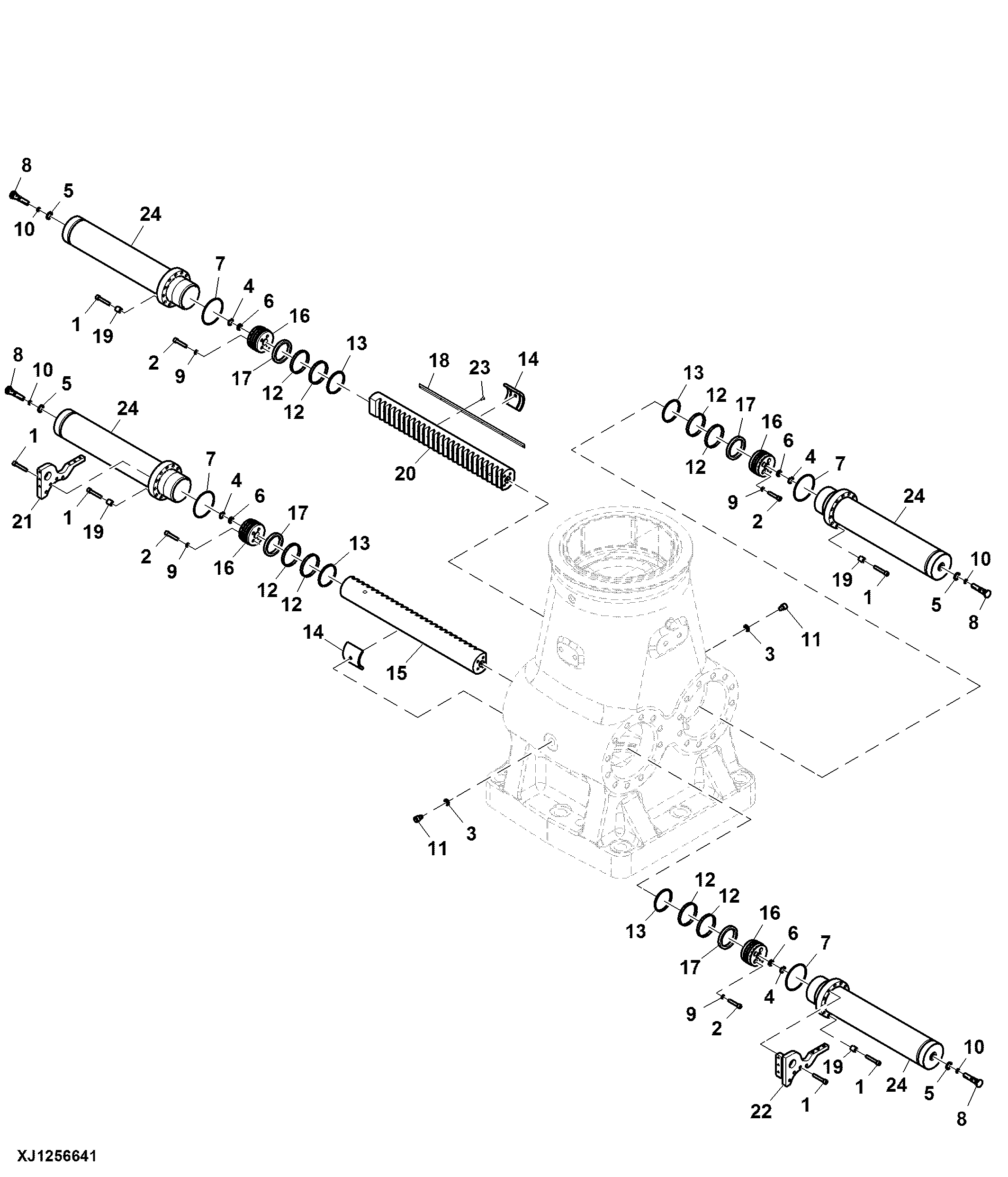

Slewing Cylinder, Rotating Boom Platform, CF8
