Открытый узел

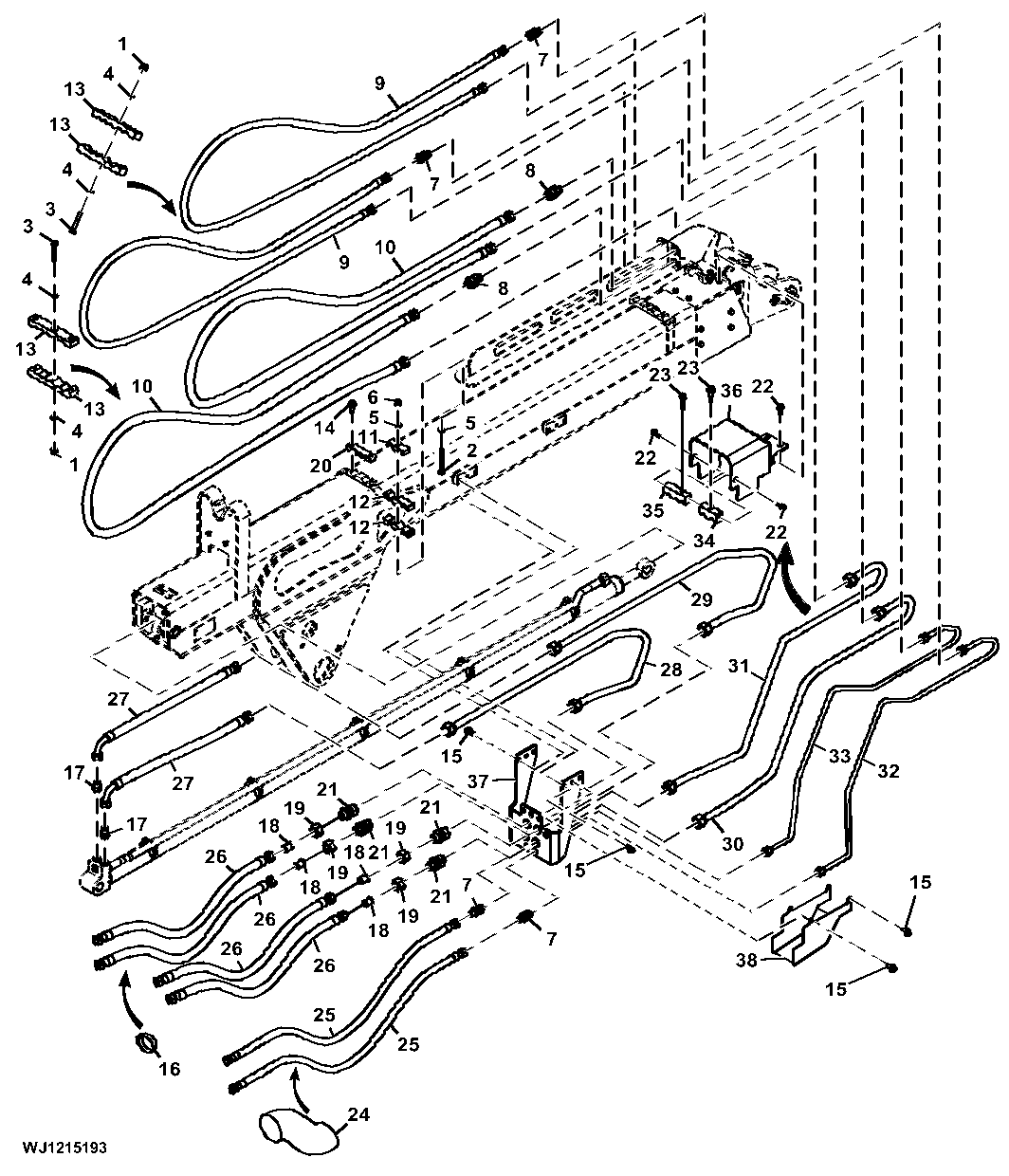

Oil Lines, Extension Boom, CF885

Oil Lines, Extension Boom, CF885

Oil Lines, Extension Boom, CF885

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Oil Lines, Extension Boom, CF885

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7596	6	Lock Nut	M8
2	19M9593	1	Cap Screw	M12 X 100
3	19M9629	6	Cap Screw	M8 X 50
4	24M7473	12	Washer	8.400 X 16 X 1.600 mm
5	24M7491	2	Washer	13 X 24 X 2.500 mm
6	F003590	1	LOCK NUT	-
7	F024602	4	Fitting	-
8	F024604	2	Fitting	-
9	F065052	2	Hydraulic Hose	LGTH = 2900 mm, To Grapple Open; To Grapple Close Fabricate
10	F065053	2	Hydraulic Hose	LGTH = 2900 mm, To Rotator left; To Rotator right
11	F620998	1	Clamp	-
12	F620999	2	Clamp	-
13	F622450	4	Clamp	-
14	19M10032	2	Screw	M12 X 35
15	19M9570	8	Screw	M12 X 25
16	F001355	1	Strap With Buckle	-
17	F005062	2	Fitting	-
18	F005081	4	Fitting	-
19	F005093	4	Sleeve Fitting	-
20	F622341	1	Clamp	-
21	F025252	4	NIPPLE	-
22	F062120	4	Screw	-
23	F062124	2	Screw	-
24	F063702	1	Hose Guard	-
25	F065049	2	Hydraulic Hose	LGTH = 1300 mm, Fabricate
26	F065050	4	Hydraulic Hose	LGTH = 1150 mm, To Grapple Open; To Grapple Close; To Boom Extension Cylinder in; and To Boom Extension Cylinder out Fabricate
27	F065051	2	Hydraulic Hose	LGTH = 750 mm, To Boom Extension Cylinder in; To Boom Extension Cylinder out Fabricate
28	F618078	1	Pipe	-
29	F618478	1	Pipe	-
30	F618479	1	Pipe	-
31	F618480	1	Pipe	-
32	F618496	1	Pipe	-
33	F618497	1	Pipe	-
34	F621010	1	Clamp	-
35	F624584	1	Clamp	-
36	F628931	1	Cover	-
37	F628930	1	Clamp	-
38	F622453	1	Cover	SUB FOR F622454
