Открытый узел

Main Boom, CF8 / CF8 IBC

Main Boom, CF8 / CF8 IBC

Main Boom, CF8 / CF8 IBC

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

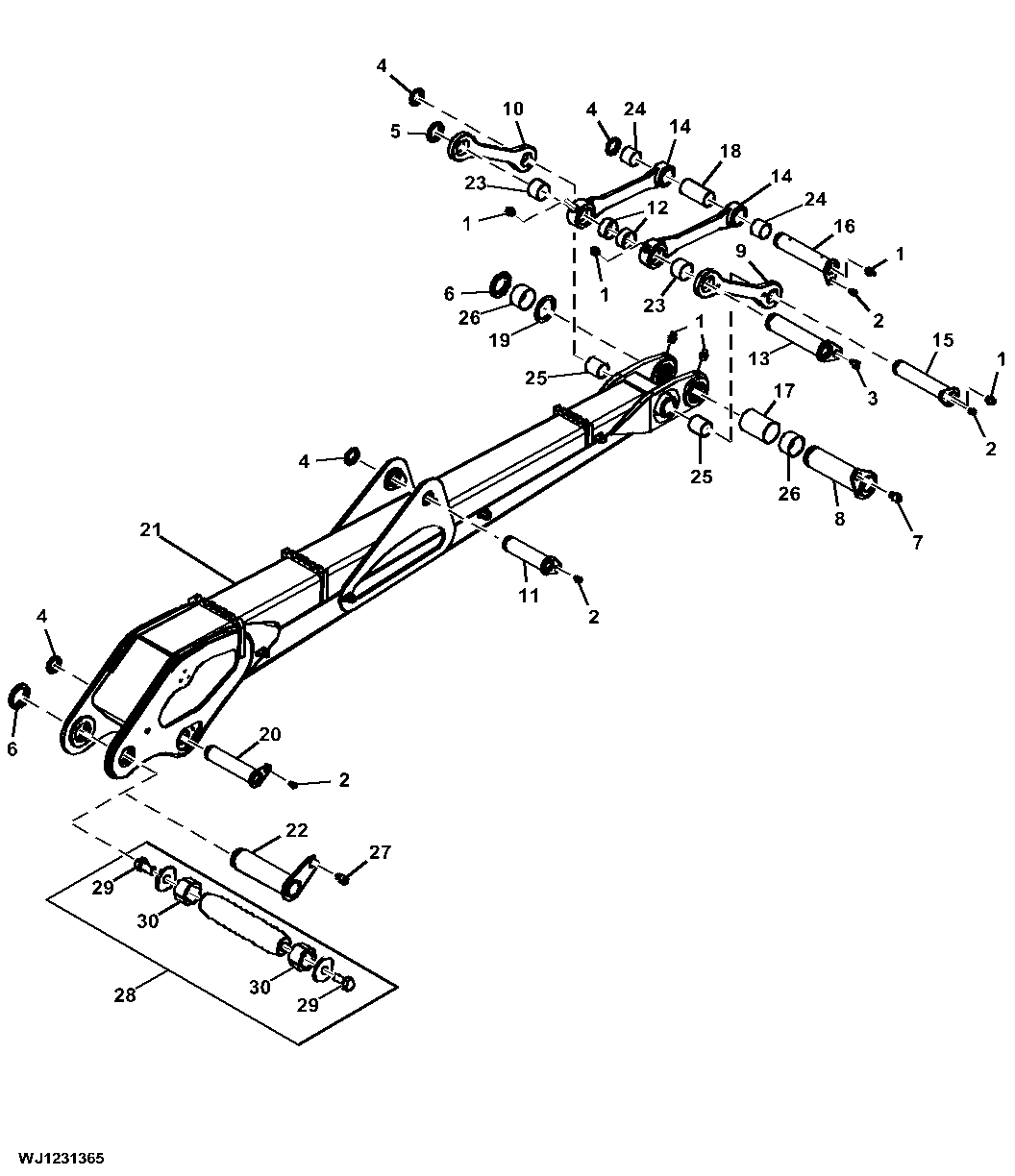

Main Boom, CF8 / CF8 IBC

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	58M7015	5	Lubrication Fitting	-
2	F023744	4	Set Screw	-
3	F036869	1	Set Screw	-
4	F037128	4	Lock Nut	-
5	F037130	1	Lock Nut	-
6	F040394	2	Lock Nut	-
7	F040396	2	SCREW	-
8	F044459	1	Pin	-
9	F617894	1	Connecting Rod	SUB FOR F622252
10	F617895	1	Connecting Rod	SUB FOR F625650
11	F621654	1	Pin Fastener	-
12	F623551	2	Bushing	-
13	F623555	1	Pin Fastener	-
14	F623558	2	Lever	INCLUDES (2) F018845 AND (2) F018870; SUB FOR F622254
15	F623571	1	Pin Fastener	-
16	F638001	1	Pin Fastener	-
17	F638005	1	Pipe	-
18	F638006	1	Pipe	-
19	F638007	1	Plate	-
20	F648219	1	Pin Fastener	-
21	F696361	1	Main Boom	INCLUDES (2) F003173 AND (2) F060810; SUB FOR F663655
21	F706538	1	Main Boom	INCLUDES (2) F003173 AND (2) F060810
22	F663959	1	Pin Fastener	Equivalent Expansion Bolt F076476, See Solution 102493, SUB FOR F620245
23	F018845	2	BEARING BUSHING	-
24	F018870	2	Bushing	-
25	F003173	2	Bearing	-
26	F060810	2	Bushing	-
27	F691820	1	Screw	-
28	F076476	1	Bolt	-
29	F070306	2	Bolt	-
30	F688637	2	Flange	-
