Components, Hydraulic Cylinder, Outer, Main Boom, CF8

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F071306	1	Seal Kit	Not Illustrated
1	F674020	1	Hydraulic Cylinder	INCLUDES F071306
2	F685961	1	Hydraulic Cylinder Rod	INCLUDES F008316
3	F685949	1	Hydraulic Cylinder Barrel	INCLUDES (2) F003173
4	F071302	1	Cylinder Head	-
5	-	1	Part 6	-
6	F008316	1	Bushing	-
7	F071863	1	Nut	-
8	F071861	1	Shim	-
9	F071864	1	Screw	-
10	58M7015	2	Lubrication Fitting	-
11	22M7194	1	Set Screw	M6 X 8
12	F003173	2	Bearing	-
13	F071862	1	Ball	-
14	F071867	1	Ball	-
15	F685964	2	Lubrication Fitting	-
16	F071967	1	Elbow Fitting	-

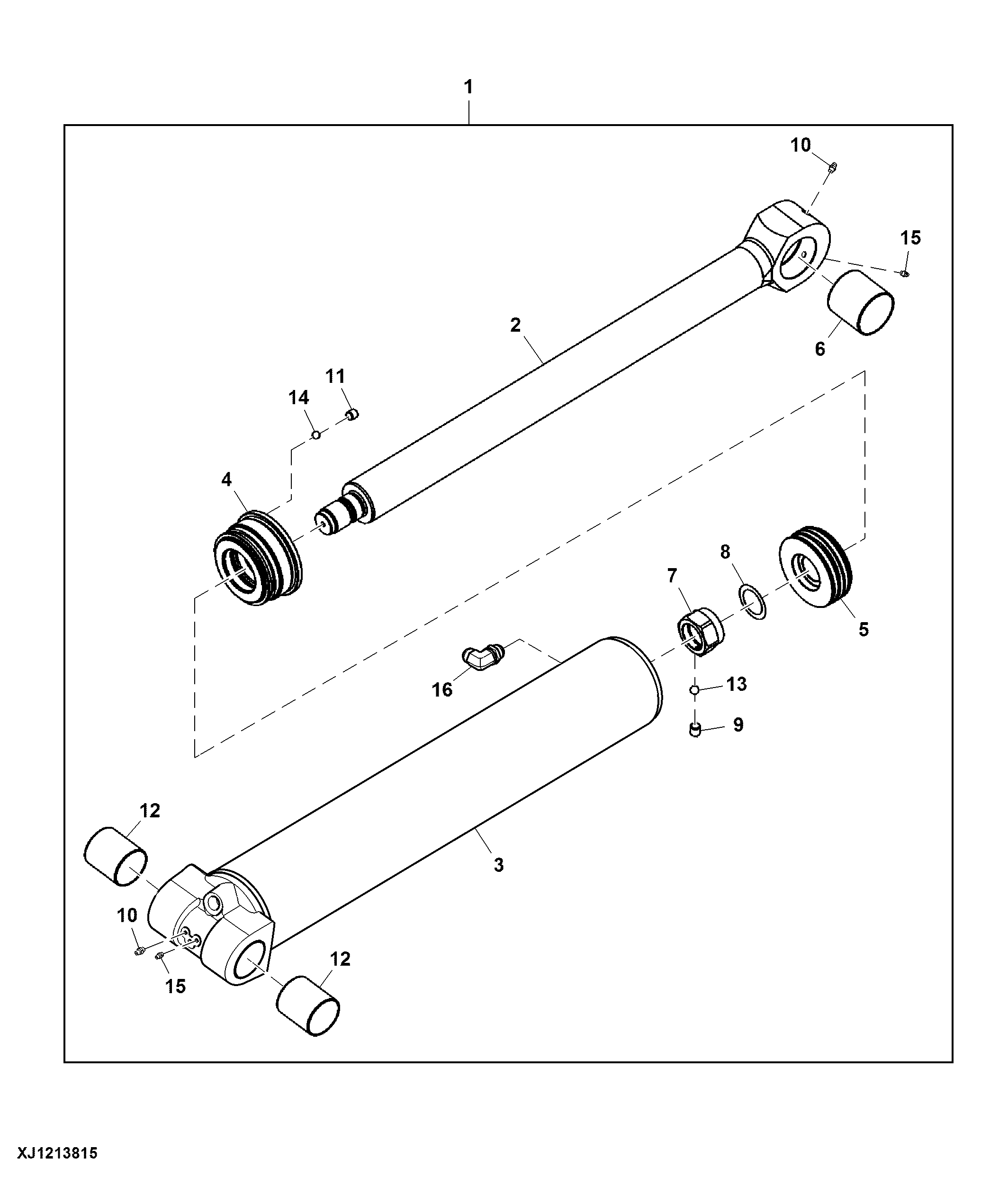

Components, Hydraulic Cylinder, Outer, Main Boom, CF8
