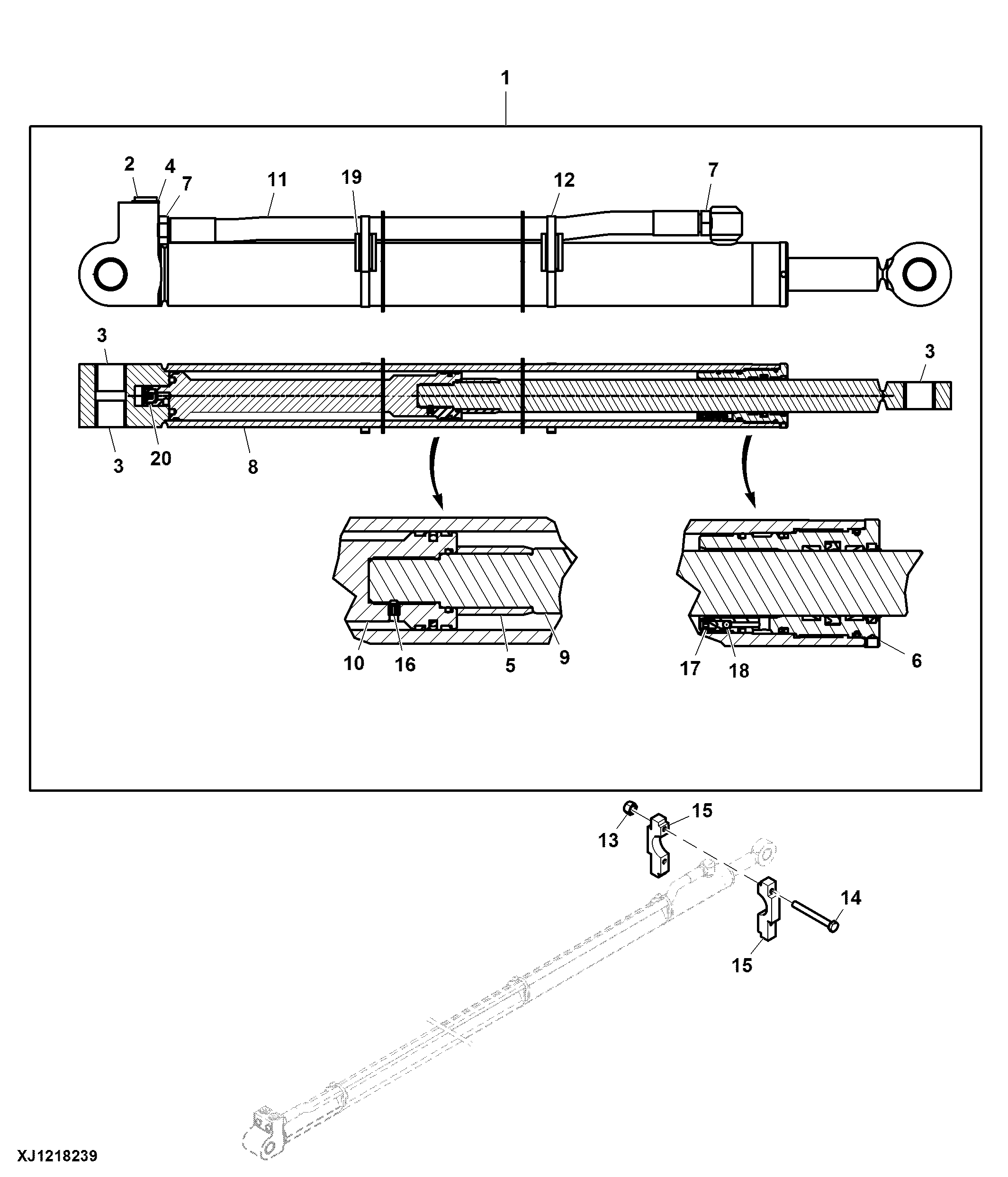

Components, Hydraulic Cylinder, Extension Boom, CF885

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F072954	1	Seal Kit	-
1	F073979	1	Repair Kit	-
1	F076708	1	Hydraulic Cylinder	-
2	F005570	2	PLUG	-
3	F010704	3	Sleeve	-
4	F018776	1	CHECK VALVE	-
5	F070496	1	Bushing	-
6	F073983	1	Hydr. Cylinder Rod Guide	-
7	F673006	2	Hydraulic Component	-
8	F675270	1	Hydraulic Cylinder Barrel	-
9	F675271	1	Hydraulic Cylinder Rod	-
10	F675272	1	Piston	-
11	F675274	1	Hydraulic Hose	-
12	F675275	5	Hose Clamp	-
13	14M7610	2	Lock Nut	M10
14	19M9592	2	Cap Screw	M10 X 90
15	F671330	2	Support	-
16	22M7187	1	Set Screw	M6 X 10
17	22M7220	3	Set Screw	M5 X 8
18	F071579	3	Ball	-
19	F073980	5	Hose Clamp	-
20	F074134	1	Check Valve	-

Components, Hydraulic Cylinder, Extension Boom, CF885
