Oil Lines, Main Boom, CF772S IBC/ CF785S IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9600	1	Cap Screw	M12 X 55
2	19M9604	2	Cap Screw	M12 X 80
3	19M9959	4	Screw	M8 X 50
4	19M9692	6	Cap Screw	M12 X 45
5	F004328	9	Spring Washer	-
6	F071845	1	Adapter Fitting	SUB FOR F005063
7	F005085	8	Fitting	-
8	F005086	6	Fitting	-
9	F686836	1	Pipe	To Grapple Open, SUB FOR F621667
10	F020756	1	ELBOW NIPPLE	-
11	F023569	2	Fitting	-
12	F044743	1	Hydraulic Hose	LGTH = 1420 mm, To Luffing Boom Near
13	F060458	1	Hydraulic Hose	LGTH = 451 mm, To Luffing Boom Farr, SUB FOR F062279
14	F621669	2	Pipe	To Rotator Left and Grapple Close
15	F622186	1	Pipe	To Rotator Right
16	F622190	2	Pipe	To Boom Extension
17	F622796	2	Clamp	-
18	F624247	1	Clamp	-
19	F625275	2	Clamp	-
20	F625276	6	Clamp	-
21	F691960	1	Holder	SUB FOR F629737 OR F632924
22	F646735	1	Pipe	SUB FOR F654979
23	F646735	1	Pipe	SUB FOR F654797
24	F674935	3	Clamp	-

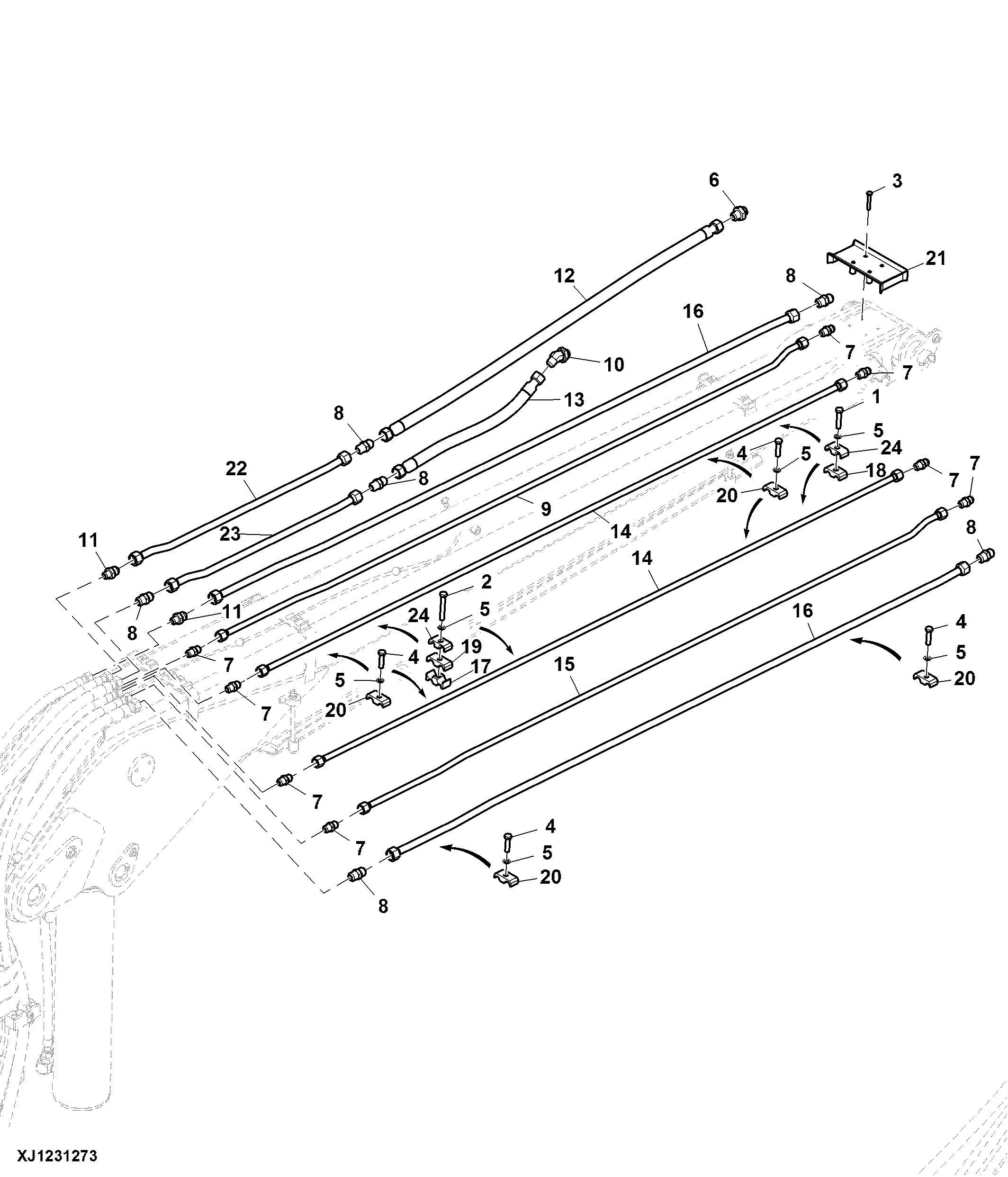

Oil Lines, Main Boom, CF772S IBC/ CF785S IBC

Нет текстового описания
