Oil Lines, Main Boom, CF772S / CF785S / CF7S

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9603	2	Cap Screw	M12 X 70
2	19M9629	4	Cap Screw	M8 X 50
3	19M9692	7	Cap Screw	M12 X 45
4	F004328	9	Spring Washer	SUB FOR F003347
5	F005063	1	NIPPLE	-
6	F005085	8	Fitting	-
7	F005086	6	Fitting	-
8	F007709	4	Lock Washer	-
9	F010863	1	Hydraulic Hose	LGTH = 1400 mm, To Luffing Boom Near
10	F020756	1	ELBOW NIPPLE	-
11	F023569	2	Fitting	-
12	F062279	1	Hydraulic Hose	LGTH = 451 mm
12	F060458	1	Hydraulic Hose	LGTH = 451 mm, To Luffing Boom Far
13	F686836	1	Pipe	To Grapple Open
13	F621667	1	Pipe	NLA; ORDER F686836
14	F621669	2	Pipe	To Rotator Left and Grapple Close
15	F622186	1	Pipe	To Rotator Right
16	F622190	2	Pipe	To Boom Extension
17	F622796	2	Clamp	SUB FOR F625079
18	F624247	1	Clamp	-
19	F625275	2	Clamp	-
20	F625276	6	Clamp	-
21	F629737	1	Holder	CF772S / CF785S, NLA; ORDER F691960
21	F691960	1	Holder	CF772S / CF785S
21	F632924	1	Holder	CF710S / CF711S
22	F646735	1	Pipe	-
23	F654797	1	Pipe	-
23	F646735	1	Pipe	-
24	F071520	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE

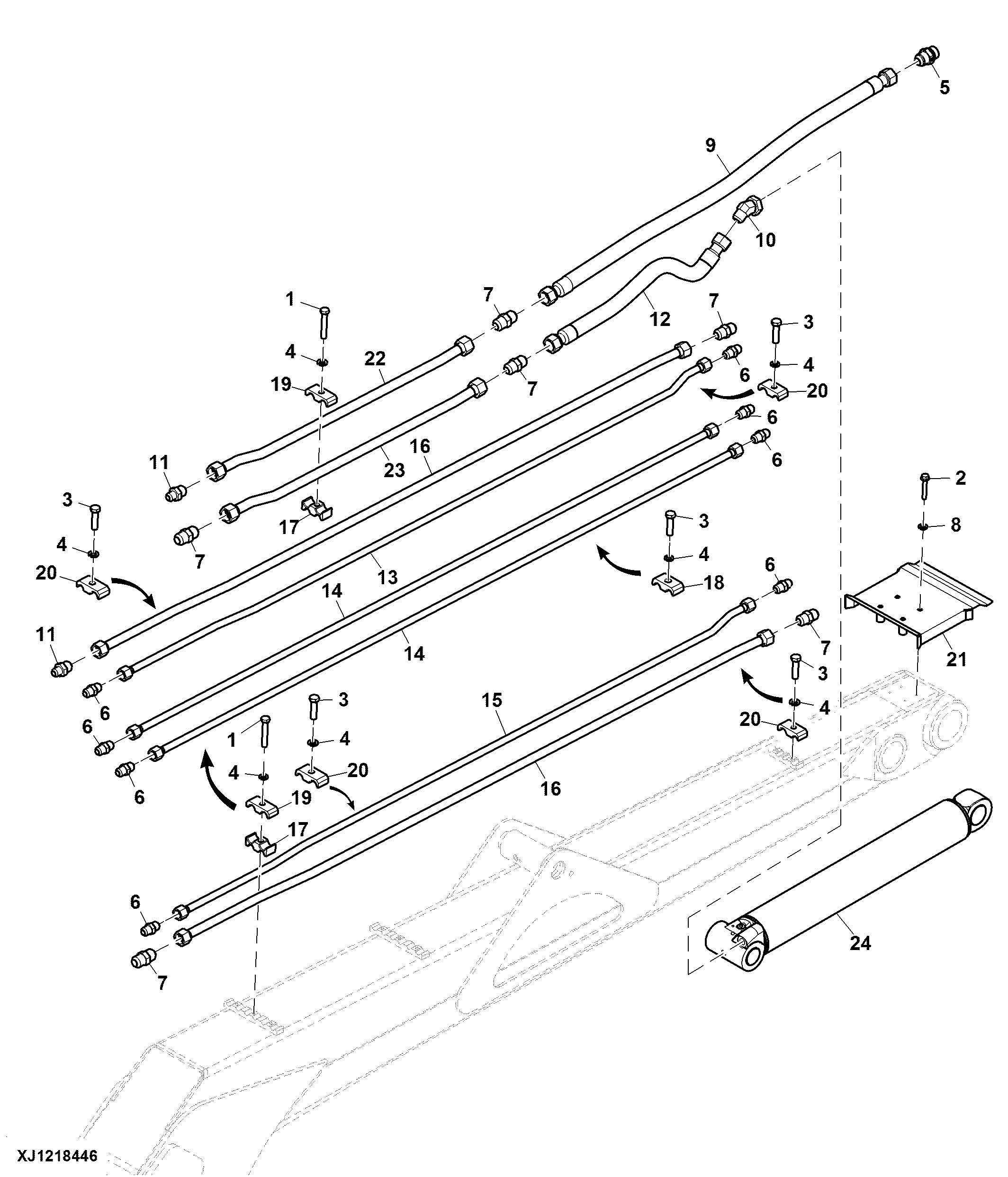

Oil Lines, Main Boom, CF772S / CF785S / CF7S

Нет текстового описания
