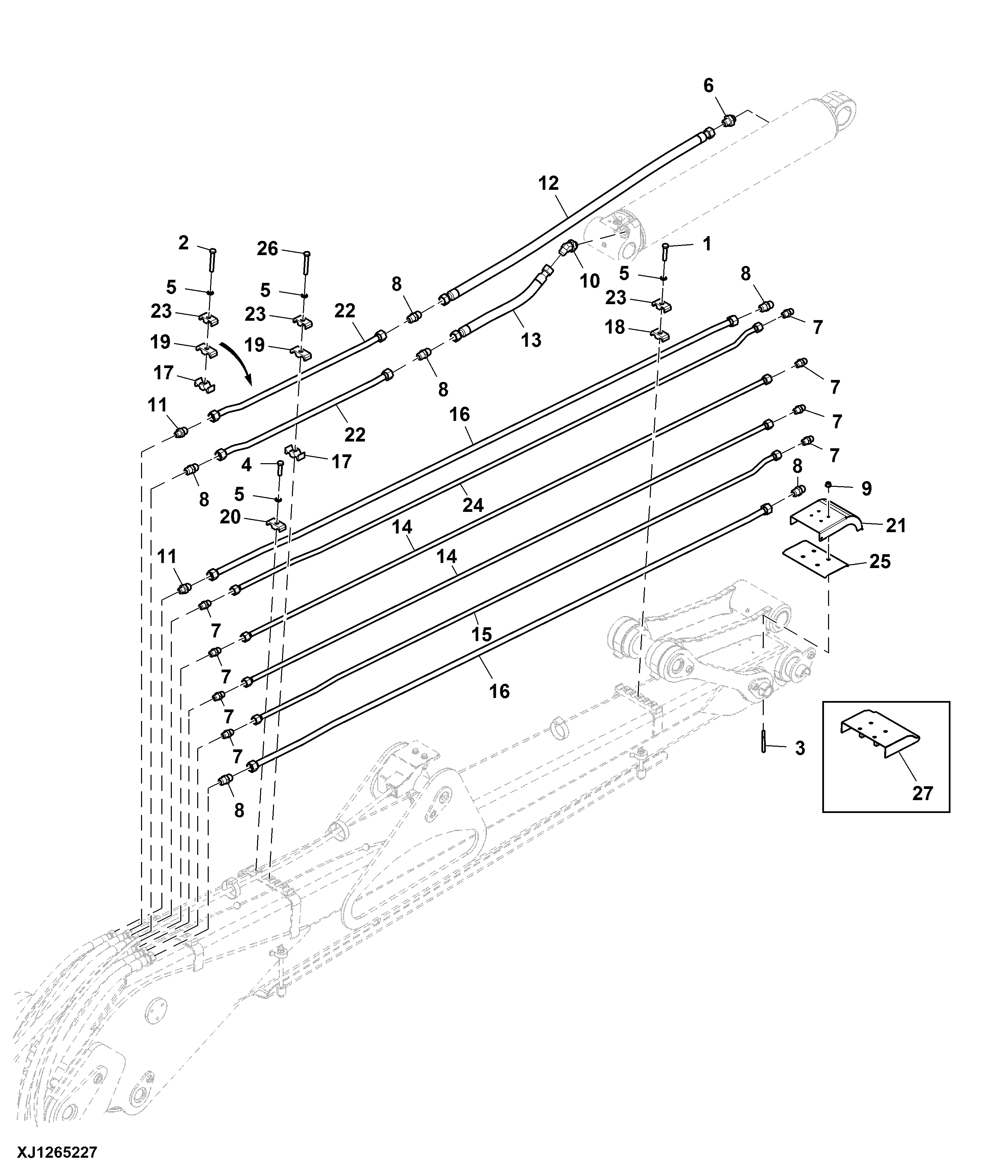

Oil Lines, Main Boom, CF710S IBC/ CF711S IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9600	1	Cap Screw	M12 X 55
2	19M9604	1	Cap Screw	M12 X 80
3	42M7135	4	Stud	SUB FOR 19M9692
4	19M9692	6	Cap Screw	M12 X 45
5	F004328	9	Spring Washer	-
6	F071845	1	Adapter Fitting	SUB FOR F005063
7	F005085	8	Fitting	-
8	F005086	6	Fitting	-
9	14M7601	4	Flange Nut	M8, SUB FOR F007709
10	F020756	1	ELBOW NIPPLE	-
11	F023569	2	Fitting	-
12	F044743	1	Hydraulic Hose	LGTH = 1420 mm, To Luffing Boom Near Fabricate
13	F060458	1	Hydraulic Hose	LGTH = 450 mm, To Luffing Boom Far Fabricate
14	F621669	2	Pipe	To Rotator Left and Grapple Close
15	F622186	1	Pipe	To Rotator Right
16	F622190	2	Pipe	To Boom Extension
17	F622796	2	Clamp	-
18	F624247	1	Clamp	-
19	F625275	2	Clamp	-
20	F625276	6	Clamp	-
21	F698282	1	Bracket	-
22	F646735	2	Pipe	-
23	F674935	3	Clamp	-
24	F686836	1	Pipe	To Grapple Open
25	F683291	1	Bracket	-
26	19M9604	1	Cap Screw	M12 X 80, SUB FOR 19M8122
27	F683335	1	Bracket	SUB FOR F632924

Oil Lines, Main Boom, CF710S IBC/ CF711S IBC
