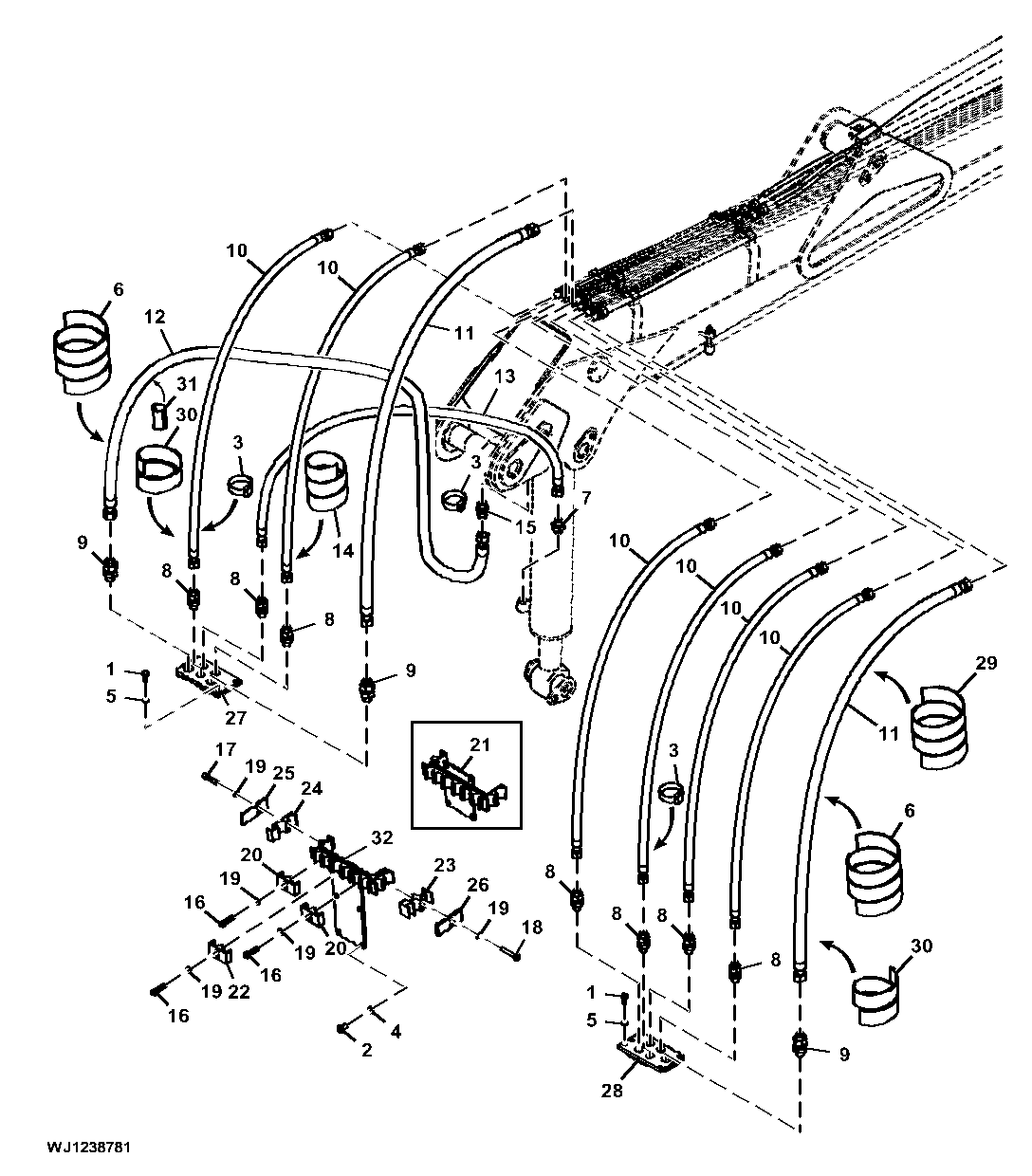

Hoses, Oil Line, Boom Pillar, CF7 / CF7 IBC / CF7S / CF7S IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9639	6	Cap Screw	M10 X 25
2	19M9646	4	Cap Screw	M12 X 20
3	F001355	7	Strap With Buckle	-
4	F002805	4	Lock Washer	-
5	F005551	6	Lock Washer	-
6	F011101	2	Hose Guard	-
7	F012507	1	Fitting	-
8	F024602	7	Fitting	-
9	F024604	3	Fitting	-
10	F040539	6	Hydraulic Hose	LGTH = 3101 mm, Fabricate
11	F040540	2	Hydraulic Hose	LGTH = 3101 mm, Fabricate
12	F040541	1	Hydraulic Hose	LGTH = 4201 mm, Fabricate
12	F694343	1	Hydraulic Hose	LGTH = 4200 mm, ALSO ORDER F694148
13	F040542	1	Hydraulic Hose	LGTH = 4201 mm, Fabricate
14	F046350	2	Hose Guard	-
15	F071845	1	Adapter Fitting	-
16	19M9707	6	Screw	M10 X 40
17	19M9708	2	Screw	M10 X 45
18	19M9709	2	Screw	M10 X 60
19	F003346	10	SPRING WASHER	-
20	F634257	2	Hose Clamp	-
21	F636459	1	Hose Clamp	-
22	F636568	1	Hose Clamp	-
23	F674255	1	Hose Clamp	-
24	F674940	1	Hose Clamp	-
25	F674941	1	Plate	-
26	F674946	1	Plate	-
27	F645067	1	Bracket	-
28	F645068	1	Bracket	-
29	F033928	1	Hose Guard	-
30	F046352	2	Hose Guard	-
31	F694148	1	Bushing	-
32	F693929	1	Hose Clamp	-

Hoses, Oil Line, Boom Pillar, CF7 / CF7 IBC / CF7S / CF7S IBC
