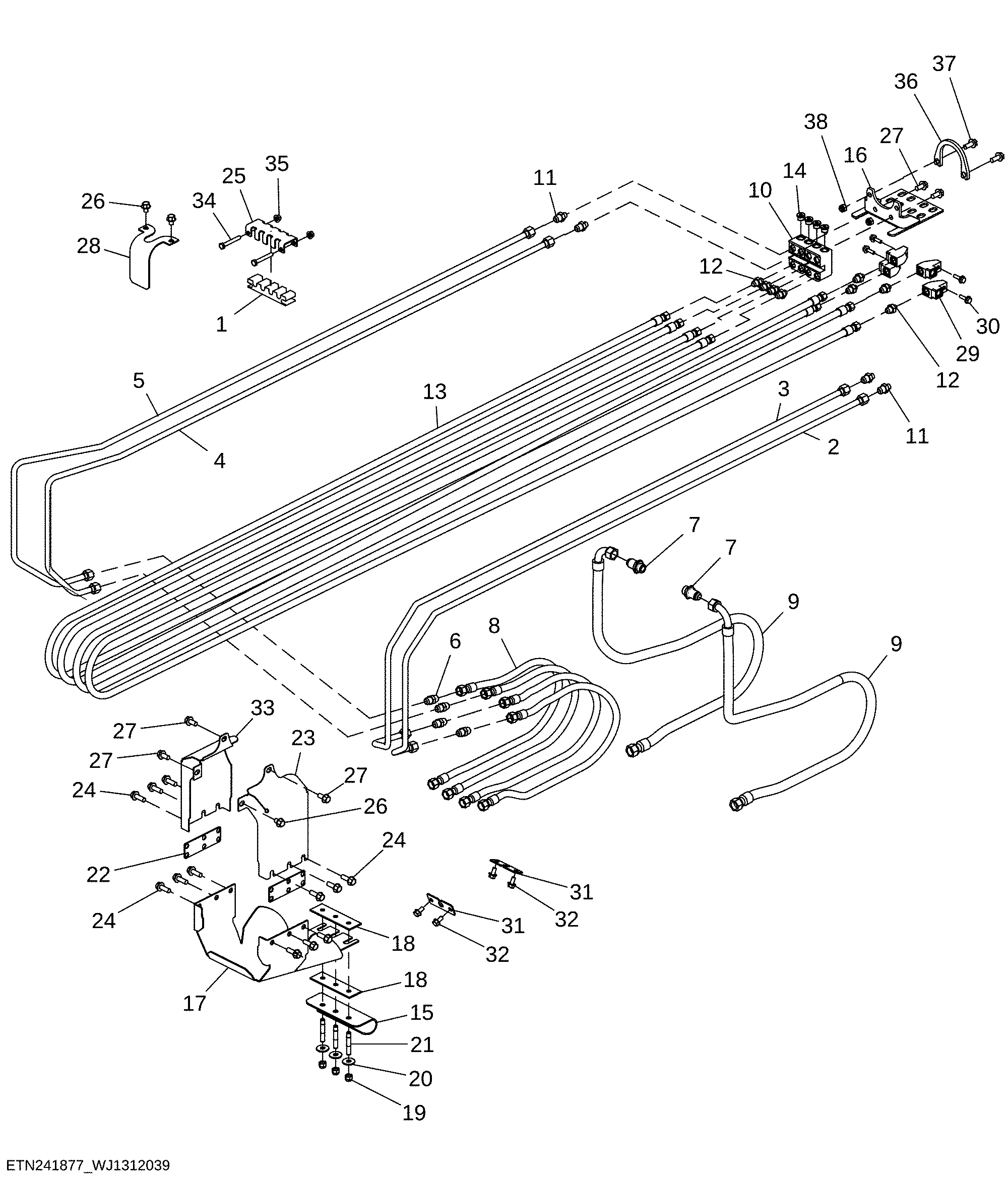

Oil Lines, XI-Extension Boom

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F691766	1	Clamp	-
2	F706972	1	Pipe	-
3	F706973	1	Pipe	-
4	F706971	1	Pipe	-
5	F706975	1	Pipe	-
6	F005085	4	Fitting	-
7	F616290	2	Fitting	-
8	F694192	4	Hydraulic Hose	LGTH = 1095 mm
9	F694187	2	Hydraulic Hose	LGTH = 1700 mm
10	F706264	2	Adapter Fitting	-
11	PMH1613	4	Adapter Fitting	-
12	F073354	8	Fitting	-
13	F714859	4	Hydraulic Hose	LGTH = 5820 mm
14	15M7025	4	Drain Plug	-
15	F692839	1	Plate	-
16	F692808	1	Bracket	-
17	F692925	1	Plate	-
18	F693055	2	Plate	-
19	14M7725	3	Lock Nut	M12
20	24M7493	3	Washer	13 X 37 X 3 mm
21	42M7025	3	Stud	-
22	F693219	2	Plate	-
23	F706986	1	Plate	-
24	19M10032	12	Screw	M12 X 35
25	F693100	1	Plate	-
26	19M9449	3	Screw	M12 X 16
27	19M9570	5	Screw	M12 X 25
28	F706948	1	Plate	-
29	F714818	4	Hydraulic Component	-
30	F062120	4	Screw	-
31	F692458	2	Plate	-
32	19M9448	4	Screw	M10 X 20
33	F706970	1	Plate	-
34	19M7328	2	Cap Screw	M10 X 70
35	14M7602	2	Flange Nut	M10
36	F706946	1	Plate	-
37	19M9571	2	Screw	M12 X 30
38	F003590	2	LOCK NUT	-
