Открытый узел

First, Extension Boom, CF711S

First, Extension Boom, CF711S

First, Extension Boom, CF711S

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

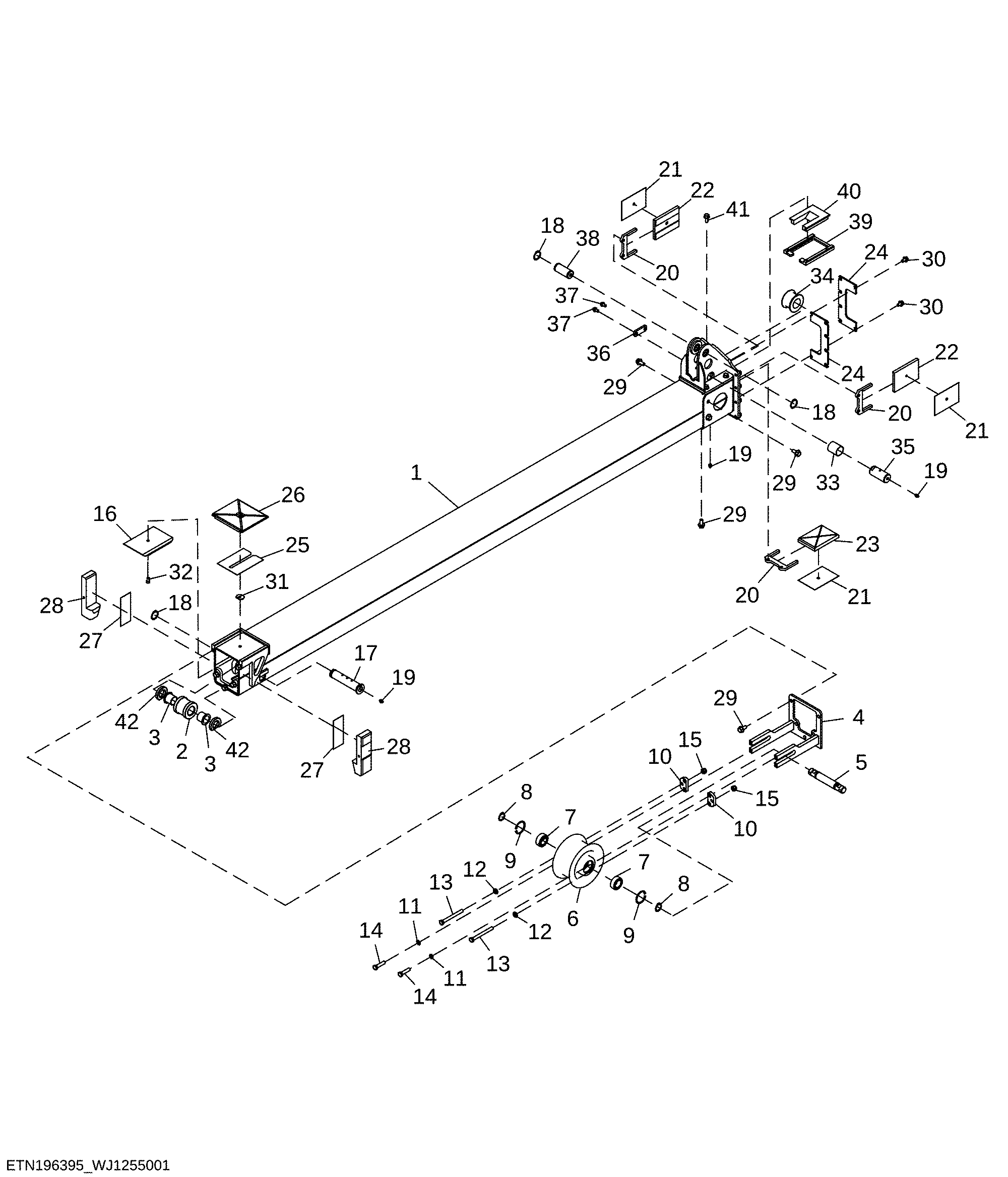

First, Extension Boom, CF711S

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F712007	1	Extension	-
2	F633446	1	Roll	-
3	F043119	2	Bearing	-
4	F699571	1	Lug	-
5	F633210	1	Axle	-
6	F696783	1	Roll	NLA; ORDER F721064
6	F721064	1	Roll	-
7	F066918	2	Ball Bearing	-
8	40M7098	2	Snap Ring	-
9	40M1866	2	Snap Ring	-
10	F699584	2	Plate	-
11	F002805	4	Lock Washer	-
12	24M7491	2	Washer	13 X 24 X 2.500 mm
13	19M7914	2	Cap Screw	M12 X 120
14	19M9651	4	Cap Screw	M12 X 50
15	F003590	2	LOCK NUT	-
16	F693161	1	Plate	-
17	F699728	1	Pin Fastener	-
18	40M7345	3	Snap Ring	-
19	58M5575	3	Lubrication Fitting	-
20	F720862	3	Bearing Housing W/O Bearing	-
21	F626073	3	Shim	TK = 0.5 mm
22	F646179	2	Runner	-
23	F646180	1	Bearing	-
24	F720141	2	Cover	-
25	F633829	1	Shim	TK = 0.5 mm
26	F693084	1	Runner	-
27	F690132	2	Shim	TK = 0.5 mm
28	F694305	2	Runner	NLA; ORDER F724421
28	F724421	2	Runner	-
29	19M9570	11	Screw	M12 X 25
30	19M10358	10	Screw	M10 X 16
31	F691813	1	Nut	-
32	19M9736	1	Screw	M8 X 16
33	F024718	1	Bearing	-
34	F036901	1	Roll	-
35	F691848	1	Pin Fastener	-
36	F720145	1	Lock Plate	-
37	19M9567	2	Screw	M8 X 16
38	F645280	1	Pin	-
39	F720147	1	Bearing Housing W/O Bearing	-
40	F694667	1	Runner	-
41	19M10261	4	Screw	M10 X 25
42	F704816	2	Spacer	-
