Открытый узел

First, Extension Boom, CF710S / CF710S IBC

First, Extension Boom, CF710S / CF710S IBC

First, Extension Boom, CF710S / CF710S IBC

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

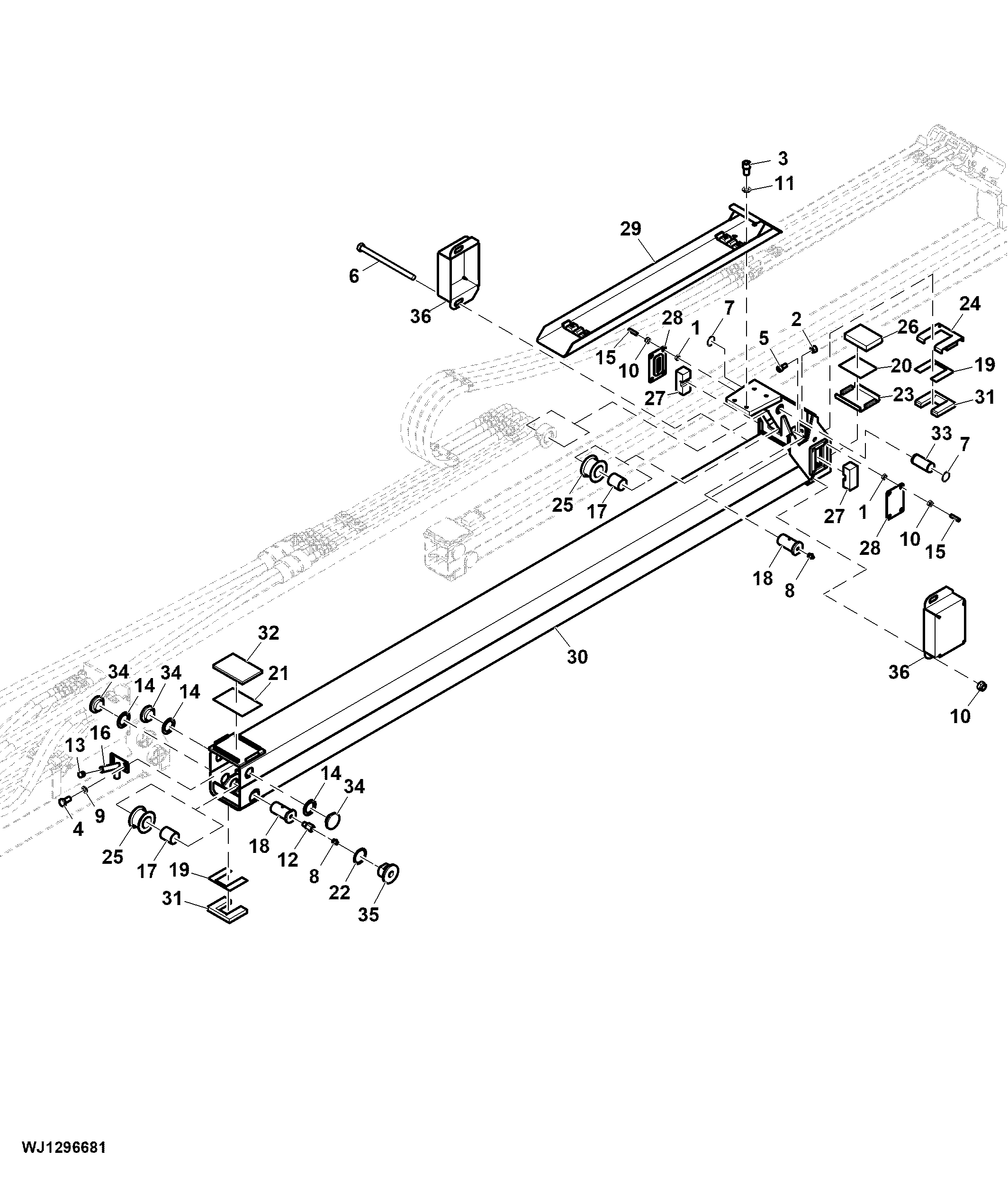

First, Extension Boom, CF710S / CF710S IBC

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M5381	8	Nut	M12
2	14M7327	1	Lock Nut	M8
3	19M8443	4	Screw	M12 X 20
4	19M9638	2	Cap Screw	M10 X 20
5	19M9736	1	Screw	M8 X 16
6	19M9765	2	Cap Screw	M12 X 180
7	40M7345	2	Snap Ring	-
8	58M7015	2	Lubrication Fitting	-
9	F003346	2	SPRING WASHER	-
10	F003590	10	LOCK NUT	-
11	F004328	4	Spring Washer	-
12	F007597	1	Sleeve	-
13	F007598	1	Plug	-
14	F007605	3	Shim	TK = 0.5 mm
15	F013161	8	Set Screw	-
16	F015845	1	Lubricator	-
17	F024718	2	Bearing	-
18	F036891	2	Pin Fastener	-
19	F036895	2	Shim	TK = 0.7 mm
20	F036896	1	Shim	TK = 0.7 mm
21	F036897	1	Shim	TK = 0.5 mm
22	F036898	1	Shim	TK = 0.5 mm
23	F036899	1	Housing	-
24	F036900	1	Housing	-
25	F036901	2	Roll	-
26	F036906	1	Bearing	-
27	F634028	2	Bearing	-
28	F634124	2	Support	-
29	F636602	1	Bracket	-
30	F642756	1	Extension	-
31	F643565	2	Bearing	-
32	F643566	1	Isolator	-
33	F645280	1	Pin	-
34	F645830	3	Bushing	-
35	F645831	1	Bearing	-
36	F704789	2	Cover	-
