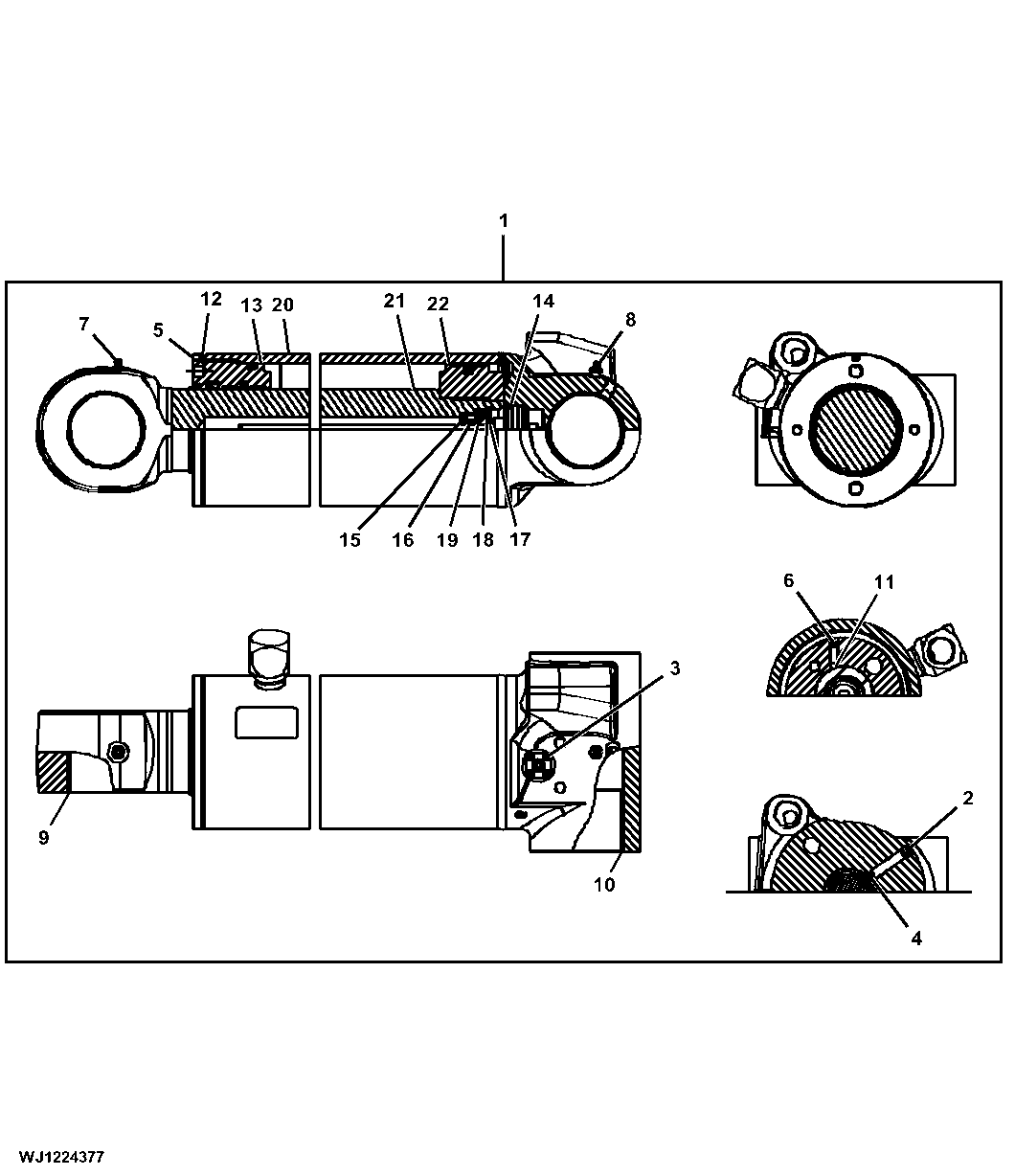

Components, Cylinder, Main Boom, CF7 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F073914	1	Seal Kit	Not Illustrated
1	F675991	1	Hydraulic Cylinder	INCLUDES F073914
2	15M6457	1	Drain Plug	-
3	19M8869	4	Screw	M4 X 8
4	22M7182	1	Set Screw	M4 X 6
5	22M7194	1	Set Screw	M6 X 8
6	22M7230	1	Set Screw	M8 X 20
7	58M5575	1	Lubrication Fitting	-
8	58M7015	1	Lubrication Fitting	-
9	F003173	1	Bearing	-
10	F018870	2	Bushing	-
11	F071862	1	Ball	-
12	F071867	1	Ball	-
13	F073912	1	Hydr. Cylinder Rod Guide	-
14	F676541	1	Sensor	-
15	F687613	1	Spacer	-
16	F687614	1	Magnet	-
17	F687615	1	Snap Ring	-
18	F687619	1	Spring Washer	-
19	F687620	1	Spacer	-
20	F689033	1	Hydraulic Cylinder Barrel	-
21	F689034	1	Rod	-
22	F690497	1	Hydraulic Cylinder Rod	-

Components, Cylinder, Main Boom, CF7 IBC
