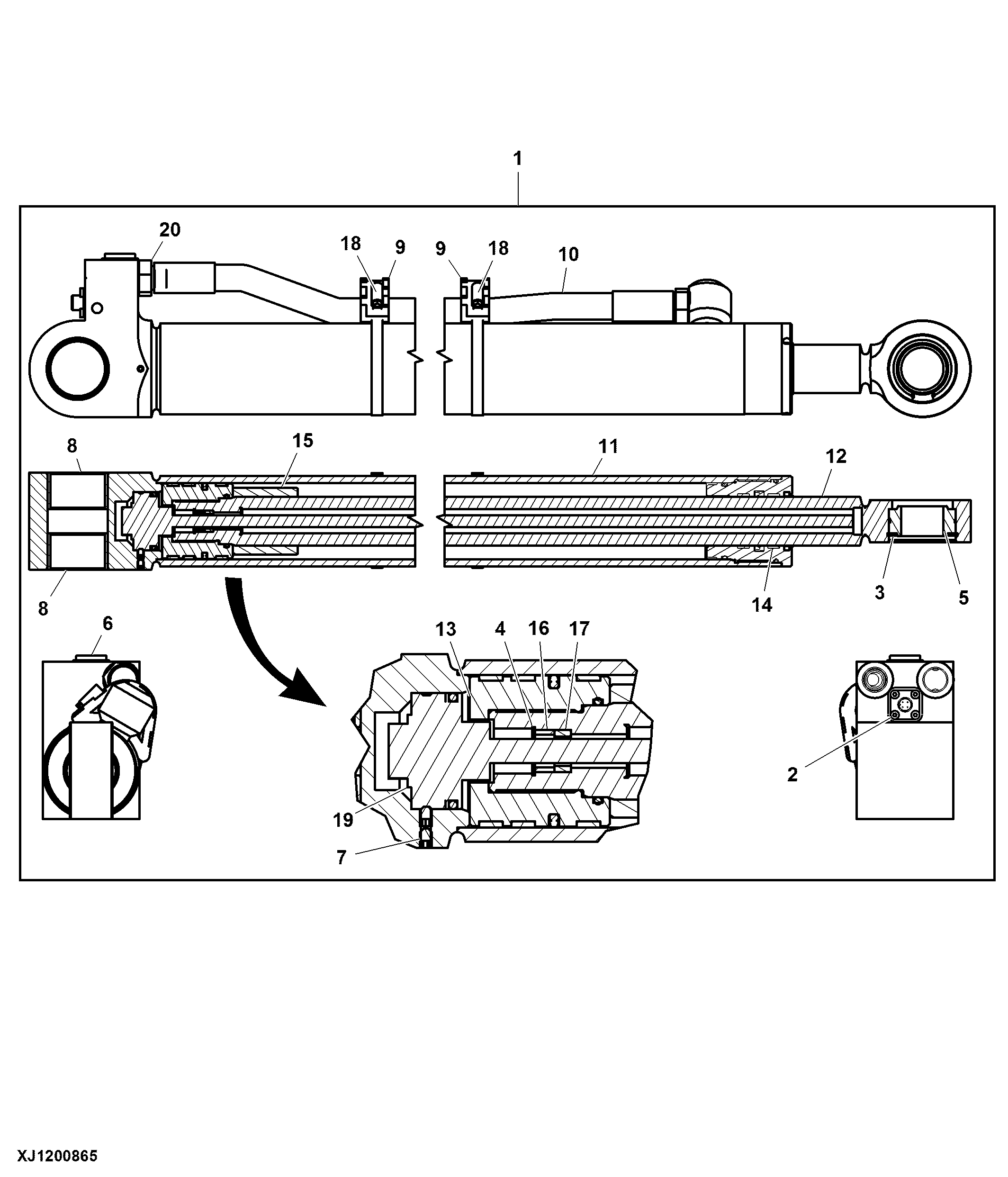

Components, Cylinder, Extension Boom, CF785 IBC / CF785S IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F676648	1	Seal Kit	Not Illustrated
1	F676351	1	Hydraulic Cylinder	INCLUDES F676648
2	19M10466	4	Socket Head Screw	M4 X 6
3	40M7305	1	Snap Ring	-
4	F003373	1	Snap Ring	-
5	F003820	1	SPHERICAL BEARING	-
6	F005570	1	PLUG	-
7	F013171	2	Set Screw	-
8	F018020	2	Fitting	-
9	F073980	3	Hose Clamp	-
10	F074128	1	Hydraulic Hose	LGTH = 1390 mm, Fabricate
11	F676639	1	Hydraulic Cylinder Barrel	-
12	F676640	1	Hydraulic Cylinder Rod	-
13	F676641	1	Piston	-
14	F676642	1	Hydr. Cylinder Rod Guide	-
15	F676643	1	Bushing	-
16	F676644	1	Magnet	-
17	F676645	1	Bushing	-
18	F676646	3	Clamp	-
19	F676647	1	Sensor	-
20	X10F42EDMXS	2	Adapter Fitting	-

Components, Cylinder, Extension Boom, CF785 IBC / CF785S IBC
