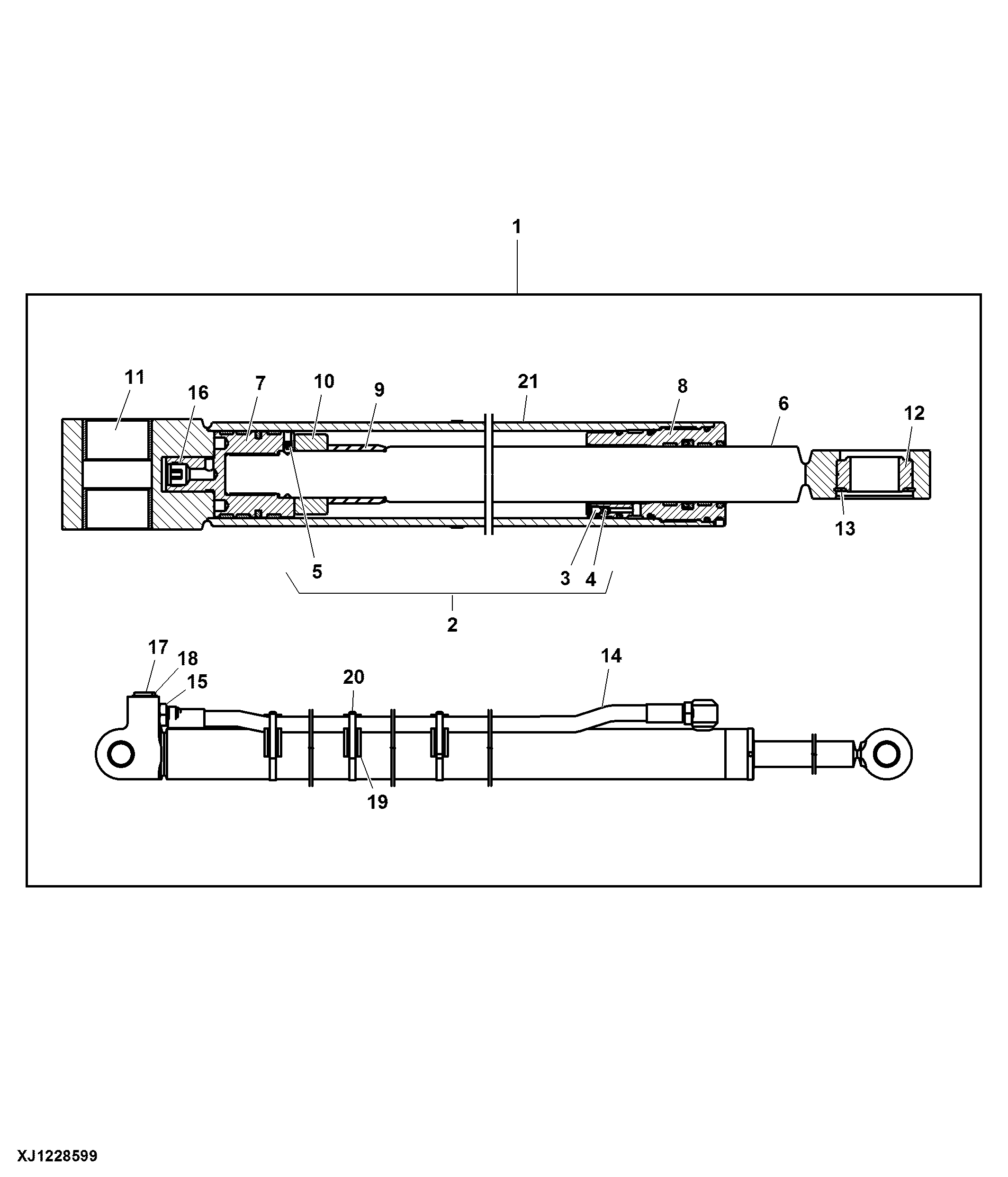

Components, Cylinder, Extension Boom, CF785/ CF785S

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F073104	1	Seal Kit	Not Illustrated
1	F071488	1	Hydraulic Cylinder	INCLUDES F073104
2	F074133	1	Repair Kit	NLA; ORDER 22M7226, (3) 22M7187 AND (3) F071579
3	22M7187	3	Set Screw	M6 X 10
4	F071579	3	Ball	-
5	22M7226	1	Set Screw	M6 X 8
6	F074135	1	Hydraulic Cylinder Rod	-
7	F074130	1	Piston	-
8	F072951	1	Hydr. Cylinder Rod Guide	-
9	F074131	1	Bushing	-
10	F074132	1	Bushing	-
11	F018020	2	Fitting	-
12	F003820	1	SPHERICAL BEARING	-
13	F003373	1	Snap Ring	-
14	F074128	1	Hydraulic Hose	LGTH = 1390 mm, Fabricate
15	F673006	1	Hydraulic Component	SUB FOR F005061
16	F018776	1	CHECK VALVE	-
17	AT122921	1	Seal	-
18	F005570	1	PLUG	-
19	F074039	3	Hose Clamp	NLA; ORDER (3) F073980 AND (3) F676646
19	F073980	3	Hose Clamp	-
20	F676646	3	Clamp	-
21	F688712	1	Hydraulic Cylinder Barrel	-

Components, Cylinder, Extension Boom, CF785/ CF785S
