Shield, Main Boom / Outer Boom, CF5 / CF5 IBC

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F023744	1	Set Screw	-
2	F037128	2	Lock Nut	-
3	F620910	1	Pin Fastener	-
4	19M9765	4	Cap Screw	M12 X 180
5	24M7491	8	Washer	13 X 24 X 2.500 mm
6	F003590	4	LOCK NUT	-
7	F663859	1	Cover	SUB FOR F623408
7	F663859	1	Cover	-
8	F073357	1	Hydraulic Cylinder	Main Boom Cylinder, CF5
8	F676448	1	Hydraulic Cylinder	Main Boom Cylinder, CF5 IBC
9	F074451	1	Hydraulic Cylinder	Outer Boom Cylinder, CF5
9	F676449	1	Hydraulic Cylinder	Outer Boom Cylinder, CF5 IBC
10	F686300	1	Cover	-
10	F686300	1	Cover	-
10	F692456	1	Cover	-

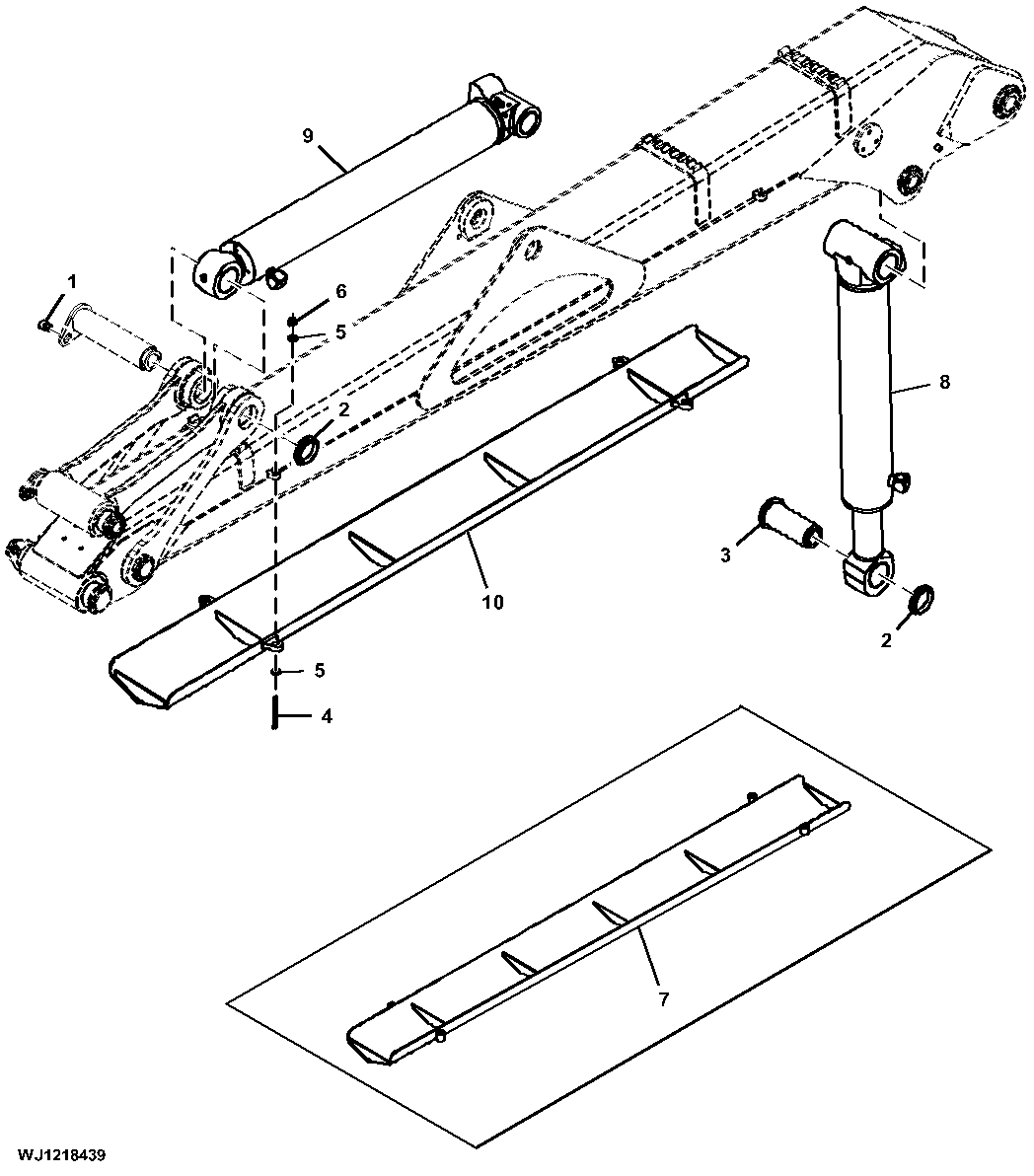

Shield, Main Boom / Outer Boom, CF5 / CF5 IBC
