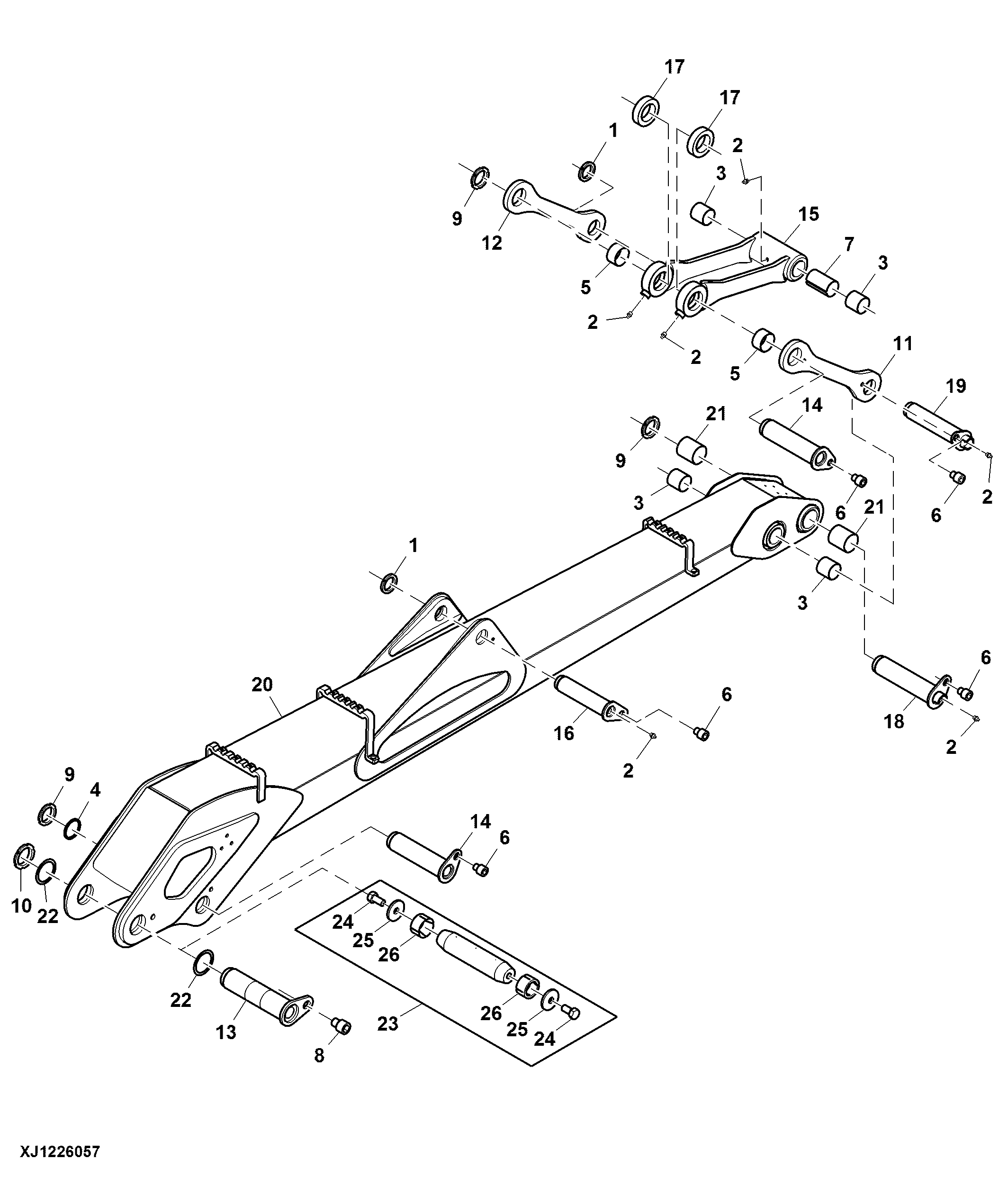

Main Boom, CF5

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	52M7014	2	Nut	M55
2	58M5575	6	Lubrication Fitting	-
3	F005481	4	Bushing	-
4	F007515	1	Ring	-
5	F008317	2	Bearing	-
6	F023744	5	Set Screw	-
7	F036867	1	Bushing	-
8	F036869	1	Set Screw	M20 x 22
9	F037128	3	Lock Nut	-
10	F037130	1	Lock Nut	-
11	F620568	1	Shaft	SUB FOR F620569
12	F620570	1	Pin Fastener	SUB FOR F620571
13	F620572	1	Pin Fastener	Equivalent Expansion Bolt See Solution 102493, F076473
14	F620574	2	Pin Fastener	-
15	F622797	1	Lever	-
16	F624018	1	Pin	-
17	F629508	2	Bushing	-
18	F649129	1	Pin Fastener	NLA; ORDER F678735
18	F678735	1	Pin Fastener	-
19	F651263	1	Pin Fastener	NLA; ORDER F678736
19	F678736	1	Pin Fastener	-
20	F686438	1	Main Boom	LF, INCLUDES (2) F003173 AND (2) F005481; SUB FOR F647209
21	F003173	2	Bearing	-
22	T116391	2	Washer	-
23	F076473	1	Bolt	-
24	F070306	2	Bolt	-
25	F070307	2	Washer	-
26	F616735	2	Bushing	-
