Extension Boom Oil Lines, CF510 ( - 003279)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9581	2	Cap Screw	M10 X 140
2	19M9629	9	Cap Screw	M8 X 50
3	19M9630	4	Cap Screw	M8 X 55
4	19M9637	4	Cap Screw	M10 X 16
5	19M9640	2	Cap Screw	M10 X 30
6	19M9642	2	Cap Screw	M10 X 40
7	19M9646	4	Cap Screw	M12 X 20
8	19M9648	8	Cap Screw	M12 X 30
9	19M9650	8	Cap Screw	M12 X 40
10	19M9683	4	Cap Screw	M8 X 25
11	19M9686	2	Cap Screw	M8 X 40
12	24M7488	8	Washer	10.500 X 20 X 2 mm
13	24M7509	2	Washer	8.400 X 16 X 1.600 mm
14	F002805	20	Lock Washer	-
15	F003587	10	LOCK NUT	-
16	F003596	2	LOCK NUT	-
17	F005062	2	Fitting	-
18	F005085	24	Fitting	-
19	F005086	4	Fitting	-
20	F005551	2	Lock Washer	-
21	F007719	6	Holder	-
22	F008262	9	Lock Washer	-
23	F015419	6	Absorber	-
24	F015909	2	Holder	-
25	F015911	6	Holder	-
26	F023502	2	Bracket	NLA; ORDER F662031
26	F662031	2	Clamp	-
27	F033928	2	Hose Guard	-
28	F036974	1	HOLDER	-
29	F036975	1	Plate	-
30	F075543	2	Hydraulic Hose	LGTH = 910 mm, Fabricate
31	F075542	4	Hydraulic Hose	LGTH = 910 mm, Fabricate
32	F038479	1	Cover	-
33	F054384	2	Hydraulic Hose	LGTH = 620 mm
34	F054392	2	Plate	-
35	F065020	8	Hydraulic Hose	LGTH = 1600 mm, Fabricate
36	F621735	3	Clamp	-
37	F624847	1	Clamp	-
38	F629237	1	Clamp	-
39	F634951	8	Clamp	-
40	F634952	2	Clamp	-
41	F634953	1	Cover	-
42	F643428	1	Cover	-
43	F644735	2	Pipe	-
44	F644736	2	Pipe	-
45	F645057	1	Pipe	-
46	F645058	1	Pipe	-
47	F645059	1	Pipe	-
48	F645060	1	Pipe	-
49	F645061	1	Pipe	NLA; ORDER F661842
50	F645062	1	Pipe	NLA; ORDER F661843
51	F645063	1	Pipe	NLA; ORDER F661844
52	F645064	1	Pipe	NLA; ORDER F661845
53	F645065	1	Pipe	NLA; ORDER F661846
54	F645066	1	Pipe	NLA; ORDER F661847

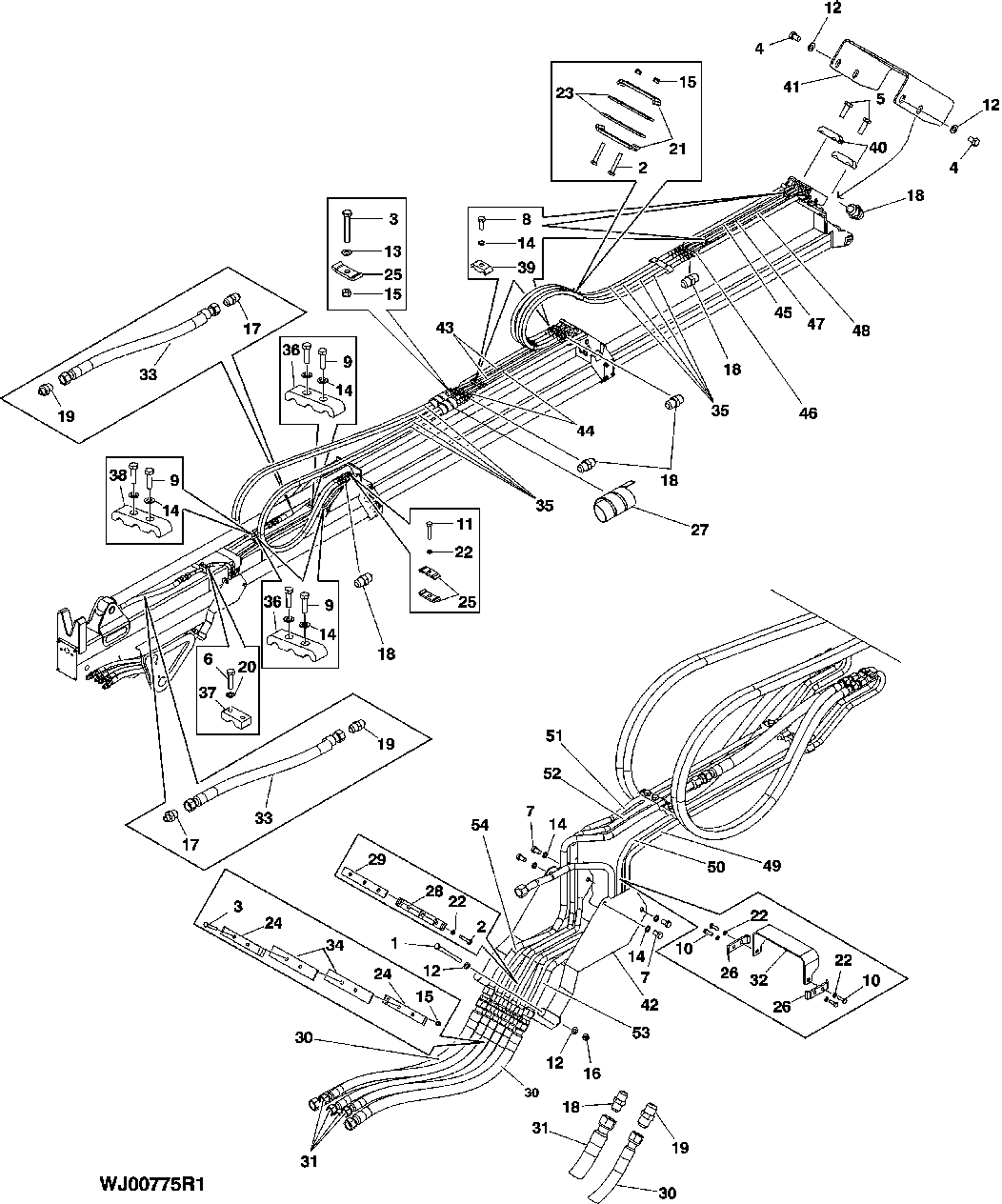

Extension Boom Oil Lines, CF510 ( - 003279)

Нет текстового описания
